High Reliability Fixed Inductors for Surface Mounting
高信頼性面
実装
固定インダクタ
づ け
DH63LCB
Inductance Range:
1.2~150μH

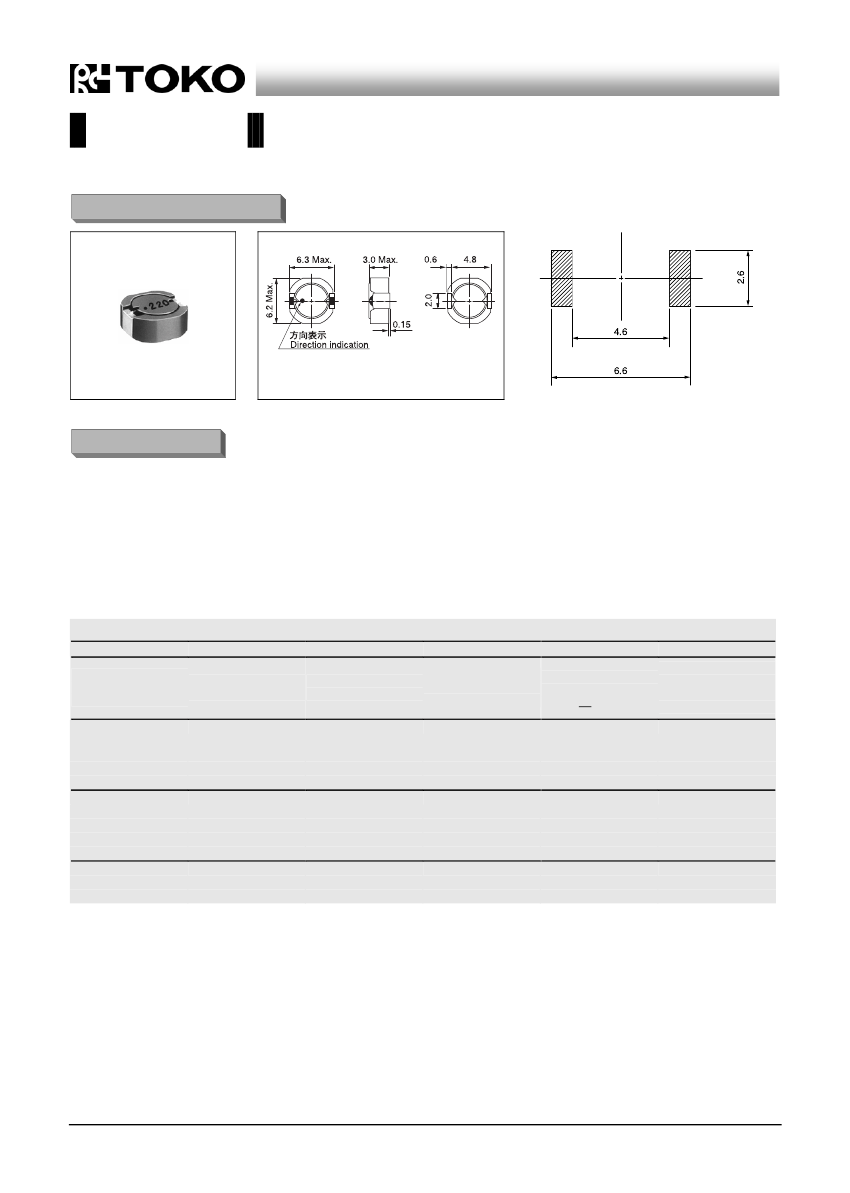

DIMENSIONS／外½寸法図
Recommended patterns
推奨パターン図
4.6
(Unit: mm)
6.6
(Unit: mm)
FEATURES／特長
•
•
•
•
•
•
•
High reliability for vehicle application.
Operating temperature range : –55°C~+125°C
Low profile (6.2
×
6.3mm Max. square, 3.0mm Max. height).
Magnetically shielded construction and low DC resistance.
Suitable for large currents.
Ideal for a variety of DC-DC converter inductor applications.
RoHS compliant.
•
•
•
•
•
•
•
車載機器向け信頼性向上品
½用温度範囲：–55°C∼+125°C
小型薄½構造(6.2
×
6.3mm角Max.
高さ3.0mm
Max.)
閉磁路構造½½直流抵抗
大電流対応
各種機器のDC-DCコンバータ用インダクタに最適
RoHS指令対応
SELECTION GUIDE FOR STANDARD COILS
TYPE DH63LCB (With Ferrite Shield)
閉磁路タイプ(リングコア有り)
(Quantity/reel; 1,500 PCS)
東光品番
TOKO
Part
Number
A1006AYW-1R2M
A1006AYW-2R4M
A1006AYW-3R0M
A1006AYW-4R7M
A1006AYW-7R5M
A1006AYW-100M
A1006AYW-150M
A1006AYW-220M
A1006AYW-330M
A1006AYW-470M
A1006AYW-680M
A1006AYW-101M
A1006AYW-151M
インダクタンス
Inductance
L (μH)
1.2
2.4
3.0
4.7
7.5
10.0
15.0
22.0
33.0
47.0
68.0
100.0
150.0
(1)
(1)
許容差
Tolerance
(%)
±
20
±
20
±
20
±
20
±
20
±
20
±
20
±
20
±
20
±
20
±
20
±
20
±
20
直流抵抗
(2)
DC
(2)
Resistance
(mΩ) Max.
20
24
28
37
51
71
105
145
220
340
460
640
1070
直流重畳許容電流
Inductance
(3)
Decrease Current
(A) Max.
ΔL
=30%
L
(3)
2.6
温度上昇許容電流
Temperature
(3)
Rise Current
ΔT=20°C
(A) Max.
3.20
2.70
2.40
2.00
1.70
1.30
1.10
0.90
0.70
0.57
0.46
0.38
0.29
(3)
2.40
1.90
1.60
1.30
1.00
0.88
0.69
0.57
0.47
0.39
0.32
0.27
0.21
(1) Inductance is measured with a LCR meter 4284A (Agilent
Technologies) or equivalent.
Test frequency at 100kHz
(2) DC Resistance is measured with a Digital Multimeter TR6871
(Advantest) or equivalent.
(3) Maximum allowable DC current is that which inductance decrease
current, or temperature rise current, whichever is smaller.
・
Inductance decrease current : The inductance value decreases
30% by the excitation of DC current. (reference ambient
temperature 125°C)
・
Temperature rise current : The temperature rises 20°C by
excitation of DC current. (reference ambient temperature 20°C)
(1)
インダクタンスはLCRメータ4284A(Agilent
Technologies)または
同等品により測定する。
測定周波数は100kHzです。
(2)
直流抵抗はデジタルマルチメータTR6871(Advantest)または同等
品により測定する。
(3)
最大許容電流：直流重畳許容電流値と温度上昇許容電流値の½れ
か小さい値です。
・ 直流重畳許容電流：直流重畳特性においてインダクタンス値が
30%½下した時の電流値。(周囲温度125°C)
・ 温度上昇許容電流：直流を流した時の巻線温度上昇が20°Cに達
する電流値。(周囲温度20°C)
