JANTXV2N5681

Description
Small Signal Bipolar Transistor, 1A I(C), 100V V(BR)CEO, 1-Element, NPN, Silicon, TO-205AD, TO-39, 3 PIN
CategoryDiscrete semiconductor    The transistor
File Size54KB,2 Pages
ManufacturerMicrosemi
Websitehttps://www.microsemi.com
Download Datasheet Parametric Compare View All

JANTXV2N5681 Online Shopping

Suppliers Part Number Price MOQ In stock
JANTXV2N5681 - - View Buy Now

JANTXV2N5681 Overview

Small Signal Bipolar Transistor, 1A I(C), 100V V(BR)CEO, 1-Element, NPN, Silicon, TO-205AD, TO-39, 3 PIN

JANTXV2N5681 Parametric

Parameter NameAttribute value
Is it lead-free?Contains lead
Is it Rohs certified?incompatible
Objectid1960925271
package instructionTO-39, 3 PIN
Reach Compliance Codeunknown
ECCN codeEAR99
Maximum collector current (IC)1 A
Collector-emitter maximum voltage100 V
ConfigurationSINGLE
Minimum DC current gain (hFE)5
JEDEC-95 codeTO-205AD
JESD-30 codeO-MBCY-W3
JESD-609 codee0
Number of components1
Number of terminals3
Maximum operating temperature200 °C
Package body materialMETAL
Package shapeROUND
Package formCYLINDRICAL
Polarity/channel typeNPN
Maximum power dissipation(Abs)1 W
Certification statusQualified
GuidelineMIL-19500/583
surface mountNO
Terminal surfaceTIN LEAD
Terminal formWIRE
Terminal locationBOTTOM
transistor applicationsAMPLIFIER
Transistor component materialsSILICON
Nominal transition frequency (fT)30 MHz

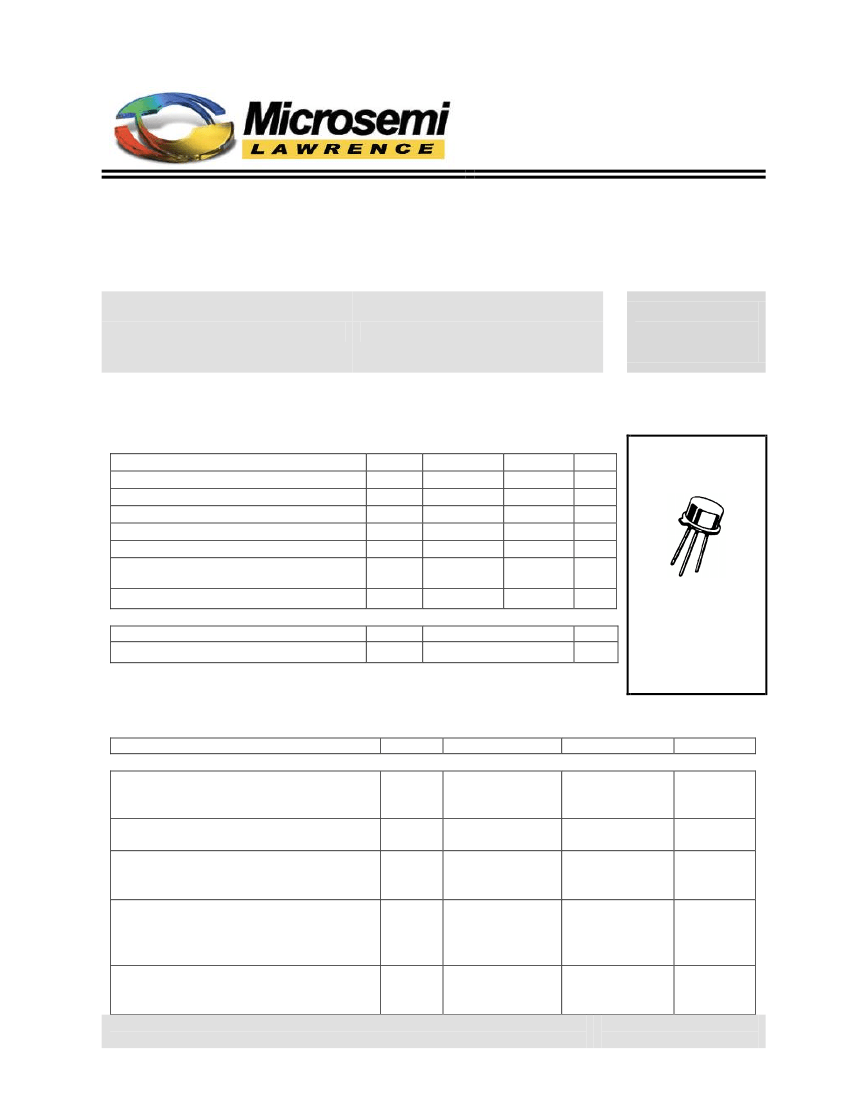

TECHNICAL DATA
NPN POWER TRANSISTOR SILICON AMPLIFIER
Qualified per MIL-PRF-19500/583
Devices
2N5681
2N5682
Qualified Level
JAN
JANTX
JANTXV
MAXIMUM RATINGS (T
A =
25
°
C unless otherwise noted)
2N5681
Ratings
Symbol
Collector-Emitter Voltage
Collector-Base Voltage
Emitter-Base Voltage
Collector Current
Base Current
Total Power Dissipation @ T
A
= +25
0
C
(1)
@ T
C
= +25
0
C
(2)
Operating & Storage Temperature Range
V
CEO
V
CBO
V
EBO
I
C
I
B
P
T
T
op
,
T
stg
Symbol
0
2N5682
120
120
4.0
1.0
0.5
1.0
10
-65 to +200
Units
Vdc
Vdc
Vdc
Adc
Adc
W
W
°C
Unit
0
C
100
100
4.0
1.0
0.5
1.0
10
-65 to +200
THERMAL CHARACTERISTICS
Characteristics
Thermal Resistance, Junction-to-Case
1) Derate linearly 5.7 mW/ C for T
A
> +25 C
2) Derate linearly 57 mW/
0
C for T
C
> +25
0
C
0
R
θ
JC
Max.
17.5
TO-39*
(TO-205AD)
*See appendix A for
package outline
ELECTRICAL CHARACTERISTICS (T
A
= 25
0
C unless otherwise noted)
Characteristics
Symbol
Min.
100
120
1.0
10
Max.
Unit
OFF CHARACTERISTICS
Collector-Emitter Breakdown Voltage
I
C
= 10 mAdc
2N5681
2N5682
Emitter-Base Cutoff Current
V
EB
= 4.0 Vdc
Collector-Emitter Cutoff Current
V
CE
= 70 Vdc
2N5681
V
CE
= 80 Vdc
2N5682
Collector-Emitter Cutoff Current
V
BE
= 1.5 Vdc
V
CE
= 100 Vdc
2N5681
V
CE
= 120 Vdc
2N5682
Collector-Baser Cutoff Current
V
CE
= 100 Vdc
2N5681
V
CE
= 120 Vdc
2N5682
V(
BR
)
CEO
Vdc
µAdc
µAdc
I
EBO
I
CEO
I
CEX
100
nAdc
I
CBO
100
nAdc
6 Lake Street, Lawrence, MA 01841
1-800-446-1158 / (978) 794-1666 / Fax: (978) 689-0803
120101
Page 1 of 2
