PART
NAME

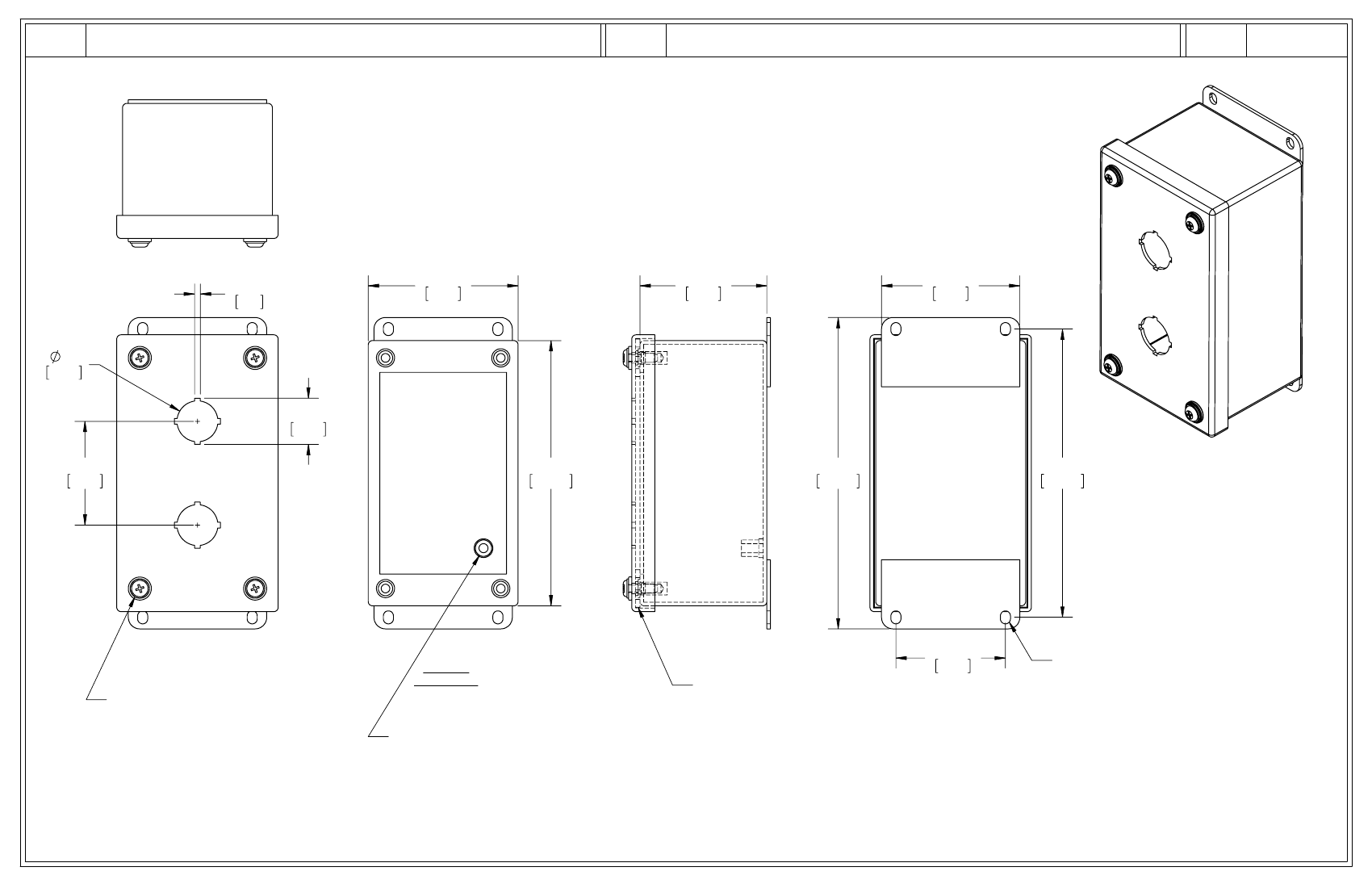

22.5mm PUSHBUTTON ENCLOSURE
PART
No.
SPB-3902
REVISION
DATE
1-31-11
MATERIAL - 14 GA. [2.0mm] STEEL
FINISH - SMOOTH GRAY POWDERCOAT
UL LISTED TYPE DTOV2
.13
3.2
3.25
82.6
2.75
69.9
3.00
76.2
.89
22.5
1.00
25.4
2.25
57.2
5.75
146.1
6.75
171.5
6.25
158.8
COVER
REMOVED
CAPTIVE SCREW M5x0.8 x 16mm LG.,
WASHER HEAD, PHILLIPS DRIVE, STEEL,
ZINC PLATED, WITH SEALING WASHER,
NEOPRENE, BLACK AND O-RING,
BUNA-N, BLACK
2.38
60.3
ONE-PIECE DIE-CUT GASKET
(.25[6.3] THK. PORON #4701-41-15250-04
- BLACK) INSIDE COVER.
.22 [5.6] x .28 [7.1] OBLONG
WELD STANDOFF M5x0.8 x 12mm LG.
FOR GROUNDING [SUPPLIED WITH
(1) SCREW M5x0.8 x 10mm LG., PAN HEAD,
PHILLIPS DRIVE, STEEL, ZINC PLATED
AND (1) LOCKWASHER, INTERNAL TOOTH,
STEEL, ZINC PLATED]
