SECONDARY LOCKING IN PRE LOCKED POSITION
(DELIVERY CONDITIONS / Lieferzustand)
2
3
Bemerkungen
1
TE Nummer und Logo
EGATN07177
A
NEW DRAWING
17-Jul-07
14-Mar-08
19NOV15
CG
AK
SH
AK
GJ
GJ
Zweite Kontaktsicherung in Vorraststellung
B1
B
NEW CAVITY BLOCK, SEE PCN E-08-006670
DRAWING CORRECTION
NOTES
D
SECTION C-C
Schnitt
SCALE:
5:1
Maßstab
C-C
TE NUMBER AND LOGO
11
12
MATED WITH COVER TE NO. 1394049
Passend zu Kappe TE Nr.: 1394049
25.4
35.5
2
3
PRODUCTION DATE
Produktionsdatum
MAX. CABLE TIE WIDTH: 5mm
max. Kabelbinderbreite: 5mm
MATERIAL MARKING ACC.TO
Werkstoffkennzeichnung nach
VDA 260
13
CAVITY NUMBERING
Kammerbezeichnung
D
4
LETTER-INSERT FOR THE REVISION STATUS OF THE MOULD
ACTUAL STATUS: SEE TABLE
Schriftsatz für Änderungszustand des Werkzeuges
Aktueller Status: siehe Tabelle
5
FITS TO TE COUNTERPART AMP MCP2.8 RECEPTACLE HOUSING,15POS.
PN 1534126
Passend zu TE Gegenstecker AMP MCP2.8 Buchsengehäuse, 15pol.
PN 1534126
14
CAVITIES MATED WITH TAB 2.8 x 0.8 MM (SWS)
SEE PRODUCT GROUP DRAWING
TE NO.: 1355052
MAX. WIRESIZE: 2.5mm² FLR AWG12TXL
Kontaktkammer passend für Flachstecker 2.8 x 0.8 mm (EDS)
siehe Produkt-Gruppenzeichnung
TE Nr.: 1355052
max. Drahgrößenbereich: 2.5mm² FLR AWG12TXL
6
FITS TO TE ADAPTER FOR METAL BRACKET
1703806-1
Passend zu TE Adapter für Metallhalter
1703806-1
15
16
17
18
-
-
CODING RIBS
Kodierungsribs
7
B1
7
FITS TO TE INTERFACE DRAWING
114-18957
POLARIZATION
Polarisierung
16
8
Passend zu TE Ausführungsvorschrift
114-18957
WARPAGE TO . . . .
Verzug zulässig bis . . . .
PERMITTED
MOUNTING WITH FIXING SLIDE
1703804-1
SECONDARY LOCKING IN LOCKED POSITION
Zweite Kontaktsicherung in Endraststellung
0.9
C
9
13
Montage mit Befestigungs-Schieber
1703804-1
19
MALFUNCTION CAUSED BY LACQUER IS NOT
COVERED BY TE WARRANTY
Funktionsbeeinträchtigung durch Lackieren liegt nicht
im Einfluss und Gewährleistungsumfang von TE
9
10
SLIDING DISTANCE OF SECONDARY LOCKING
Verschiebeweg der zweiten Kontaktsicherung
20
B1
LAYER PACKAGING IN CORRUGATED BOX
Lagenverpackung im Versandkarton
MALFUNCTION CAUSED BY LACQUER IS NOT
COVERED BY TE CONNECTIVITY WARRANTY.
Funktionsbeeintraechtigung durch Lackieren liegt nicht im
C
Einfluss und Gewaehrleistungsumfang von TE Connectivity
DESIGNED FOR CORRUGATED TUBE NW13
Ausgelegt für Wellrohr NW13
21
C-C
5:1
17
max. 0.5 mm
18
1
SECTION A-A
Schnitt
4
57
4
3
2
1
14
10
B
B

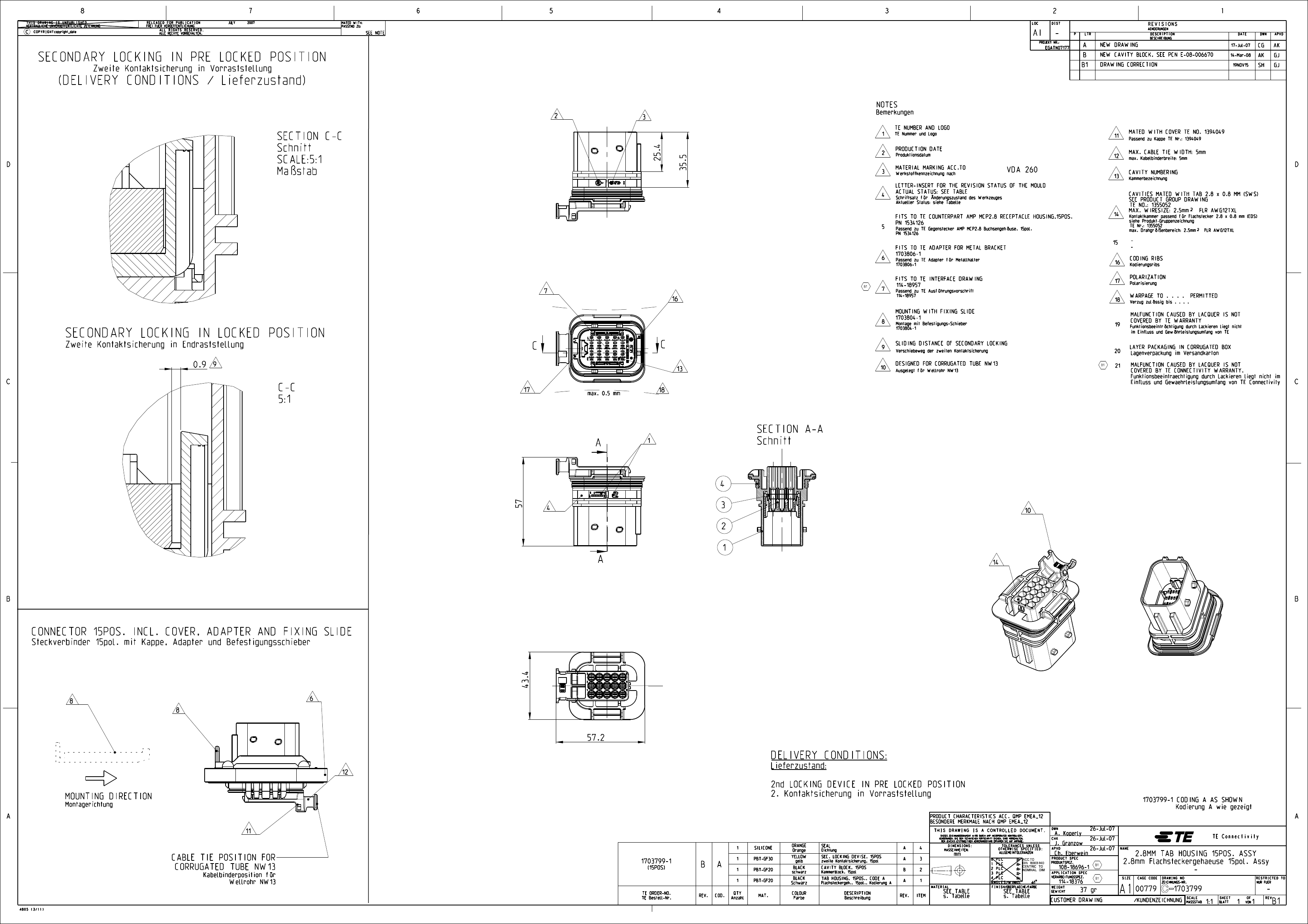

CONNECTOR 15POS. INCL. COVER, ADAPTER AND FIXING SLIDE
Steckverbinder 15pol. mit Kappe, Adapter und Befestigungsschieber
8
6
8
43.4
57.2
DELIVERY CONDITIONS:
12
Lieferzustand:
MOUNTING DIRECTION
Montagerichtung
2nd LOCKING DEVICE IN PRE LOCKED POSITION
2. Kontaktsicherung in Vorraststellung
PRODUCT CHARACTERISTICS ACC. QMP EMEA_12
BESONDERE MERKMALE NACH QMP EMEA_12
A
11
1703799-1 CODING A AS SHOWN
Kodierung A wie gezeigt
DWN
CHK
A
THIS DRAWING IS A CONTROLLED DOCUMENT.
CABLE TIE POSITION FOR
CORRUGATED TUBE NW13
1
SILICONE
PBT-GF30
PBT-GF20
PBT-GF20
MAT.
ORANGE
Orange
gelb
Dichtung
SEAL
DIESES ZEICHNUNGSDOKUMENT WIRD DURCH AMP INCORPORATED KONTROLLIERT.
AENDERUNGEN, DIE DEM TECHNISCHEN FORTSCHRITT DIENEN, SIND VORBEHALTEN.
DEN JEWEILS LETZTGUELTIGEN AENDERUNGSSTAND ERFAHREN SIE AUF ANFRAGE.
A. Koperly
J. Granzow
26-Jul-07
26-Jul-07
NAME
TE Connectivity
A
A
B
A
4
3
2
1
DIMENSIONS:
MASSEINHEITEN:
1703799-1
(15POS)
Kabelbinderposition für
Wellrohr NW13
B
REV.
A
COD.
1
1
1
YELLOW
BLACK
SEC. LOCKING DEVISE, 15POS
CAVITY BLOCK, 15POS
Kammerblock, 15pol
zweite Kontaktsicherung, 15pol
mm
TOLERANCES UNLESS
OTHERWISE SPECIFIED:
ALLGEMEINTOLERANZEN
APVD
BLACK
Schwarz
COLOUR
Farbe
schwarz
Flachsteckergeh., 15pol., Kodierung A
TAB HOUSING, 15POS., CODE A
DESCRIPTION
Beschreibung
MATERIAL
0 PLC
-
1 PLC
-
2 PLC
-
3 PLC
-
4 PLC
-
ANGLES /WINKEL
ACC.TO
DIN 16901-140
CENTRIC TO
NOMINAL DIM
PRODUCT SPEC
PRODUKTSPEZ.
26-Jul-07
Ch. Eberwein
108-18696-1
114-18376
B1
TE ORDER-NO.
TE Bestell-Nr.
4805 (3/11)
QTY
Anzahl
REV.
ITEM
SEE TABLE
s. Tabelle
FINISH /OBERFLAECHE/FARBE
1 $
APPLICATION SPEC
VERARBEITUNGSSPEZ.
WEIGHT
GEWICHT
B1
SEE TABLE
s. Tabelle
37 gr
CUSTOMER DRAWING
A1
SIZE
2.8MM TAB HOUSING 15POS. ASSY
2.8mm Flachsteckergehaeuse 15pol. Assy
-
CAGE CODE
00779
DRAWING NO
ZEICHNUNGS-NR.
1703799
SCALE
MASSSTAB
RESTRICTED TO
NUR FUER
/KUNDENZEICHNUNG
1:1
