PC817XNNSZ0F
シリーズ
PC817XNNSZ0F
シリーズ
DIP 4pin
汎用フォトカプラ

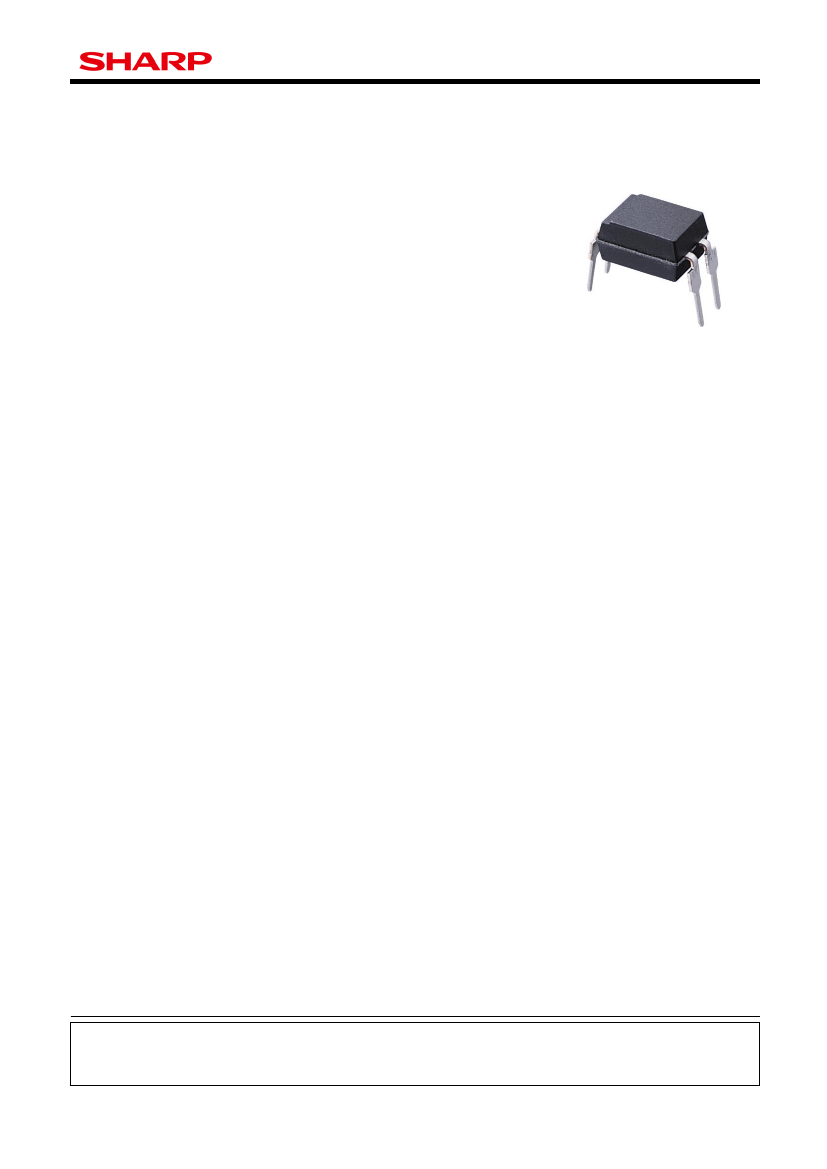

■概要
PC817XNNSZ0Fシリーズはフォトトランジスタと
光結合する赤外発光ダイオードを内蔵した汎用フ
ォトカプラです。
4ピンDIPのパッケージ½状を持ち、ワイドリード
フォーミングタイプや面実装リードフォーミングタイ
プもラインアップしています。
入出力間絶縁耐圧（rms）：5kV、コレクタ・エミッ
タ間電圧：80V、CTR：50%½600%（at I
F
=5mA）
■安全規格情報
１．UL1577（2重保護）認定品、file No.E64380
（認定½名PC817）
２．パッケージ樹脂：UL難燃グレード（94V-0）
■用途例
１．MCUs（Micro Controller Units）の入出力の絶
縁
２．スイッチング回路のノイズ抑制
３．電½やインピーダンスの異なる回路間の信号
伝達
■特長
１．４ピンDIPパッケージ
２．２重トランスファモールドパッケージ（フローはん
だ対応）
３．コレクタ・エミッタ間電圧が高い（V
CEO
：80V）
４．電流伝達比（CTR：MIN. 50% at I
F
=5mA、
V
CE
=5V）
５．幅広いCTRランク品設定
６．入出力間絶縁耐圧が高い（V
iso（rms）
：5kV）
７．鉛フリー品（RoHS 指令対応）
（おことわり）
本資料の内容は予告なく変更することがありますので、本資料に掲載されている½品をご½用の際には必ず最新の仕様書をご用½のうえ、その内容をご確認頂きますようお願いします。
掲載½品につき、仕様書に記載されている絶対最大定格や½用上の注意事項等を逸脱して½用され、万一掲載½品の½用機器に瑕疵が生じ、それに伴う損害が発生しましても、弊社は
その責を負いませんのでご了承ください。
なお、本資料に関してご不明な点がございましたら、事前に弊社販売窓口までご連絡頂きますようお願い致します。
1
Sheet No.: OP10001JP
© SHARP Corporation
PC817XNNSZ0F
シリーズ
■内部結線図
①
②
④
③
①
Anode
②
Cathode
③
Emitter
④
Collector

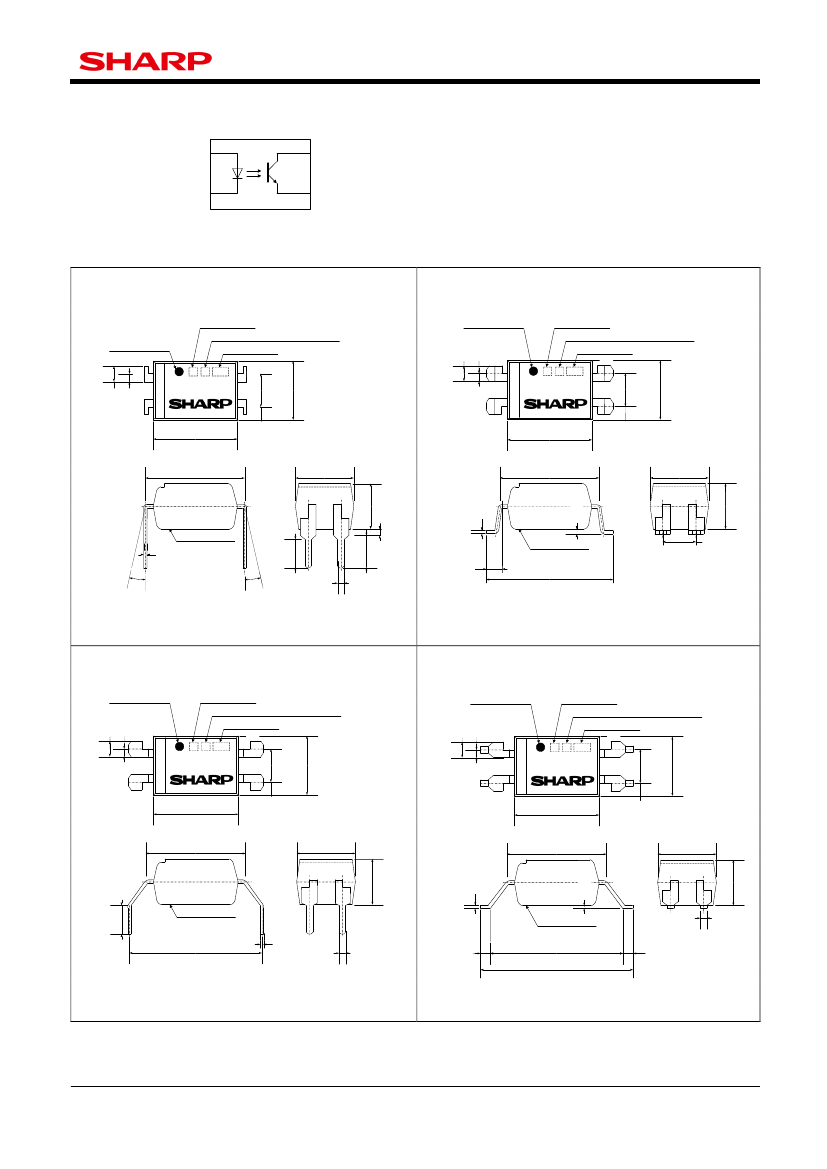

■外½寸法図
１．標準リードフォーミング
[ex.
PC817XNNSZ0F]
Rank mark
Factory identification mark
Date code
（単½：mm）
２．面実装リードフォーミング
[ex.
PC817XNNIP0F]
Anode mark
1.2
±0.3
0.6
±0.2
①
Anode mark
①
Rank mark
Factory identification mark
Date code
④
4.58
±0.50
1.2
±0.3
0.6
±0.2
PC817
②
③
②
PC817
6.5
±0.5
③
6.5
±0.5
7.62
±0.30
4.58
±0.50
7.62
±0.30
0.26
±0.10
0.35
±0.25
3.5
±0.5
0.5
TYP.
2.54
±0.25
2.54
±0.25
4.58
±0.50
④
4.58
±0.50
3.5
±0.5
3.0
±0.5
0.26
±0.10
Θ
Θ
: 0 to 13°
Θ
2.7
±0.5
Epoxy resin
Epoxy resin
1.0
＋0.4
－0.0
10.0
＋0.0
－0.5
2.54
±0.25
0.5
±0.1
½品質量 ： 約
0.23g
３．ワイドリードフォーミング
[ex.
PC817XNNFZ0F]
Anode mark
1.2
±0.3
0.6
±0.2
①
½品質量 ： 約
0.22g
４．ワイド面実装リードフォーミング
[ex.
PC817XNNUP0F]
Anode mark
1.2
±0.3
0.6
±0.2
①
Rank mark
Factory identification mark
Date code
④
Rank mark
Factory identification mark
Date code
④
4.58
±0.50
②
PC817
6.5
±0.5
③
②
PC817
6.5
±0.5
③
2.54
±0.25
7.62
±0.30
4.58
±0.50
0.26
±0.10
3.5
±0.5
7.62
±0.30
0.25
±0.25
2.54
±0.25
4.58
±0.50
4.58
±0.50
3.5
±0.5
2.7
MIN.
Epoxy resin
10.16
±0.50
0.26
±0.10
Epoxy resin
0.5
±0.1
0.5
±0.1
0.75
±0.25
0.75
±0.25
10.16
±0.50
12
MAX.
½品質量 ： 約
0.23g
½品質量 ： 約
0.22g
Sheet No.: OP10001JP
2
PC817XNNSZ0F
シリーズ
■絶対最大定格
項目
順電流
*1
せん頭順電流
入力
*1
逆電圧
*1
許容損失
*1
コレクタ・エミッタ間電圧
*1
エミッタ・コレクタ間電圧
出力
*1
コレクタ電流
*1
コレクタ損失
*1
全許容損失
*2
絶縁耐圧
*1
動½温度
*1
保存温度
*3
はんだ付け温度
*1
記号
I
F
I
FM
V
R
P
V
CEO
V
ECO
I
C
P
C
P
tot
V
iso(rms)
T
opr
T
stg
T
sol
(T
a
=25˚C)
定格値
単½
50
mA
1
A
6
V
70
mW
80
V
6
V
50
mA
150
mW
200
mW
5
kV
−30½+100
˚C
−55½+125
˚C
260
˚C
*1 パルス幅≦100μs、Duty ratio : 0.001
*2 40½60%RH, AC for 1 minute
*3 For 10s
■電気的光学的特性
項目
順電圧
入力
せん頭順電流
逆電流
端子間容量
暗電流
出力
コレクタ・エミッタ間降伏電圧
エミッタ・コレクタ間降伏電圧
光電流
コレクタ・エミッタ間½和電圧
絶縁抵抗
伝達
特性
浮遊容量
しゃ断周波数
応答時間
上昇
下降
記号
V
F
V
FM
I
R
C
t
I
CEO
BV
CEO
BV
ECO
I
C
V
CE(sat)
R
ISO
C
f
f
C
t
r
t
f
条件
I
F
=20mA
I
FM
=0.5A
V
R
=4V
V=0, f=1kHz
V
CE
=50V, I
F
=0
I
C
=0.1mA, I
F
=0
I
E
=10μA, I
F
=0
I
F
=5mA, V
CE
=5V
I
F
=20mA, I
C
=1mA
DC500V, 40½60%RH
V=0, f=1MHz
V
CE
=5V, I
C
=2mA, R
L
=100Ω, −3dB
V
CE
=2V, I
C
=2mA, R
L
=100Ω
最小値
−
−
−
−
−
80
6
2.5
−
5×10
10
−
−
−
−
標準値
1.2
−
−
30
−
−
−
−
0.1
1×10
0.6
80
4
3
11
(T
a
=25˚C)
最大値
1.4
3.0
10
250
100
−
−
30
0.2
−
1
−
18
18
単½
V
V
μA
pF
nA
V
V
mA
V
Ω
pF
kHz
μs
μs
Sheet No.: OP10001JP
4
