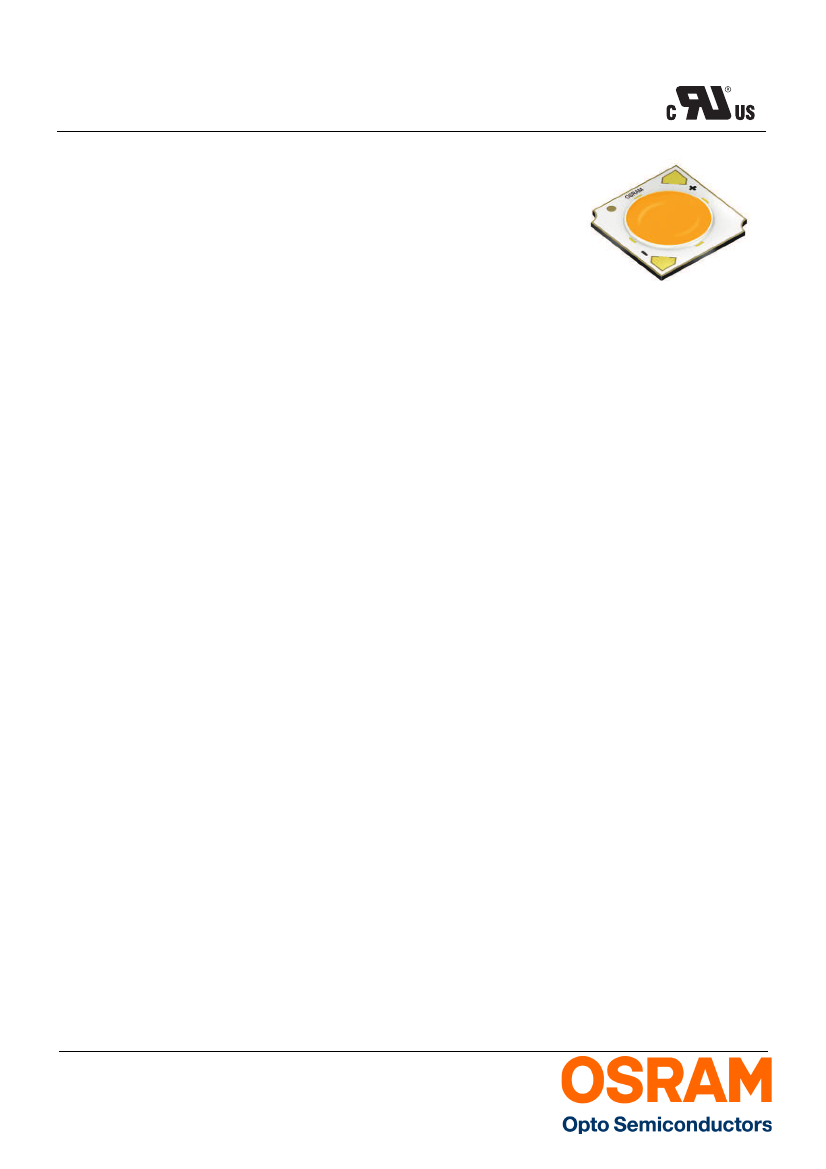

2016-03-10
SOLERIQ
®
S 13
Datasheet
Version 1.1
GW KAGLB3.EM
The SOLERIQ
®
S products are specifically designed
for applications that require large flux packages out of
a compact area. With TEN° binning, SOLERIQ
®
S 13
is now available with unparalleled color consistency.
Die SOLERIQ
®
S Produkte wurden speziell für
Anwendungen entwickelt, die großen Lichtstrom aus
einer kompakten Fläche benötigen. Mit TEN° binning
ist SOLERIQ
®
S 13 jetzt in unerreichter
Farbkonsistenz erhältlich.
Features:
•
Package:
Chip-on-Board
•
Viewing angle at 50 % I
V
:
120°
•
Color:
2700 K - 6500 K (white)
•
CRI:
min. 80
•
Besondere Merkmale:
•
Gehäusetyp:
Chip-on-Board
•
Abstrahlwinkel bei 50 % I
V
:
120°
•
Farbe:
2700 K - 6500 K (weiß)
•
CRI:
min. 80
•
Luminous Flux:
typ. 2735 lm @ 3000 K, 85 °C, 600mA
typ. 2333 lm @3000 K, 85 °C, 500mA
typ. 1715 lm @ 3000 K, 85 °C, 350mA
Luminous efficacy:
typ. 132 lm/W @ 3000 K, 85 °C, 600mA
typ. 137 lm/W @ 3000 K, 85 °C, 500mA
typ. 146 lm/W @ 3000 K, 85 °C, 350mA
Lichtstrom:
typ. 2735 lm
@
3000 K, 85 °C
, 600mA
typ. 2333 lm @ 3000 K, 85 °C, 500mA
typ. 1715 lm @ 3000 K, 85 °C, 350mA
Lichtausbeute:
typ. 132 lm/W
@
3000 K, 85 °C
, 600mA
typ. 137 lm/W @ 3000 K, 85 °C, 500mA
typ. 146 lm/W @ 3000 K, 85 °C, 350mA
•
•
Applications
•
Downlights
•
Spot lights
•
Indoor General Lighting
•
Museum lighting
Anwendungen
•
Downlights
•
Spot-Leuchten
•
Innen-Allgemeinbeleuchtung
•
Museumsbeleuchtung
2016-03-10
1
Version 1.1
Ordering Information
Bestellinformation
Type:
Typ:
GW KAGLB3.EM
Color
Temperature
Farbtemperatur
Luminous Flux
1)
page 18
Ordering Code
Bestellnummer
Lichtstrom
1)
Seite 18
I
F
= 600 mA, T
J
=
85 °C
[K]
GW KAGLB3.EM-STSU-27S3
GW KAGLB3.EM-SUTP-30S3
GW KAGLB3.EM-SUTP-35S3
GW KAGLB3.EM-SUTP-40S3
GW KAGLB3.EM-SUTP-50S3
GW KAGLB3.EM-SUTP-57S3
GW KAGLB3.EM-SUTP-65S3
Note:
Φ
V
[lm]
2400 ... 2800
2590 ... 3040
2590 ... 3040
2590 ... 3040
2590 ... 3040
2590 ... 3040
2590 ... 3040
Q65111A9605
Q65111A9610
Q65111A9609
Q65111A9611
Q65111A9615
Q65111A9614
Q65111A9613
2700
3000
3500
4000
5000
5700
6500
The above Type Numbers represent the order groups which include only a few brightness groups (see page 5). Only one group will
be shipped on each packing unit (there will be no mixing of two groups on each packing unit). E. g. GW KAGLB3.EM-SUTP-30S3
means that only one group SU, TP will be shippable for any packing unit.
Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen Helligkeitsgruppen
(siehe Seite 5). Es wird nur eine einzige Helligkeitsgruppe pro Verpackungseinheit geliefert. Z. B. GW KAGLB3.EM-SUTP-30S3
bedeutet, dass in einer Verpackungseinheit nur eine der Helligkeitsgruppen SU, TP enhalten ist.
Anm.:
2016-03-10
2
Version 1.1
Characteristics
(T
S
= 85 °C; I
F
= 600 mA)
Kennwerte
Parameter
Bezeichnung
Viewing angle at 50 % I
V
Abstrahlwinkel bei 50 % I
V
Forward voltage
Durchlassspannung
Color rendering index
2)
page 18
Farbwiedergabe Index
2)
Seite 18
(2700K - 6500K)
Real thermal resistance junction / solder point
3)
page 18
GW KAGLB3.EM
Symbol
Symbol
(typ.)
(min.)
(typ.)
(max.)
(min.)
2ϕ
V
F
V
F
V
F
R
a
Values
Werte
120
Unit
Einheit
°
V
V
V
-
33
3
4.7
37
80
(typ.)
(max.)
R
th JS real
R
th JS real
0.72
0.86
K/W
K/W
Realer Wärmewiderstand Sperrschicht / Lötpad
3)
Seite 18
"Electrical" thermal resistance junction / solder point (typ.)
3)
page 18
(max.)
"Elektrischer" Wärmewiderstand Sperrschicht /
Lötpad
3)
Seite 18
(with efficiency η
e
= 38 %)
R
th JS el
R
th JS el
0.4
0.5
K/W
K/W
2016-03-10
4
