2014-01-31
SOLERIQ
®
S 13
Datasheet
Version 1.0
GW KAGHB1.EM
The SOLERIQ
®
S products were specifically designed
for applications requiring large flux packages out of a
compact area.
Die SOLERIQ
®
S Produkte wurden speziell für
Anwendungen entwickelt, die großen Lichtstrom aus
einer kompakten Fläche benötigen.
Features:
•
•
•
•
•
•
Package:
Chip-on-Board
Viewing angle at 50 % I
V
:
120°
Color:
2700 K - 6500 K ( white )
CRI:
min. 80 ( typ. 85 )
Luminous Flux:
typ. 1625 lm @ 4000 K
Luminous efficacy:
typ. 98 lm/W @ 4000 K
•
•
•
•
•
•
Besondere Merkmale:
Gehäusetyp:
Chip-on-Board
Abstrahlwinkel bei 50 % I
V
:
120°
Farbe:
2700 K - 6500 K ( weiß )
CRI:
min. 80 ( typ. 85 )
Lichtstrom:
typ. 1625 lm @ 4000 K
Lichtausbeute:
typ. 98 lm/W @ 4000 K
Applications
• Spot lights
• Indoor General Lighting
• Spot-Leuchten
• Innen-Allgemeinbeleuchtung
Anwendungen
2014-01-31
1
Version 1.0
Ordering Information
Bestellinformation
Type:
Typ:
Color
Temperature
Farbtemperatur
GW KAGHB1.EM
Luminous Flux
1)
page 16
Ordering Code
Bestellnummer
Lichtstrom
1)
Seite 16
I
F
= 500 mA
[K]
GW KAGHB1.EM-RRRU-27H3
GW KAGHB1.EM-RSRU-30H3
GW KAGHB1.EM-RSRU-35H3
GW KAGHB1.EM-RTSP-40H3
GW KAGHB1.EM-RTSP-50H3
GW KAGHB1.EM-RTSP-57H3
GW KAGHB1.EM-RTSP-65H3
Note:
Φ
V
[lm]
1300 ... 1800
1400 ... 1800
1400 ... 1800
1500 ... 1940
1500 ... 1940
1500 ... 1940
1500 ... 1940
Q65111A4645
Q65111A4644
on request
Q65111A4643
Q65111A4642
Q65111A4640
Q65111A4641
2700
3000
3500
4000
5000
5700
6500
The above Type Numbers represent the order groups which include only a few brightness groups (see page ). Only one group will be shipped on each
packing unit (there will be no mixing of two groups on each packing unit). E. g. GW KAGHB1.EM-RSRU-35H3 means that only one group RSRU will
be shippable for any packing unit. In order to ensure availability, single brightness groups will not be orderable.
In a similar manner for colors where color chromaticity coordinate groups are measured and binned, single groups will be shipped on any one packing
unit. GW KAGHB1.EM-RSRU-35H3 means that the device will be shipped within the specified limits. In order to ensure availability, single color
chromaticity groups groups will not be orderable (see page ).
Anm.:
Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen Helligkeitsgruppen (siehe Seite ). Es
wird nur eine einzige Helligkeitsgruppe pro Verpackungseinheit geliefert. Z. B. GW KAGHB1.EM-RSRU-35H3 bedeutet, dass in einer
Verpackungseinheit nur eine der Helligkeitsgruppen RSRU enhalten ist. Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen
nicht bestellt werden.
Gleiches gilt für die Farben, bei denen Farbortgruppen gemessen und gruppiert werden. Pro Verpackungseinheit wird nur eine Farbortgruppe geliefert.
Z.B. GW KAGHB1.EM-RSRU-35H3 bedeutet, dass in einer Verpackungseinheit nur eine der Farbortgruppen enthalten ist (siehe Seite ). GW
KAGHB1.EM-RSRU-35H3 bedeutet, dass das Bauteil innerhalb der spezifizierten Grenzen geliefert wird. Um die Liefersicherheit zu gewährleisten,
können einzelne Farbortgruppen nicht bestellt werden.
2014-01-31
2
Version 1.0
Maximum Ratings
Grenzwerte
Parameter
Bezeichnung
Operating temperature range
Betriebstemperatur
Storage temperature range
Lagertemperatur
Junction temperature
Sperrschichttemperatur
Forward current
Durchlassstrom
(T
S
= 25 °C)
ESD withstand voltage
ESD Festigkeit
(acc. to ANSI/ESDA/JEDEC JS-001 - HBM)
Symbol
Symbol
T
op
T
stg
T
j
I
F
GW KAGHB1.EM
Values
Werte
-30 ... 85
-40 ... 100
125
720
Unit
Einheit
°C
°C
°C
mA
V
ESD
up to 2
kV
2014-01-31
3
Version 1.0
Characteristics
(T
S
= 25 °C; I
F
= 500 mA)
Kennwerte
Parameter
Bezeichnung
Viewing angle at 50 % I
V
Abstrahlwinkel bei 50 % I
V
Forward voltage
2)
page 16
Durchlassspannung
2)
Seite 16
Color reproduction index
3)
page 16
Farbwiedergabe Index
3)
Seite 16
Real thermal resistance junction / solder point
4)
page 16
4)
Seite 16
GW KAGHB1.EM
Symbol
Symbol
(typ.)
(min.)
(typ.)
(max.)
(typ.)
(min.)
(typ.)
(max.)
2ϕ
V
F
V
F
V
F
R
a
R
a
R
th JS real
R
th JS real
Values
Werte
120
29
33
36
85
80
1.6
2.6
Unit
Einheit
°
V
V
V
-
-
K/W
K/W
Realer Wärmewiderstand Sperrschicht / Lötpad
"Electrical" thermal resistance junction / solder
point
4)
page 16
"Elektrischer" Wärmewiderstand Sperrschicht /
Lötpad
4)
Seite 16
(with efficiency
η
e
= 25 %)
Brightness Groups
Helligkeitsgruppen
Group
Gruppe
Luminous Flux
1)
page 16
(typ.)
(max.)
R
th JS el
R
th JS el
1.2
1.9
K/W
K/W
Luminous Flux
1)
page 16
Luminous Flux
5)
page 16
Luminous Flux
5)
page 16
Lichtstrom
1)
Seite 16
Lichtstrom
1)
Seite 16
Lichtstrom
5)
Seite 16
Lichtstrom
5)
Seite 16
T
S
= 25 °C
(min.)
Φ
V
[lm]
RRRU
RSRU
RTSP
1300
1400
1500
T
S
= 25 °C
(max.)
Φ
V
[lm]
1800
1800
1940
T
S
= 85 °C
(extrapolated min.) (extrapolated
Φ
V
[lm]
max.)
Φ
V
[lm]
1140
1225
1315
1580
1580
1705
T
S
= 85 °C
2014-01-31
4
Version 1.0

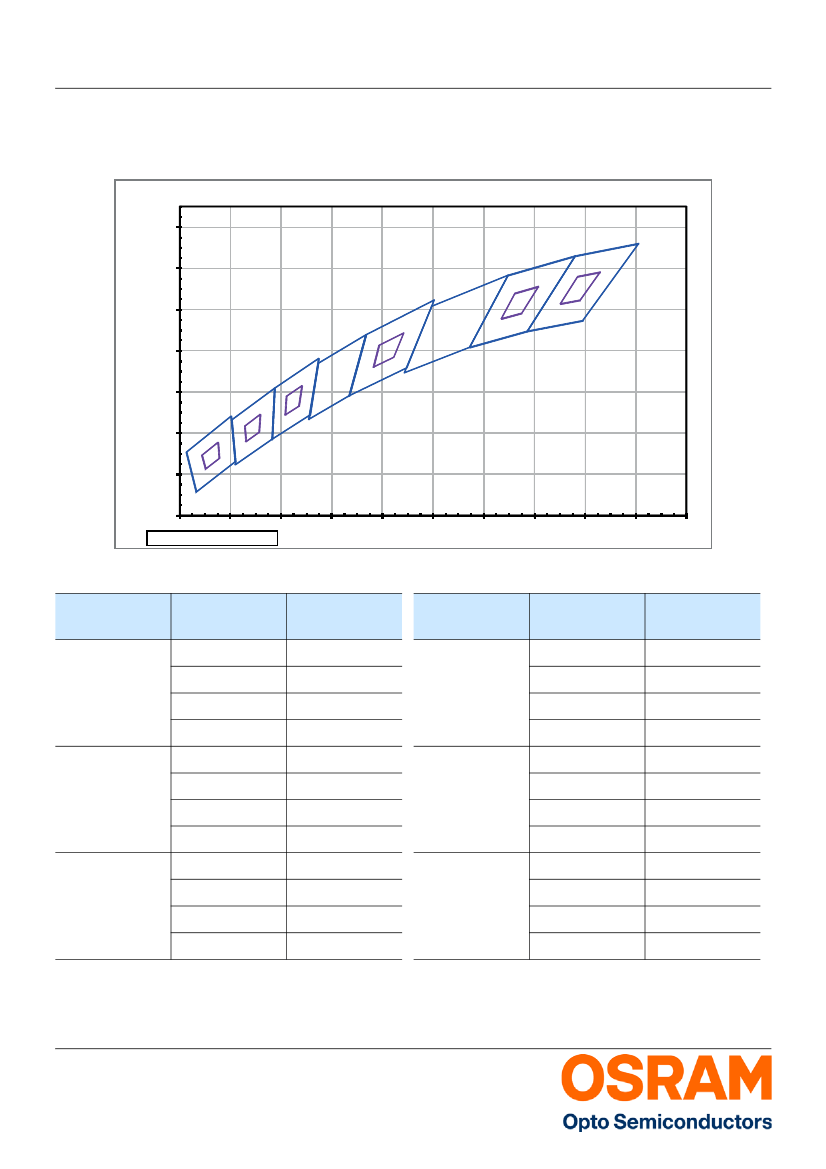

Chromaticity Coordinate Groups
6)
page 16
, 5)
page 16
Farbortgruppen
6)
Seite 16
, 5)
Seite 16
extrapolated to T
J
= 85 °C
Cy
0.440
GW KAGHB1.EM
0.420
0.400
30H3
27H3
2700K
0.380
40H3
3000
K
350
0K
0.360
50H3
400
0K
0.340
57H3
45
00
K
50
00
K
0.320
57
65H3
65
00
K
00
K
0.300
0.300
0.320
0.340
0.360
0.380
0.400
0.420
0.440
0.460
0.480
0.500
Coordinates in reference to CIE 1931 (cx cy)
Color Chromaticity Groups
6)
page 16
, 5)
page 16
Farbortgruppen
6)
Seite 16
, 5)
Seite 16
Group
Gruppe
27H3
Cx
0.4505
0.4572
0.4583
0.4662
30H3
0.4270
0.4324
0.4351
0.4418
40H3
0.3765
0.3789
0.3847
0.3885
Cy
0.4027
0.4158
0.4045
0.4179
0.3953
0.4078
0.3981
0.4112
0.3719
0.3825
0.3768
0.3885
65H3
57H3
Group
Gruppe
50H3
Cx
0.3418
0.3422
0.3471
0.3484
0.3258
0.3264
0.3315
0.3319
0.3089
0.3103
0.3152
0.3158
Cx
Cy
0.3487
0.3576
0.3529
0.3627
0.3433
0.3355
0.3400
0.3488
0.3290
0.3222
0.3353
0.3275
2014-01-31
5
