Multi CHIPLED
Data Sheet
Version 1.0
LRTB R48G
Das Bauteil ist speziell für den Einsatz in
Vollfarb-Videowänden entwickelt worden. Die
4-lead common anode Technologie läßt eine
unahängige Ansteuerung aller Chips zu und
bietet dadurch eine additive Farbmischung.
Durch die kompakten Gehäuseabmaße ist es
bestens für Videowände mit hoher Auflösung
und geringem Pixelabstand geeignet.
This device is especially designed for full color
video walls. The 4-lead common anode
technology admits an additive mixture of color
stimuli by independent driving of each chip.
Very compact package size fits best for high
resolution narrow pitch video walls.
Merkmale
•
Gehäusetyp:
SMT Gehäuse, Harz Verguss
•
Farbe:
Rot/True Grün/Blau,
623 nm (rot),
530 nm (true grün), 471 nm (blau)
•
Abstrahlwinkel:
Lambertscher Strahler (120°)
•
Chiptechnologie:
InGaAlP (rot),
InGaN (true grün, blau)
Features
•
package:
SMT package, epoxy resin
•
color:
red/true green/ blue,
623 nm (red),
530 nm (true green), 471 nm (blue)
•
viewing angle:
Lambertian Emitter (120°)
•
chiptechnology:
InGaAlP(red),
InGaN (true green, blue)
•
Lötmethode:
Reflow lötbar
•
Vorbehandlung:
nach JEDEC Level 4
•
ESD-Festigkeit:
ESD-sensitiv
•
soldering methods:
reflow solderable
•
preconditioning:
acc. to JEDEC Level 4
•
ESD-withstand voltage:
sensitive device
Hauptanwendungen
• Videoleinwände im Innenbereich
• Vollfarb-Displays
Main Applications
• Indoor Video Walls
• full color display
2014-05-08
1
LRTB R48G
Bestellinformation
Ordering Information
Typ
Emissionsfarbe
Lichtstärke
1)
Seite 29
Type
Color of Emission
Luminous Intensity
1)
page 29
I
F
= 10 mA (red), 5 mA (true green), 5 mA (blue)
I
V
(mcd)
red
true green
125 … 315
28 … 71
blue
56 … 140
LRTB R48G
red
true green
blue
Bestellinformation
Ordering Information
Typ
Type
LRTBR48G-P7Q7-1+R5S5-35+NP-69
Anm:
Bestellnummer
Ordering Code
Q65111A5259
Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen
Helligkeitsgruppen (siehe
Seite 7
für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro Gurt
geliefert. Z.B.: LRTB R48G-P7Q7-1+R5S5-35+NP-69 bedeutet, dass auf dem Gurt nur eine der Helligkeitsgruppen TE
bis UC enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.
Gleiches gilt für die Farben, bei denen Wellenlängengruppen gemessen und gruppiert werden. Pro Gurt wird nur eine
Wellenlängengruppe geliefert. Z.B.: LRTB R48G-P7Q7-1+R5S5-35+NP-69 bedeutet, dass auf dem Gurt nur eine der
Wellenlängengruppen -3, -4, oder -5 enthalten ist (siehe
Seite 8
für nähere Information). Z.B.:
LRTB R48G-P7Q7-1+R5S5-35+NP-69 bedeutet, dass das Bauteil innerhalb der auf
Seite 4
spezifizierten Grenzen
geliefert wird.
Um die Liefersicherheit zu gewährleisten, können einzelne Wellenlängengruppen nicht bestellt werden.
Note:
The above Type Numbers represent the order groups which include only a few brightness groups (see
page 7
for
explanation). Only one group will be shipped on each reel (there will be no mixing of two groups on each reel). E.g.
LRTB R48G-P7Q7-1+R5S5-35+NP-69 means that only one group TE to UC will be shippable for any one reel.
In order to ensure availability, single brightness groups will not be orderable.
In a similar manner for colors where wavelength groups are measured and binned, single wavelength groups will be
shipped on any one reel. E.g. LRTB R48G-P7Q7-1+R5S5-35+NP-69 means that only 1 wavelength group -3, -4, or -5
will be shippable (see
page 8
for explanation). E.g. Wellenlängengruppen -2, -3, -4, -5, -6, -7, -8 oder -9 enthalten ist
(siehe
Seite 8
für nähere Information). Z.B.: LRTB R48G-P7Q7-1+R5S5-35+NP-69 means that the device will be
shiped within the specified limits as stated on
page 4.
In order to ensure availability, single wavelength groups will not be orderable.
2014-05-08
2
LRTB R48G
.
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Symbol
Symbol
red
Werte
Values
true
green
blue
Einheit
Unit
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlassstrom
Forward current
(
T
S
=25°
C)
Stoßstrom
Surge current
t
p
= 10
µ
s,
D
= 0.005,
T
S
=25°C
Sperrspannung
Reverse voltage
(
T
S
=25°
C)
T
op
T
stg
T
j
I
F
10
– 30… + 85
– 40 … + 85
+ 100
10
°
C
°
C
°
C
mA
I
FM
100
100
100
mA
V
R
10
5
V
2014-05-08
3
LRTB R48G
Kennwerte
Characteristics
(
T
S
= 25 °
C)
Bezeichnung
Parameter
Symbol
Symbol
red
Werte
Values
true
green
blue
Einheit
Unit
Wellenlänge des emittierten Lichtes
Wavelength at peak emission
I
F
= 10 mA (red), 5 mA (true green), 5 mA (blue)
(typ.)
λ
peak
632
523
455
nm
Dominantwellenlänge
3) Seite 29
Dominant wavelength
3)
page 29
(min.)
(typ.)
I
F
= 10 mA (red), 5 mA (true green), 5 mA (blue)
(max.)
Spektrale Bandbreite bei 50 %
I
rel max
Spectral bandwidth at 50 %
I
rel max
I
F
= 10 mA (red), 5 mA (true green), 5 mA (blue)
λ
dom
615
623
627
18
520
530*
538
33
464
471*
476
25
nm
nm
nm
nm
(typ.)
∆λ
Abstrahlwinkel bei 50 %
I
V
(Vollwinkel)
Viewing angle at 50 %
I
V
Durchlassspannung
4) Seite 29
Forward voltage
4)
page 29
(typ.)
2ϕ
V
F
V
F
V
F
I
R
I
R
120
1.6
1.95
2.4
0.02
10
120
2.4
2.7
3.4
120
2.4
2.7
3.4
0.01
10
Grad
deg.
V
V
V
µA
µA
(min.)
(typ.)
I
F
= 10 mA (red), 5 mA (true green), 5 mA (blue)
(max.)
(typ.)
(max.)
Sperrstrom
2) Seite 29
Reverse current
2)
page 29
V
R
= 5 V (blue / true green); 10 V (red)
Wärmewiderstand
Thermal resistance
Sperrschicht/Lötpad
Junction/solder point
*
**
Einzelgruppen siehe
Seite 8
Individual groups on
page 8
R
th
(max) basiert auf statistischen Werten
R
th
(max) is based on statistic values
(typ.)
(max.)
R
th JS real
R
th JS real
430
460
250
300
300
360
K/W
K/W
2014-05-08
4
LRTB R48G

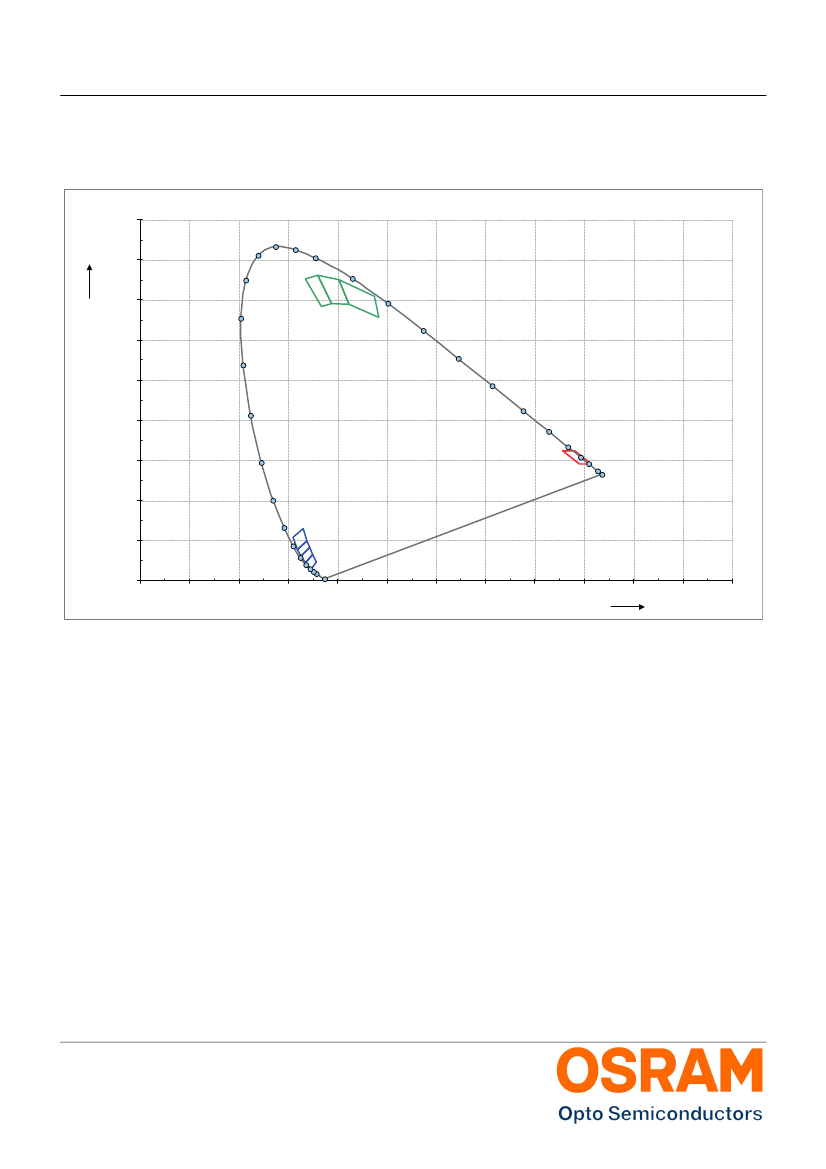

Farbortgruppen
Chromaticity Coordinate Groups
7
0,900
520
Cy
525
0,800
515
510
3
530
540
4
5
0,700
505
550
560
0,600
570
500
0,500
495
580
590
600
1
0,400
0,300
490
610
620
630
650
700
0,200
485
480
0,100
9
0,000
-0,200
475
8
470
7
465
6
460
455
450
400
-0,100
0,000
0,100
0,200
0,300
0,400
0,500
0,600
0,700
0,800
0,900
1,000
Cx
2014-05-08
5
