Golden DRAGON
®
warm white with Chip Level Conversion (CLC)
Lead (Pb) Free Product - RoHS Compliant
LCW W5SM
Vorläufige Daten für OS-PCN-2008-003-A /
Preliminary Data for OS-PCN-2008-003-A
Besondere Merkmale
•
Gehäusetyp:
weißes SMD Gehäuse, klarer
Silikon - Verguss, Chip level conversion
•
Typischer Lichtfluss:
50 lm bei 3500 K
•
Besonderheit des Bauteils:
hocheffiziente
Lichtquelle bei geringem Platzbedarf
•
Farbort:
x = 0,42, y = 0,40 nach CIE 1931 (weiß)
•
Farbtemperatur:
2500 K bis 4800 K
•
Farbwiedergabeindex:
80
•
Abstrahlwinkel:
Lambertscher Strahler (120°)
•
Technologie:
ThinGaN
®
•
optischer Wirkungsgrad:
45 lm/W bei 3500 K
•
Gruppierungsparameter:
Lichtstrom, Farbort
•
Verarbeitungsmethode:
für alle
SMT-Bestücktechniken geeignet
•
Lötmethode:
IR Reflow Löten
•
Vorbehandlung:
nach JEDEC Level 2
•
Gurtung:
24-mm Gurt mit 400/Rolle, ø180 mm
•
ESD-Festigkeit:
ESD-sicher bis 2 kV nach
JESD22-A114-D
Features
•
package:
white SMD package, colorless clear
silicone resin; chip level conversion
•
typical Luminous Flux:
50 lm at 3500 K
•
feature of the device:
high efficient lightsource
at low space
•
color coordinates:
x = 0.42, y = 0.40 acc. to
CIE 1931 (white)
•
color temperature:
2500 K to 4800 K
•
color reproduction index:
80
•
viewing angle:
Lambertian Emitter (120°)
•
technology:
ThinGaN
®
•
optical efficiency:
45 lm/W at 3500 K
•
grouping parameter:
luminous flux,
color coordinates
•
assembly methods:
suitable for all
SMT assembly methods
•
soldering methods:
IR reflow soldering
•
preconditioning:
acc. to JEDEC Level 2
•
taping:
24 mm tape with 400/reel, ø180 mm
•
ESD-withstand voltage:
up to 2 kV acc. to
JESD22-A114-D
Anwendungen
• Raumbeleuchtung: Deckenbeleuchtung, Ni-
schenbeleuchtung, Kronleuchter, Hängeleuch-
ten, Wandleuchter
• Flutlicht
• Effekt- und Akzentbeleuchtung: Vitrinen, Möbel-
beleuchtung, Markierungsbeleuchtung
• Spezialbeleuchtung: Blitzlicht, Radbeleuchtung,
Sicherheitsbeleuchtung
• Gebäudebeleuchtung: Fassadenbeleuchtung,
Treppenbeleuchtung
• Auto: Innenbeleuchtung, Beleuchtung für
Make-up-Spiegel
• Leselampen (z.B. Bus, Flugzeug)
Applications
• room lighting: ceiling light, cove lighting,
chandeliers, pendants, sconces
• flood light
• effect and accent lighting: display cases,
furniture illumination, marker lights
• specialty lighting: flashlight, bicycle headlamps,
security lights
• architectural lighting: facade lighting, stairway
lighting
• automotive interior lighting: dome lighting,
make-up mirror illumination
•
reading lamps (e.g. bus, airplane)
2008-03-25
1
LCW W5SM
Bestellinformation
Ordering Information
Typ
Farbtemperatur
Lichtstrom
1) Seite 22
Lichtstärke
2)
Seite 22
Bestellnummer
Type
color temperature Luminous
Flux
1) page 22
Luminous
Intensity
2)
page 22
Ordering Code
I
F
= 350 mA
Φ
V
(mlm)
LCW W5SM-HYJY-4U9X
LCW W5SM-HYJX-4R9T
LCW W5SM-HZJX-4R9T
LCW W5SM-JXJY-4R9T
LCW W5SM-HZJZ-4O9Q
LCW W5SM-JXJZ-4L8N
LCW W5SM-JYJZ-4L8N
LCW W5SM-JXKX-4J8K
2700 K
3000 K
33000 ... 61000
33000 ... 52000
39000 ... 52000
45000 ... 61000
39000 ... 71000
45000 ... 71000
52000 ... 71000
45000 ... 82000
I
F
= 350 mA
I
V
(mcd)
14000 (typ.)
15000 (typ.)
15200 (typ.)
17600 (typ.)
17000 (typ.)
17800 (typ.)
20500 (typ.)
18500 (typ.)
Q65110A7613
Q65110A7612
Q65110A7643
Q65110A7641
Q65110A7642
Q65110A7640
Q65110A7638
Q65110A7639
3500 K
4000 K
4500 K
Anm.: Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen
Helligkeitsgruppen (siehe
Seite 10
für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro
Gurt geliefert. Z.B.: LCW W5SM-HYJY-4U9X bedeutet, dass auf dem Gurt nur eine der Helligkeitsgruppen
-HY, HZ, -JX oder -JY enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.
Gleiches gilt für die Farben, bei denen Farbortgruppen gemessen und gruppiert werden. Pro Gurt wird nur eine
Farbortgruppe geliefert. Z.B.: LCW W5SM-HYJY-4U9X bedeutet, dass auf dem Gurt nur eine der

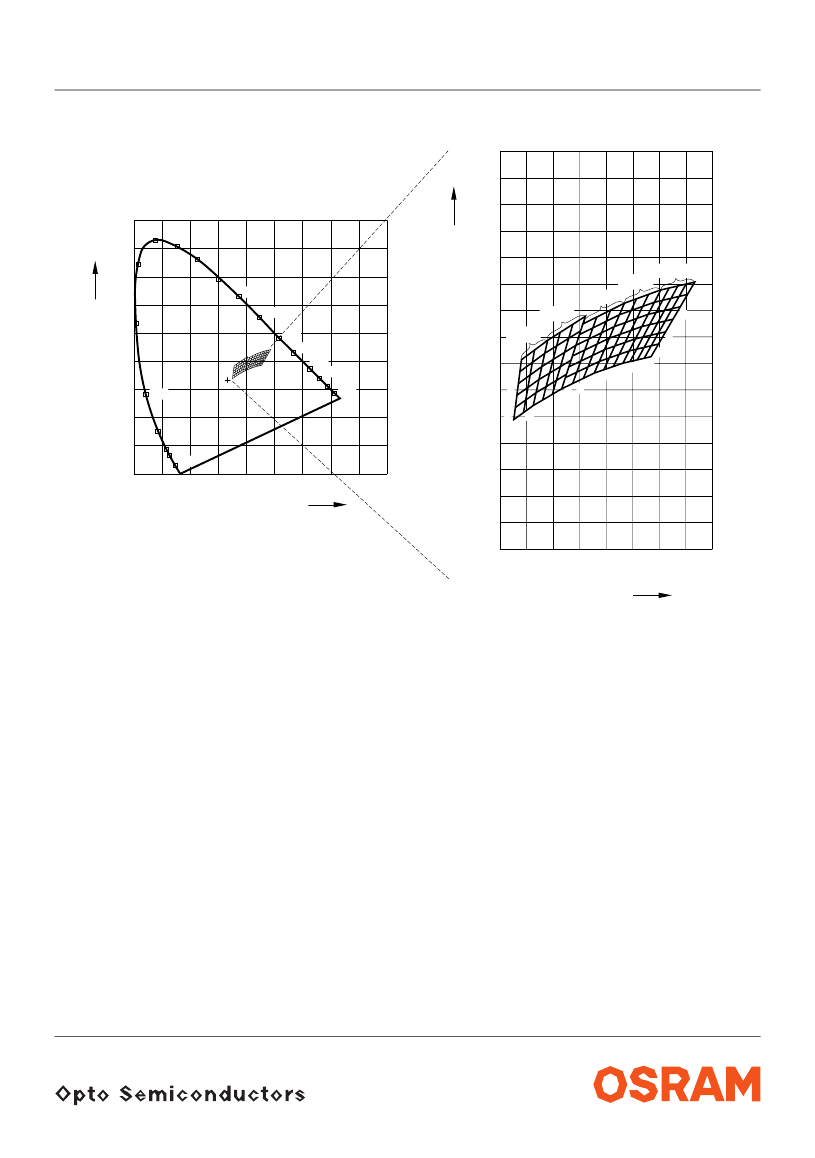

Farbortgruppen -4U bis -9X enthalten ist (siehe
Seite 5
für nähere Information).
Um die Liefersicherheit zu gewährleisten, können einzelne Farbortgruppen nicht bestellt werden.
Note:
The above Type Numbers represent the order groups which include only a few brightness groups (see
page 10
for explanation). Only one group will be shipped on each reel (there will be no mixing of two groups on each
reel). E.g. LCW W5SM-HYJY-4U9X means that only one group -HY, HZ, -JX or -JY will be shippable for any
one reel.
In order to ensure availability, single brightness groups will not be orderable.
In a similar manner for colors where chromaticity coordinate groups are measured and binned, single
chromaticity coordinate groups will be shipped on any one reel. E.g. LCW W5SM-GZJX-H3K5 means that only
1 chromaticity coordinate group -4U to -9X will be shippable on each reel (see
page 5
for explanation).
In order to ensure availability, single chromaticity coordinate groups will not be orderable.
Vergleichstabelle
Correlation Table
Typ
Type
Lichtstrom
1)
Seite 22
Luminous Flux
1)
page 22
I
F
= 350 mA
Φ
V
(mlm)
LCW W5SM-HYJY-xxxx
33000 ... 61000
Typischer Lichtstrom
2)
Seite 22
Typical Luminous Flux
2)
page 22
I
F
= 500 mA
Φ
V
(mlm)
66500
2008-03-25
2
