2014-07-17
Silicon PIN Photodiode with Enhanced Blue Sensitivity; in SMT
Silizium-PIN-Fotodiode mit erhöhter Blauempfindlichkeit; in SMT
Version 1.2
BPW 34 B, BPW 34 BS
BPW 34 B
BPW 34 BS

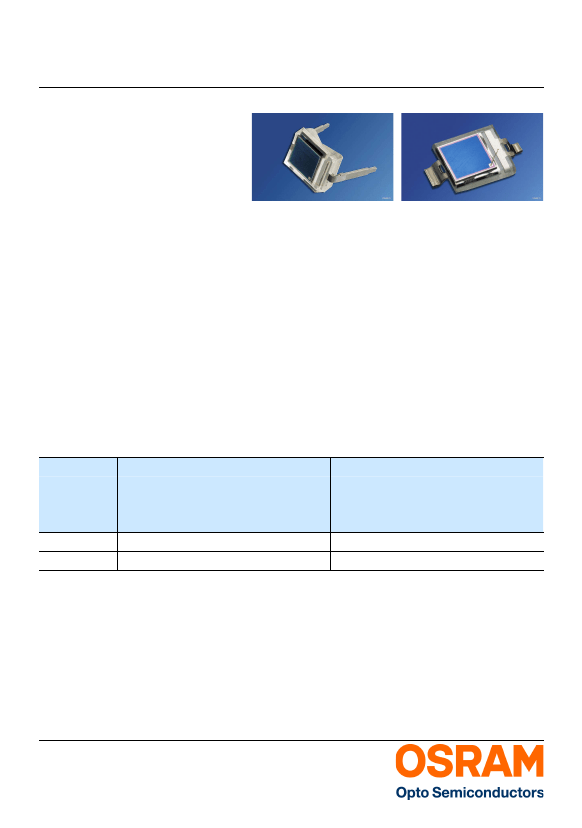

Features:
• Especially suitable for applications from 350 nm to
1100 nm
• Short switching time (typ. 25 ns)
• DIL plastic package with high packing density
Besondere Merkmale:
• Speziell geeignet für Anwendungen im Bereich von
350 nm bis 1100 nm
• Kurze Schaltzeit (typ. 25 ns)
• DIL-Plastikbauform mit hoher Packungsdichte
Applications
• Photointerrupters
• Industrial electronics
• For control and drive circuits
Anwendungen
• Lichtschranken
• Industrieelektronik
• Messen / Steuern / Regeln
Ordering Information
Bestellinformation
Type:
Typ:
Photocurrent
Fotostrom
λ = 400 nm, E
e
= 1 mW/cm , V
R
= 5 V
I
P
[µA]
BPW 34 B
BPW 34 BS
14.8 (≥ 10.8)
14.8 (≥ 10.8)
Q62702P0945
Q65110A2625
2
Ordering Code
Bestellnummer
2014-07-17
1
Version 1.2
Maximum Ratings
(T
A
= 25 °C)
Grenzwerte
Parameter
Bezeichnung
Operating and storage temperature range
Betriebs- und Lagertemperatur
Reverse voltage
Sperrspannung
Total power dissipation
Verlustleistung
Electrostatic discharge
Elektrostatische Entladung
(acc. to ANSI/ ESDA/ JEDEC JS-001 - HBM)
Characteristics
(T
A
= 25 °C)
Kennwerte
Parameter
Bezeichnung
Spectral sensitivity
Fotoempfindlichkeit
(V
R
= 5 V, standard light A, T = 2856 K)
Photocurrent
Fotostrom
Wavelength of max. sensitivity
Wellenlänge der max. Fotoempfindlichkeit
Spectral range of sensitivity
Spektraler Bereich der Fotoempfindlichkeit
Radiant sensitive area
Bestrahlungsempfindliche Fläche
Dimensions of radiant sensitive area
Abmessung der bestrahlungsempfindlichen
Fläche
Half angle
Halbwinkel
Dark current
Dunkelstrom
(V
R
= 10 V)
Symbol
Symbol
S
Symbol
Symbol
T
op
; T
stg
V
R
P
tot
V
ESD
BPW 34 B, BPW 34 BS
Values
Werte
-40 ... 85
32
150
2000
Unit
Einheit
°C
V
mW
V
Values
Werte
75
Unit
Einheit
nA/Ix
I
P
λ
S max
λ
10%
A
LxW
14.8 (≥ 10.8)
850
350 ... 1100
7.45
2.73 x 2.73
µA
nm
nm
mm
2
mm x
mm
°
nA
ϕ
I
R
± 60
2 (≤ 30)
2014-07-17
2
Version 1.2
Parameter
Bezeichnung
Spectral sensitivity of the chip
Spektrale Fotoempfindlichkeit des Chips
(λ = 400 nm)
Quantum yield of the chip
Quantenausbeute des Chips
(λ = 400 nm)
Open-circuit voltage
Leerlaufspannung
(E
v
= 1000 lx, Std. Light A)
Short-circuit current
Kurzschlussstrom
(E
e
= 0.5 mW/cm
2
, λ = 400 nm)
Rise and fall time
Anstiegs- und Abfallzeit
(V
R
= 5 V, R
L
= 50 Ω, λ = 850 nm)
Forward voltage
Durchlassspannung
(I
F
= 100 mA, E = 0)

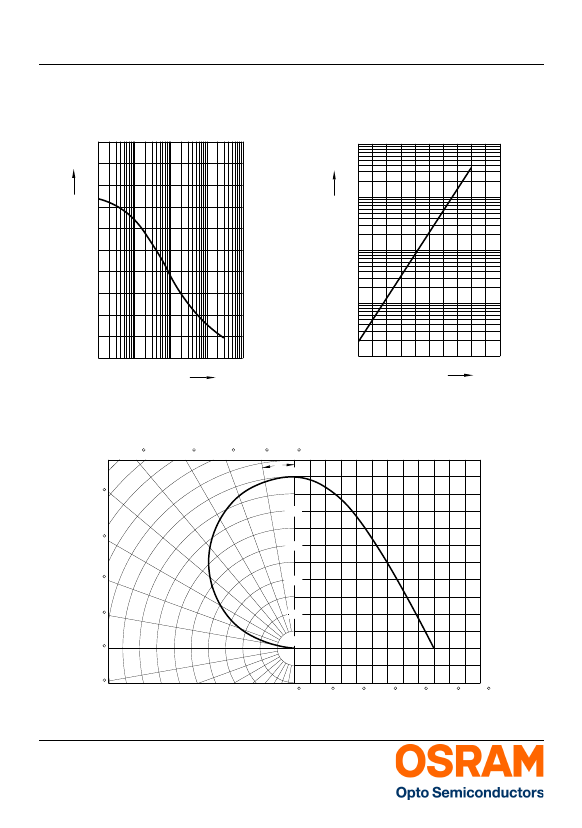

Capacitance
Kapazität
(V
R
= 0 V, f = 1 MHz, E = 0)
Temperature coefficient of V
O
Temperaturkoeffizient von V
O
Temperature coefficient of I
SC
Temperaturkoeffizient von I
SC
(Std. Light A)
Noise equivalent power
Rauschäquivalente Strahlungsleistung
(V
R
= 10 V, λ = 400 nm)
Detection limit
Nachweisgrenze
Symbol
Symbol
S
λ typ
BPW 34 B, BPW 34 BS
Values
Werte
0.2
Unit
Einheit
A/W
η
0.62
Electro
ns
/Photon
mV
V
O
390
I
SC
7.4
µA
t
r
, t
f
0.025
µs
V
F
1.3
V
C
0
72
pF
TC
V
TC
I
-2.6
0.18
mV / K
%/K
NEP
0.127
pW /
Hz
½
cm x
Hz
½
/ W
D
*
2.2e12
2014-07-17
3
Version 1.2
Relative Spectral Sensitivity
Relative spektrale Empfindlichkeit
BPW 34 B, BPW 34 BS
Photocurrent / Open-Circuit Voltage
Fotostrom / Leerlaufspannung
S
rel
= f(λ)
100
S
rel
%
80
OHF01001
I
P
(V
R
= 5 V) / V
O
= f(E
V
)
Ι
P
10
3
µ
A
OHF01066
10
4
mV
V
O
10
3
10
2
V
O
60
10
1
40
Ι
P
10
2
20
10
0
10
1
0
400
600
800
1000 nm 1200
λ
10
-1
10
0
10
0
10
1
10
2
10
3
lx 10
4
E
V
Total Power Dissipation
Verlustleistung
Dark Current
Dunkelstrom
P
tot
= f(T
A
)
160
mW
P
tot
140
120
100
80
60
40
20
0
OHF00958
I
R
= f(V
R
), E = 0
4000
OHF00080
Ι
R
pA
3000
2000
1000
0
20
40
60
80 ˚C 100
T
A
0
0
5
10
15
V
V
R
20
2014-07-17
4
Version 1.2
Capacitance
Kapazität
Dark Current
Dunkelstrom
BPW 34 B, BPW 34 BS
C = f(V
R
), f = 1 MHz, E = 0
100
C
pF
80
OHF00081
I
R
= f(T
A
), V
R
= 10 V, E = 0
10
3
OHF00082
Ι
R
nA
10
2
70
60
50
40
30
20
10
0
-2
10
10
-1
10
1
10
0
10
0
10
1
V 10
V
R
2
10
-1
0
20
40
60
80 ˚C 100
T
A
Directional Characteristics
Winkeldiagramm
S
rel
= f(ϕ)
40
30
20
10
ϕ
0
1.0
OHF01402
50
0.8
60
0.6
70
0.4
80
0.2
0
90
100
1.0
0.8
0.6
0.4
0
20
40
60
80
100
120
2014-07-17
