Advanced Power TOPLED
Enhanced optical Power LED (ThinGaN)
Lead (Pb) Free Product - RoHS Compliant
LCW G6CP
Released
Besondere Merkmale
•
Gehäusetyp:
weißes PLCC-6 Gehäuse, klarer
Silikon - Verguss
•
Besonderheit des Bauteils:
sehr kleiner
thermischer Widerstand, dadurch sehr hohe
Lichtleistung möglich
•
Farbort:
x = 0,42, y = 0,40 nach
CIE 1931 (weiß)
•
Farbtemperatur:
2500 K bis 4800 K
•
Farbwiedergabeindex:
80
•
Abstrahlwinkel:
Lambertscher Strahler (120°)
•
Technologie:
ThinGaN
•
optischer Wirkungsgrad:
51 lm/W bei 3500 K
•
Gruppierungsparameter:
Lichtstärke, Farbort
•
Verarbeitungsmethode:
für alle
SMT-Bestücktechniken geeignet
•
Lötmethode:
Reflow Löten
•
Vorbehandlung:
nach JEDEC Level 2
•
Gurtung:
12 mm Gurt mit 1000/Rolle,
ø180 mm
•
ESD-Festigkeit:
ESD-sicher bis 2 kV nach
JESD22-A114-D
•
Erweiterte Korrosionsfestigkeit:
Details siehe
Seite 15
Anwendungen
• Außen- und Innenbeleuchtung im Automobilbe-
reich
• Allgemeinbeleuchtung
• Gebäudebeleuchtung
• Beleuchtung für Kühlschränke, Gefrierschrän-
ke und Warenautomaten
Features
•
package:
white PLCC-6 package, clear
silicone resin
•
feature of the device:
very low thermal
resistance; high optical power
•
color coordinates:
x = 0.42, y = 0.40 acc. to
CIE 1931 (white)
•
color temperature:
2500 K to 4800 K
•
color reproduction index:
80
•
viewing angle:
Lambertian Emitter (120°)
•
technology:
ThinGaN
•
optical efficiency:
51 lm/W at 3500 K
•
grouping parameter:
luminous intensity,
color coordinates
•
assembly methods:
suitable for all
SMT assembly methods
•
soldering methods:
reflow soldering
•
preconditioning:
acc. to JEDEC Level 2
•
taping:
12 mm tape with 1000/reel, ø180 mm
•
ESD-withstand voltage:
up to 2 kV acc. to
JESD22-A114-D
•
Superior Corrosion Robustness:
details see
page 15
Applications
• exterior and interior automotive lighting
• Commercial and residential illumination
• Architectural lighting
• Lighting for fridge, freezer case and vending
machines
2012-03-16
1
LCW G6CP
Bestellinformation
Ordering Information
Typ
Farbtemperatur
color
temperature
Lichtstärke
1) Seite 21
Lichtstrom
2) Seite 21
Bestellnummer
Type
Luminous
Intensity
1) page 21
I
F
= 140 mA
I
V
(mcd)
Luminous Flux
2) page 21
Ordering Code
I
F
= 140 mA
Φ
V
(mlm)
21600 (typ.)
22950 (typ.)
23750 (typ.)
25250 (typ.)
t.b.d. (typ.)
Q65111A0080
Q65111A0079
Q65111A0083
Q65111A0082
Q65111A0081
LCW G6CP-DAFA-4U9X
LCW G6CP-DAFA-4R9T
LCW G6CP-DAFA-4O9Q
LCW G6CP-DAFA-4L8N
LCW G6CP-DAFA-4J8K
Anm.:
2700 K
3000 K
3500 K
4000 K
4500 K
4500 ... 14000
4500 ... 14000
4500 ... 14000
4500 ... 14000
4500 ... 14000
Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen
Helligkeitsgruppen (siehe
Seite 10
für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro Gurt
geliefert. Z.B.: LCW G6CP-DAFA-4U9X bedeutet, dass auf dem Gurt nur eine der Helligkeitsgruppen DA, DB, EA, EB
oder FA enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.
Gleiches gilt für die Farben, bei denen Farbortgruppen gemessen und gruppiert werden. Pro Gurt wird nur eine
Farbortgruppe geliefert. Z.B.: LCW G6CP-DAFA-4U9X bedeutet, dass auf dem Gurt nur eine der Farbortgruppen -4U
bis -9X enthalten ist (siehe
Seite 5
für nähere Information).
Um die Liefersicherheit zu gewährleisten, können einzelne Farbortgruppen nicht bestellt werden.
Note:
The above Type Numbers represent the order groups which include only a few brightness groups (see
page 10
for
explanation). Only one group will be shipped on each reel (there will be no mixing of two groups on each reel). E.g.
LCW G6CP-DAFA-4U9X means that only one group DA, DB, EA, EB or FA will be shippable for any one reel.
In order to ensure availability, single brightness groups will not be orderable.
In a similar manner for colors where chromaticity coordinate groups are measured and binned, single chromaticity
coordinate groups will be shipped on any one reel. E.g. LCW G6CP-DAFA-4U9X means that only 1 chromaticity
coordinate group -4U to -9X will be shippable.
In order to ensure availability, single chromaticity coordinate groups will not be orderable (see
page 5
for explanation).
2012-03-16
2
LCW G6CP
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Sperrschichttemperatur
Junction temperature
Durchlassstrom
Forward current
(
T
S
=25°C)
Stoßstrom
Surge current
t
≤
10
µ
s,
T
S
=25°C
Sperrspannung
Reverse voltage
(
T
S
=25°C)
Symbol
Symbol
Wert
Value
– 40 … + 125
– 40 … + 125
Einheit
Unit
°C
°C
T
op
T
stg
T
j
T
j
(min.)
I
F
(max.)
I
F
>150 for short
°C
term applications
+ 150
30
250
750
°C
mA
mA
mA
I
FM
V
R
not designed for V
reverse operation
2012-03-16
3
LCW G6CP
Kennwerte
Characteristics
(
T
S
= 25 °C)
Bezeichnung
Parameter
Farbkoordinate x nach CIE 1931
3)
Seite 21
(typ.)
3)
page 21
Chromaticity coordinate x acc. to CIE 1931
I
F
= 140 mA
(typ.)
Farbkoordinate y nach CIE 1931
3)
Seite 21
Chromaticity coordinate y acc. to CIE 1931
3)
page 21
I
F
= 140 mA
Abstrahlwinkel bei 50 %
I
V
(Vollwinkel)
Viewing angle at 50 %
I
V
Durchlassspannung
4)
Seite 21
Forward voltage
4)
page 21
I
F
= 140 mA
Sperrstrom
Reverse current
V
R
= 5 V
Wärmewiderstand
Thermal resistance
Sperrschicht/Lötpad
Junction/solder point
* Einzelgruppen siehe Seite 5
Individual groups on page 5
Symbol
Symbol
x
Wert
Value
0.42*
Einheit
Unit
–
y
0.40*
–
(typ.)
(min.)
(typ.)
(max.)
2
ϕ
120
2.9*
3.3
4.1
Grad
deg.
V
V
V
V
F
V
F
V
F
I
R
not designed for
µ
A
reverse operation
(typ.)
R
th JS
(max.)
R
th JS
t.b.d.
40**
K/W
K/W
**R
th
(max) basiert auf statistischen Werten
R
th
(max) is based on statistic values
2012-03-16
4
LCW G6CP

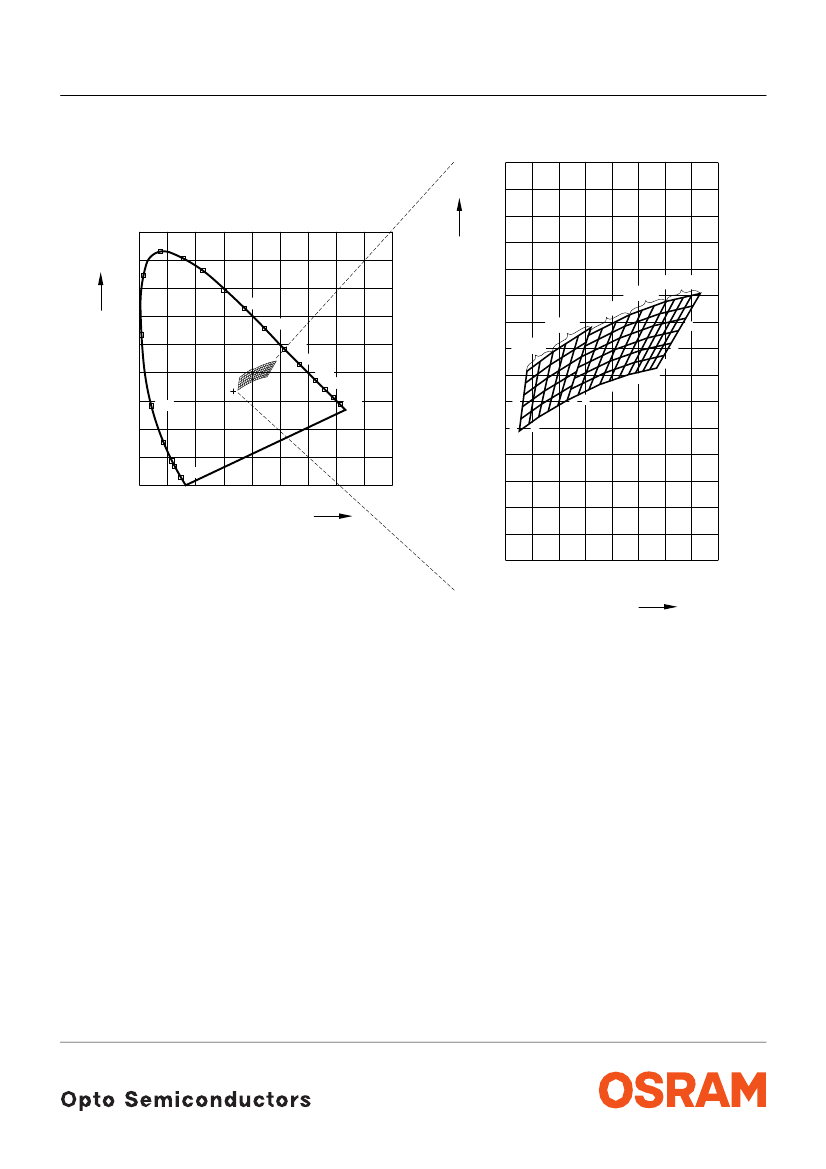

Farbortgruppen
3)
Seite 21
3)
page 21
Chromaticity Coordinate Groups
Cy 0.54
0.52
0.50
0.9
Cy 0.8
510
520
530
540
550
560
0.48
0.46
2700 K
0.7
0.6
0.5
0.4
0.3
0.2
0.1
0
0
490
480
470
460
450
500
0.44
3500 K
570
580
590
600
610
620
630
3000 K
8
7
6
5
4
WX
9
0.42
0.40
0.38
0.36
0.34
0.32
0.30
0.28
0.26
4500 K
8
7
6
5
4
J
K
L
4000 K
E
M
N
O
P
V
T U
R S
Q
0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9
Cx
0.42
0.38
0.46
0.48
0.36
0.34
0.40
0.44
Cx
OHA03621
2012-03-16
5
0.50
0.24
