Oval Beam direction
2
A
4
Isometric view
O-90 Beam direction
4
8.6
Bottom view
Led
8.6
3
Note:
Take tolerances
into account
when specifying
holes for PCB
3
PCB-SUGGESTION
7.5
Front view
0.8
pcb
9.4
- Lens PMMA
- Holder PC Black
Tolerances for dimensions:
0-20mm tolerance value +-0.1mm
21-45mm tolerance value +-0.2mm
46-90mm tolerance value +-0.3mm
91-100mm tolerance value +-0.4mm
101-mm tolerance value +-0.5mm
Holder clips
9.9
Top view
Ledil Oy
Salorankatu 10
FIN 24240 SALO
Finland
This drawing is our property.
It can't be reproduced
or communicated without
our written agreement.
DRAWN BY
mav
DATE
11.06.2012
DRAWING TITLE
1

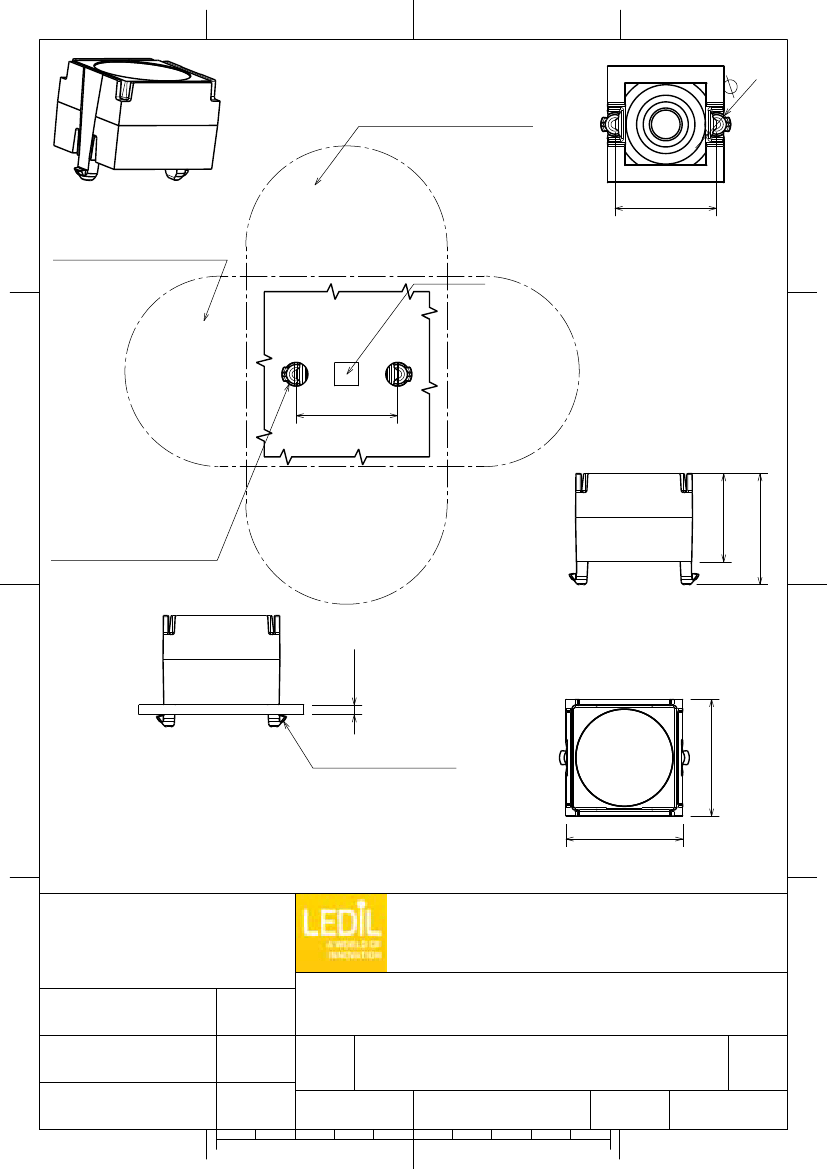

Datasheet LARISA-CLIP8 assembly
