39.8
±0.8
39.5
±0.8

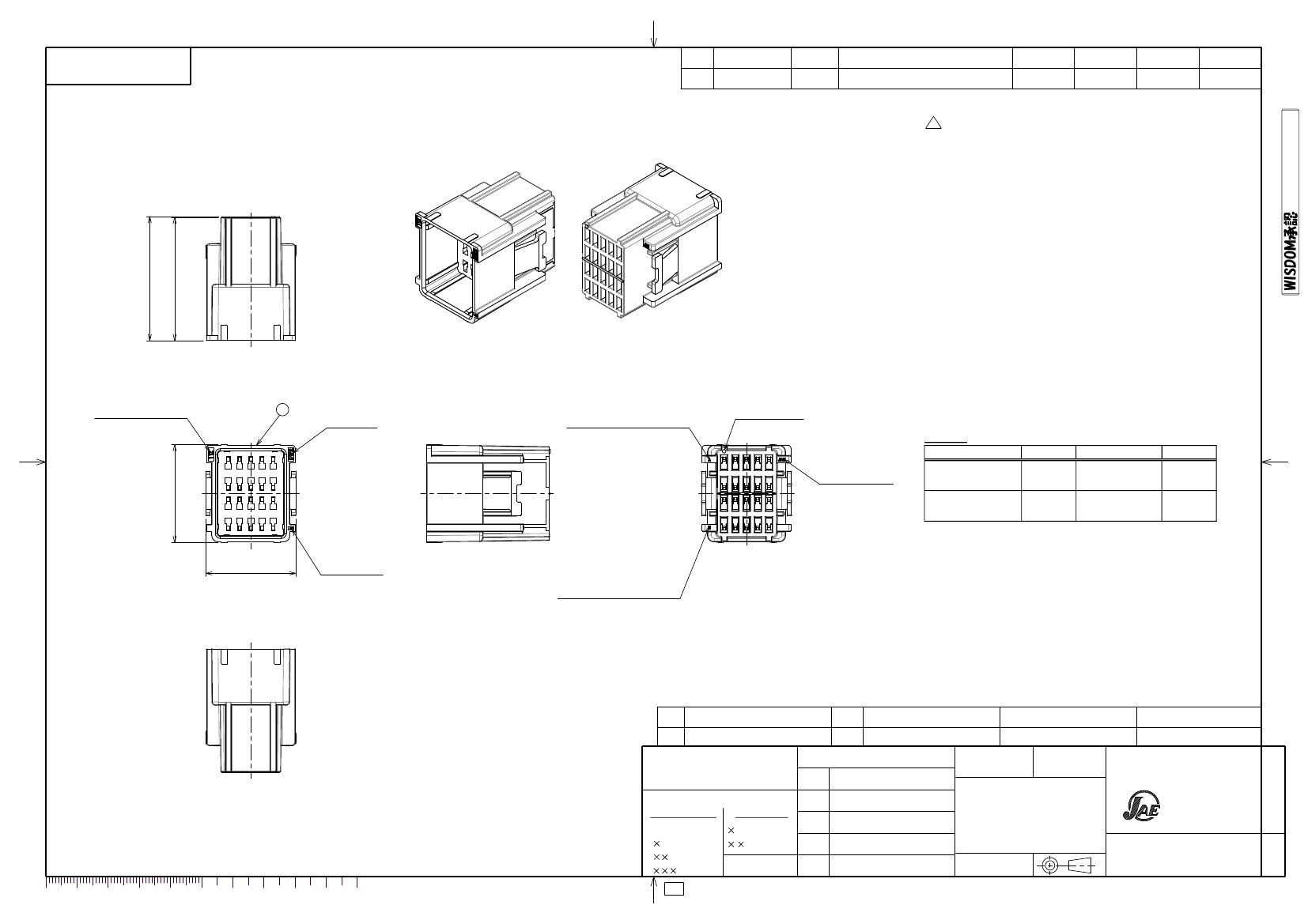

【perspective view】
LOT No.(Note.2)
1
PARTS No
品名
DW2R0101 MATING SIDE
(Housing-A)
PROJECTIONS
突起
Table-1
Contact Part No
DW1P04K4F1
(SJ111311)
DW1P04K4F2
(SJ111312)
Size
AWG#22
AWG#22
Outer Diameter
φ1.5
φ1.5
Remarks
Signal
Contact
Detected
Contact
31.3
COMPANY LOGO
28.9
±0.8
CAVITY No.
キャビNo.
DW2R0102 MATING SIDE
(Housing-B)
Note 1. CONTACTS ARE SOLD SEPARATELY.THE APPLICABLE CONTACTS ARE LISTED IN THE TABLE-1.
Note 2. YEAR AND MONTH OF MANUFACTURED SHALL BE SHOWN AT THE LOCATION.
(LEFT:ONE LAST DIGIT OF YEAR, RIGHT:MONTH 123456789XYZ)
注１．本½品はコンタクト別売品であり、適用コンタクトは表１のとおりである。
注２．図示の½½に½造年月を表示する。
（左側：西暦３桁、４桁、右側：月123456789XYZ）
1
符号
NO.
INNER HOUSING
名 称
DESCRIPTION
1
個 数
QTY.
PBT
材 料
MATERIAL
COLOR: BLACK
尺度(SCALE)
仕様書(SPECIFICATION)
第1版(ORIGINAL DATE)
½図
DR.
―
T.EBISAWA
Y.ITOU
G.HAGA
名称(TITLE)
DCF-C-212H(12.08)
一般公差(GENERAL TOLERANCE)
寸法(DIMENSION)
．
．
．
．
±
0.8
±
0.4
±
0.1
±
角度(ANGLES)
°
±
’
°
±
単½(UNIT)：㎜
担½
CHK.
査閲
APPD.
承認
APPD.
DW2P020
(Floating connector
inner Housing)
質量(MASS)
JAPAN AVIATION
Reference Only
ELECTRONICS
INDUSTRY,LTD.
図面番号(DRAWING NO.)
版数
(VER.)
-
SJ112006
0
10
20
30
40
50
60
70
80
90
100
S/W
JAE Connector DIV. Proprietary.Copyright(C) 2011, Japan Aviation Electronics Industry, LTD.
SIZE A3
JACS-30188
JAHL-30188
16/DEC/2011
JAE-CONNECTOR.COM
シリーズ(SERIES)
仕 上
FINISH
備 考
REMARKS
1:1
DW2
日本航空電子工業株式会社
2
2016/05/17
図面番号(DRAWING NO.)
SJ112006
2
UL Recognized Component
Mouser Electronics
Authorized Distributor
Click to View Pricing, Inventory, Delivery & Lifecycle Information:
JAE Electronics
:
DW2P020 DW2R0101 DW2R002ZH1 DW2R0102 DW2P002ZH1
