Rectifier Diode
Surface Mounting Device Single Diode
面実装デバイス 単½型
D2F60
600V 1.4A
特長
• 小型 SMD
• 耐湿性に優れ高信頼性
■外観図
OUTLINE
Package
：
2F
カ½ードマーク
Cathode mark
Unit : mm
Weight : 0.16g typ.）
（
2FV
60
82
①
4
②
＋①
② −
Feature
• Small SMD
• High-Reliability
品名略号
Type No.
ロッ
ト記号
（例）
級表示
（例） Date code
Class
7.6
2.8
外½図については新電元 Web サイト又は〈半導½½品一覧表〉をご参照下
さい。捺印表示については捺印仕様をご確認下さい。
For details of outline dimensions, refer to our web site or the Semiconductor
Short Form Catalog. As for the marking, refer to the specification “Marking,
Terminal Connection”
.
■定格表
RATINGS
項 目
Item
保存温度
Storage Temperature
接合部温度
Operation Junction Temperature
せん頭逆電圧
Maximum Reverse Voltage
出力電流
Average Rectified Forward Current
せん頭サージ順電流
Peak Surge Forward Current
記号
条 件
Symbol Conditions
T
stg
T
j
V
RM
I
O
I
FSM
品 名
Type No.
D2F60
−55∼150
150
600
単½
Unit
℃
℃
V
A
A
アルミナ基板実装
On alumina substrate
プリント基板実装
On glass-epoxy substrate
50Hz 正弦波，非繰り返し１サイクルせん頭値，Tj = 25℃
50Hz sine wave, Non-repetitive 1cycle peak value, Tj = 25℃
50Hz 正弦波，抵抗負荷，Ta = 25℃
50Hz sine wave,
Resistance load, Ta = 25℃
1.4
1.1
60
順電圧
Forward Voltage
逆電流
Reverse Current
熱抵抗
Thermal Resistance
V
F
I
R
θjl
θja
パルス測定
Pulse measurement
V
R =
V
RM
,
パルス測定
Pulse measurement
I
F =
1.4A,
MAX
MAX
MAX
1.05
10
24
90
120
V
μA
℃/W
接合部・リード間
Junction to Lead
接合部・周囲間
Junction to Ambient
アルミナ基板実装
On alumina substrate
プリント基板実装
On glass-epoxy substrate
MAX
MAX
130
（J534-1）

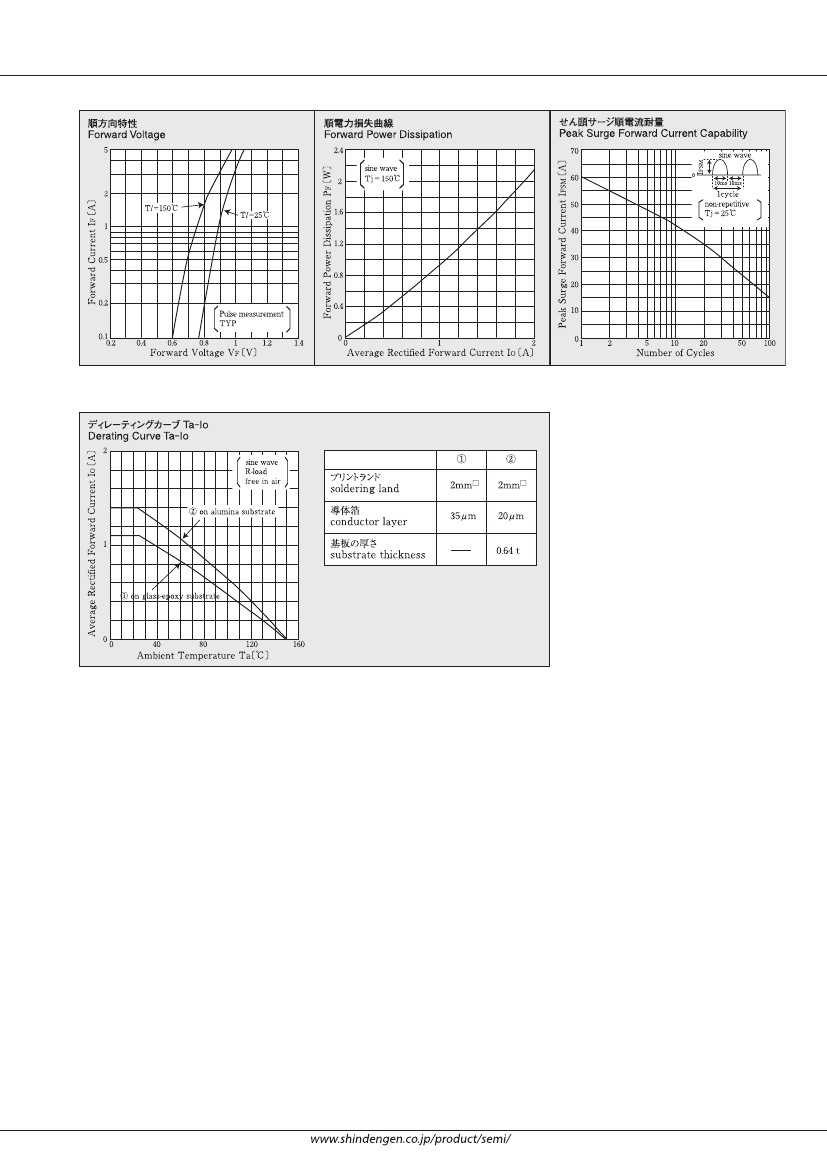

ご 注 意
1. ご採用に際しては、別途仕様書をご請求の上、ご確認をお願いいたします。
2. 本資料に記載されている½社½品の品質水準は、一般的な信頼度が要求される標準用途を意図しています。
その½品の故障や誤動½が直接生½や人½に½響を及ぼすような極めて高い品質、信頼度を要求される特
別、特定用途の機器、装½にご½用の場合には必ず事前に½社へご連絡の上、確認を得て下さい。 ½社の
½品の品質水準は以下のように分類しております。
【標準用途】
コンピュータ、OA 等の事務機器、通信用端末機器、計測器、AV 機器、アミューズメント機器、家電、
工½機器、パー½ナル機器、産業用機器等
【特別用途】
輸送機器（車載、船舶等）、基幹用通信機器、交通信号機器、防½/防犯機器、各種安全機器、医療
機器等
【特定用途】
原子力制御システム、航空機器、航空宇宙機器、海底中継機器、生½維持のための装½、システム
等
3. ½社は品質と信頼性の向上に絶えず努めていますが、必要に応じ、安全性を考慮した冗長設計、延焼防止
設計、誤動½防止設計等の手段により結果として人身事故、火½事故、社会的な損害等が防止できるようご
検討下さい。
4. 本資料に記載されている内容は、½品改良などのためお断りなしに変更することがありますのでご了承下さ
い。½品のご購入に際しましては事前に½社または特約店へ最新の情報をご確認下さい。
5. 本資料の½用によって起因する損害または特許権その他権利の侵害に関しては、½社は一切その責任を負
いません。
6. 本資料によって第三者または½社の特許権その他権利の実½に対する保証または実½権の許諾を行うもの
ではありません。
7. 本資料に記載されている½品が、外½為替及び外½貿易管理法に基づき規制されている場合、輸出には同
法に基づく日本½政府の輸出許可が必要です。
8. 本資料の一部または全部を½社に無断で転載または複½することを堅くお断りいたします。
Notes
1. If you wish to use any such product, please be sure to refer to the specifications issued by Shindengen.
2. All products described or contained herein are designed with a quality level intended for use in standard
applications requiring an ordinary level of reliability. If these products are to be used in equipment or devices
for special or specific applications requiring an extremely high grade of quality or reliability in which failures or
malfunctions of products may directly affect human life or health, a local Shindengen office must be contacted
in advance to confirm that the intended use of the product is appropriate. Shindengen products are grouped
into the following three applications according the quality grade.
【Standard applications】
Computers, office automation and other office equipment, communication terminals, test and
measurement equipment, audio/visual equipment, amusement equipment, consumer electronics,
machine tools, personal electronic equipment, industrial equipment, etc.
【Special applications】
Transportation equipment (vehicles, ships, etc.), trunk-line communication equipment, traffic signal
control systems, anti-disaster/crime systems, safety equipment, medical equipment, etc.
【Specific applications】
Nuclear reactor control systems, aircraft, aerospace equipment, submarine repeaters, life support
equipment and systems, etc.
3. Although Shindengen continuously endeavors to enhance the quality and reliability of its products, customers
are advised to consider and take safety measures in their design, such as redundancy, fire containment and
anti-failure, so that personal injury, fires, or societal damages can be prevented.
4. Please note that all information described or contained herein is subject to change without notice due to
product upgrades and other reasons. When buying Shindengen products, please contact the Company s
offices or distributors to obtain the latest information.
5. Shindengen shall not bear any responsibility with regards to damages or infringement of any third-party patent
rights and other intellectual property rights incurred due to the use of information on this website.
6. The information and materials on this website neither warrant the use of Shindengen's or any third party s
patent rights and other intellectual property rights, nor grant license to such rights.
7. In the event that any product described or contained herein falls under the category of strategic products
controlled under the Foreign Exchange and Foreign Trade Control Law of Japan, exporting of such products
shall require an export license from the Japanese government in accordance with the above law.
8. No reprinting or reproduction of the materials on this website, either in whole or in part, is permitted without
proper authorization from Shindengen.
