CW32F030-Smart fan (brushless motor BLDC driver)

【CW32】基于武汉芯源CW32的----智能小风扇

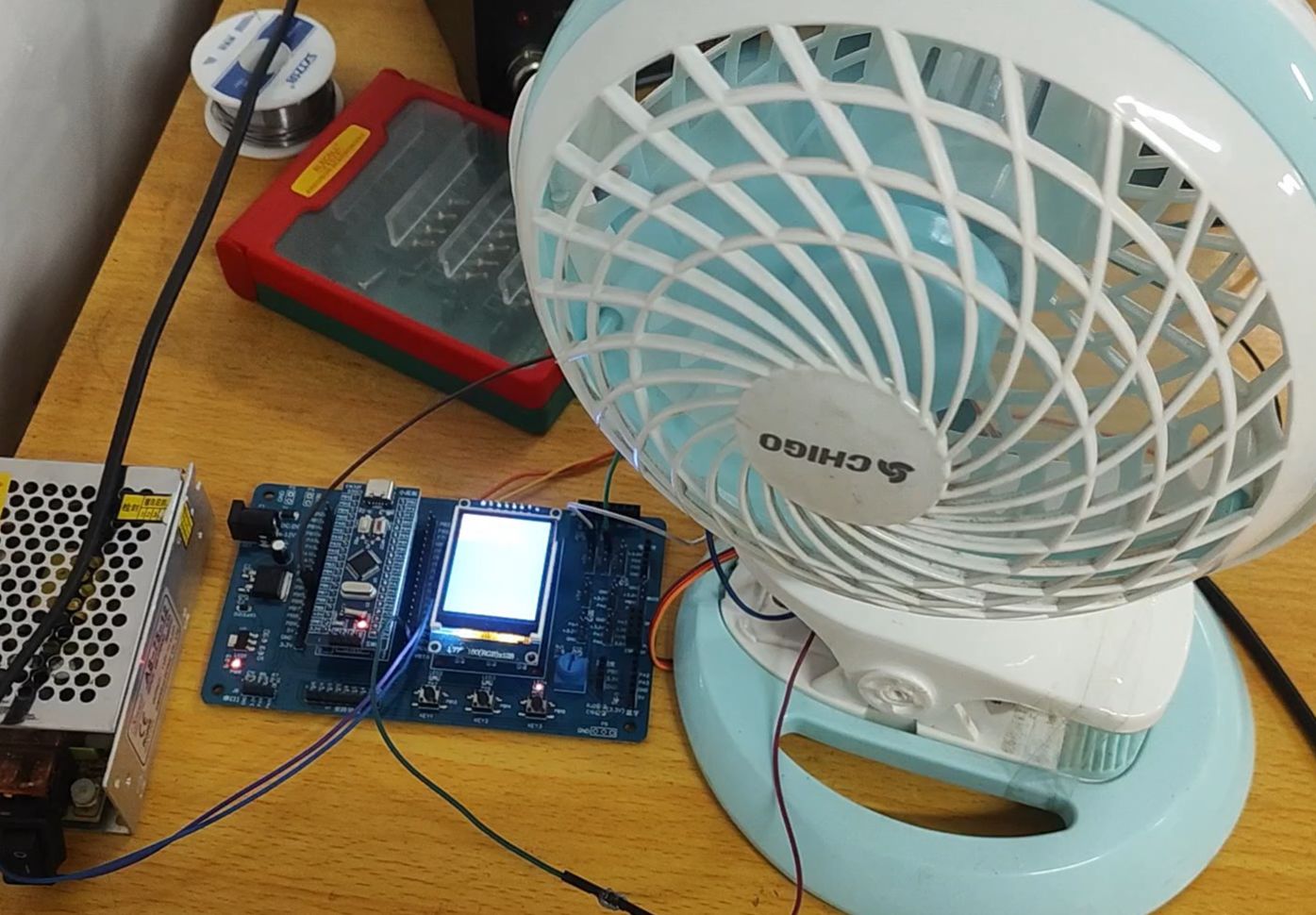

1.1实物展示：
正视面：
俯视面：
1.2项目制作缘由：
在这个炎热的夏季，因为实验室的空调坏掉了，所以室内温度实在太高人都要快要融化掉了！！！    打工人的命是真滴苦啊！！1.3项目方案：
硬件方案设计：
1、使用CW32F030C8T6---MCU作为本次项目的主要主角来负责主要的控制和计算。
2、使用L298N作为本次方案中的DC有刷电机的主要驱动芯片（因为方案简单成熟所以直接就加入进行使用）
3、使用EG2133（屹晶微电子有限公司）+ SN74HC245NSR（MOS隔离驱动）作为无刷直流电机驱动控制的设计方案。主要还是因为EG2133数据手册多为中文查看方便，并且属于国产芯片，价格相对比较便宜，因此作为一个首选条件。
4、以EG2133为驱动控制功率控制器件构成BLDC无刷电机驱动器，进行驱动设计控制。
5、使用LM358运放设计差分放大器，对无刷电机电流进行采样，精确控制对应的电流环进行对应的精确控制。
6、添加霍尔反馈，方便对电机进行速度和角度控制，防止出现乱项现象。（搞乱了很麻烦的！！！）
7、添加蓝牙模块进行远程控制、DHT11进行温湿度检测、使用NTC检测驱动和电机的外壳温度，防止过载、使用环境外部NTC进行外部温度同步。
所以在硬件的调试中为了防止硬件对人体进行高度的干扰，产生过度的基因突变，进而引起人类物种的大变化（说白了就是防止：亲爹亲妈见了你都说不认识了）。所以在调试硬件的过程中需要做好一定的安全措施，防止将自己的小命搭进去了。
因此，在考虑成本和实用性方面，大大简化设计的难度。降低调试的难度，减少问题。
软件方案设计：
软件方案还是用用的我们所熟悉的MDK5 + PS.CW32F030_DFP.1.0.0.pack（武汉芯源提供）进行整个项目的构建开发和调试。众所周知没有GDB的IDE都是垃圾！！！（这句话不晓得是哪个大佬讲的？？脑袋一片空白！！）
2、开发库使用武汉芯源配套提供的标准库进行开发即可。（与STM32标准库的类型差不多，如果同学使用的ST公司一直主推的HAL库，那就当我没有说。）
3、程序调试和下载：使用标准的DAP-Link进行程序下载和仿真调试。
4、核心控制算法的配置使用的是位置式的PID算法进行对风扇和温度的匹配控制。（如果各位还有不懂PID的请自行到B站去复习！！！在这里就不做详细的解释和说明，此处省略千万字。）
1.4项目思路说明：
一、硬件设计思路：
1、电源电路主要使用的是L7805的一个比较适中的一个晶体管降压，如果有合适的可以使用LM2596等功率大点的稳压芯片来进行配置。（主要是自己手边没有LM2596了，尴尬到抠jio。。。）
2、驱动隔离电路设计使用SN74HC245NSR（MOS隔离驱动）进行MCU输出PWM输出隔离控制，同时使用齐纳二极管进行对应的电源反向保护。反止电机电流反激到电源和MCU中。（在说出这句话的时候，已经上演了两场烟火晚会，并且无需门票进行观看！！！）
3、BLDC电路的核心成员：EG2133---三相独立半桥驱动芯片（屹晶微电子）
电路设计：EG2133---三相独立半桥驱动芯片
芯片描述：
EG2133是一款高性价比的大功率MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路。
EG2133高端的工作电压可达300V，低端VCC的电源电压范围宽4.5V～20V。该芯片具有闭锁功能防止输出功率管同时导通，输入通道HIN和LIN内建了一个下拉和上拉电阻，在输入悬空时使上、下功率MOS管处于关闭状态，输出电流能力IO+1.2A/-1.4A，采用TSSOP20封装。
4、反馈电路设计使用LM358进行一个对电流的放大采样使用同相放大3倍的电压数值，进行对电机的电流采样，进而得到对应的转速数值和方向向量同时得到对应的功率状态。
同时提供对应的霍尔传感器接口得到电机的方向向量和转速。
5、对应PCB展示：
二、软件设计思路：
1、程序思维框架：
         实现的功能：
      A、手动模式下：独立按键控制定点摇头、档位风速。OLCD可实时显示观察室内温度，湿度以及风扇的运行状态。
      B、自动模式下：风扇定时、智能温控（恒温控制）、以及低功耗节能（当到达一定温度的时候会自动休眠。）
      C、蓝牙模式下：遥控支持—风速控制、定点摇头、风扇定时、智能温控、低功耗节能、可实时在蓝牙观察室内温度，湿度以及风扇的运行状态。
3、软件主要使用MDK+PID算法进行配置控制：
程序的下载直接使用MDK中的DAP-Link即可实现一键下载和GDB仿真调试。
致谢：
感谢嘉立创和武汉芯源科技有限公司对本次项目的支持提供、技术指导和平台支持。对此由衷感谢！！！
