HER601
THRU
HER606
6.0 AMP HIGH EFFICIENCY RECTIFIERS
VOLTAGE RANGE
50 TO 600 Volts
CURRENT
FEATURES
* Low forward voltage drop
* High current capability
* High reliability
* High surge current capability
* High speed switching
6.0 Amperes
R-6
.360(9.1)
.340(8.6)
DIA.
1.0(25.4)
MIN.
MECHANICAL DATA
* Case: Molded plastic
* Epoxy: UL 94V-0 rate flame retardant
* Lead: Axial leads, solderable per MIL-STD-202,
method 208 guranteed
* Polarity: Color band denotes cathode end
* Mounting position: Any
* Weight: 1.65 grams
.360(9.1)
.340(8.6)
.052(1.3)
.048(1.2)
DIA.
1.0(25.4)
MIN.
Dimensions in inches and (millimeters)
MAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS
Rating 25 C ambient temperature uniess otherwies specified.
Single phase half wave, 60Hz, resistive or inductive load.
For capacitive load, derate current by 20%.
TYPE NUMBER
Maximum Recurrent Peak Reverse Voltage
Maximum RMS Voltage
Maximum DC Blocking Voltage
Maximum Average Forward Rectified Current
.375"(9.5mm) Lead Length at Ta=50 C
Peak Forward Surge Current, 8.3 ms single half sine-wave
superimposed on rated load (JEDEC method)
Maximum Instantaneous Forward Voltage at 6.0A
Maximum DC Reverse Current
Ta=25 C
at Rated DC Blocking Voltage
Ta=100 C
Maximum Reverse Recovery Time (Note 1)
Typical Junction Capacitance (Note 2)
Operating and Storage Temperature Range T
J
, T
STG
NOTES:
HER601
HER602
HER603
HER604
HER605
HER606
UNITS
50
35
50
100
70
100
200
140
200
6.0
300
300
210
300
400
280
400
600
420
600
V
V
V
A
A
V
mA
mA
nS
pF
C
1.0
10.0
200
60
100
-55 +150
1.3
1.85
100
1. Reverse Recovery Time test condition: IF=0.5A, IR=1.0A, IRR=0.25A
2. Measured at 1MHz and applied reverse voltage of 4.0V D.C.

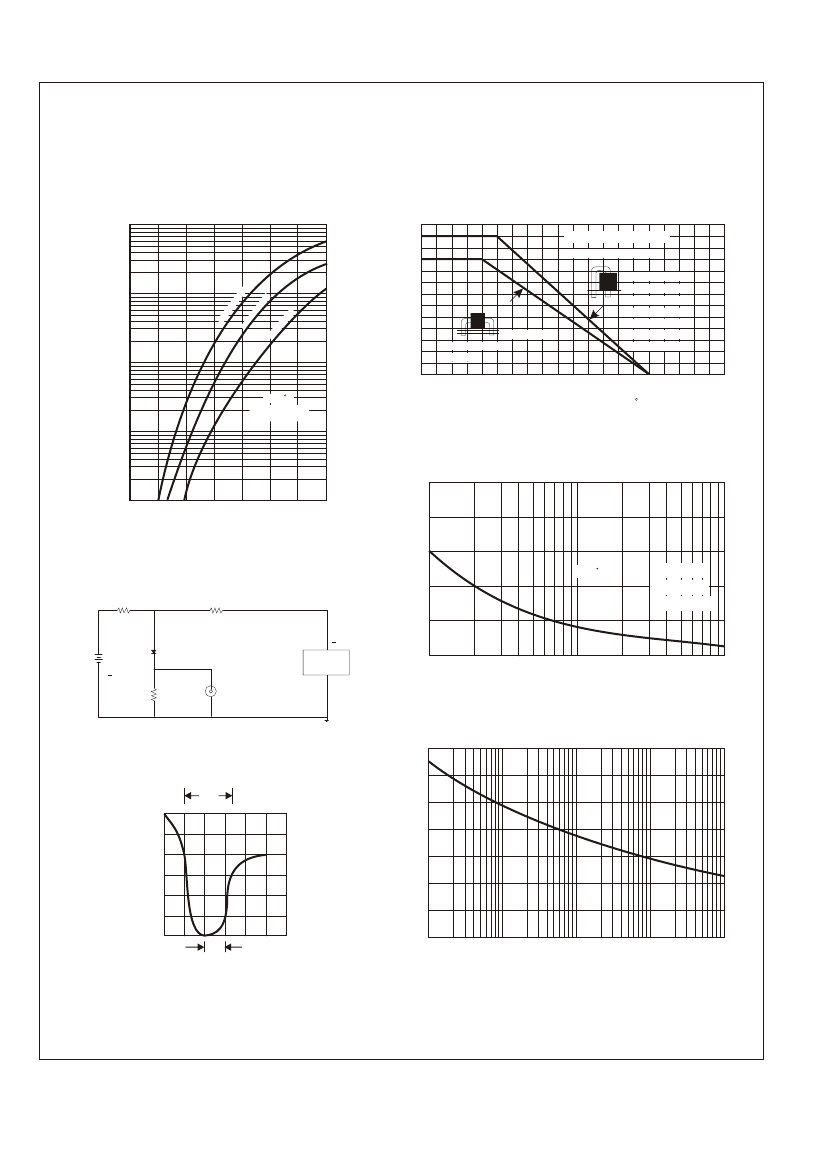

RATING AND CHARACTERISTIC CURVES (HER601 THRU HER607)
FIG.1-TYPICAL FORWARD
CHARACTERISTICS
100
AVERAGE FORWARD CURRENT,(A)
6
5
4
3
2
1
Single Phase Half Wave 60Hz
Resistive Or Inductive Load
FIG.2-TYPICAL FORWARD CURRENT DERATING CURVE
INSTANTANEOUS FORWARD CURRENT,(A)
Ground Plane
1" X 1" Copper
surface area
PC BOARD
Recommended
PC BOARD
Standard PC Board
Mounting
PC Board
Mounting
-6
0
HE
R6
HE
R6
04
-6
0
01
5
10.0
3
1.0
Tj=25 C
Pulse Width 300us
1% Duty Cycle
HE
R6
06
0
20
40
60
80
100
120
140
160
180
200
AMBIENT TEMPERATURE ( C)
FIG.4-MAXIMUM NON-REPETITIVE FORWARD
SURGE CURRENT
PEAK FORWAARD SURGE CURRENT,(A)
500
.1
.01
.2
.4
.6
.8
1.0
1.2
1.4
1.6
400
FORWARD VOLT
AGE,(V)
FIG.3- TEST CIRCUIT DIAGRAM AND REVERSE
RECOVERY TIME CHARACTERISTICS
50
W
NONINDUCTIVE
10
W
NONINDUCTIVE
300
Tj=25 C
8.3ms Single Half
Sine Wave
JEDEC method
200
100
(+)
25Vdc
(approx.)
( )
1
W
NON-
INDUCTIVE
OSCILLISCOPE
(NOTE 1)
D.U.T.
( )
PULSE
GENERATOR
(NOTE 2)
(+)
0
1
5
10
50
100
NUMBER OF CYCLES AT 60Hz
NOTES: 1. Rise Time= 7ns max., Input Impedance= 1 megohm.22pF.
2. Rise Time= 10ns max., Source Impedance= 50 ohms.
FIG.5-TYPICAL JUNCTION CAPACITANCE
175
150
125
100
75
50
25
trr
+0.5A
|
|
|
|
|
|
|
|
0
-0.25A
JUNCTION CAPACITANCE,(pF)
-1.0A
1cm
SET TIME BASE FOR
50 / 10ns / cm
0
0.1
0.5
1
2
5
10
20
50
100
200
500
1000
REVERSE VOLTAGE,(V)
