MTF and MTG Series
Full-Size (14 pin DIP)
• Resistance Weld Seal TCXO
• 5.0 or 3.3 Volt
• HCMOS, Sinewave, Clipped Sine
• 1.000MHz to 160.000MHz
• Stability down to ±1ppm
Electrical Specifications
H Option = HCMOS Output
Frequency Range
Frequency Stability
Load
Supply Current
Output
Frequency Range
Frequency Stability
Load
Supply Current
Output
Sinewave Output
Frequency Stability
Load
Supply Current
Output
1.000MHz to 160.000MHz
Down to ±1ppm
10K Ohms // 15pF
35mA
Logic”1” Level = 0.9Vdd min.
Logic”0” Level = 0.1Vdd max.
8.000MHz to 160.000MHz
Down to ±1ppm
10K Ohms // 15pF
3mA
1.0V p-p min.
8.000MHz to 160.000MHz
Down to ±1ppm
50 Ohms
5mA
7dBm
See Part Numbering Guide
-40°C to +85°C
5.0Vdc ±5%
3.3Vdc ±5%
±3ppm min.
2.5Vdc ±2.0Vdc Positive Slope
1.65Vdc ±1.5Vdc Positive Slope
No Connect
±10ppm min.
±1ppm per year max.
±0.3ppm
±0.3ppm
40/60%
S Option = Clipped Sine Output
Z Option = Sinewave Output
Operating Temperature Range
Storage Temperature Range
Supply Voltage (Vdd)
Internal Trim (Top of can)
Control Voltage
Pin 1 Connection
Frequency Stability
Vdd = 5V
Vdd = 3.3V
Vdd = 5V
Vdd = 3.3V
Blank
V Option
vs. Aging
vs. Voltage (with a 5% change)
vs. Load (with a 10% change)
@50% of waveform w/CMOS load
Symmetry
www.mmdcomp.com
Toll Free 949-709-5075 / Fax: 949-709-3536
Specifications subject to change without notice
OS19
Revision:
12/21/06 E
Part Numbering Guide
MT
14 pin DIP
Series Option
G = G Series(w/ Trimmer)
F = F Series(w/o Trimmer)
RoHS Compliant
Blank = Not Compliant
F = Is Compliant
Supply Voltage
5 = 5 Volt
3 = 3.3 Volt
Frequency Stability
10 = ±1ppm
15 = ±1.5ppm
20 = ±2ppm
25 = ±2.5ppm
30 = ±3ppm
35 = ±3.5ppm
50 = ±5ppm
Operating Temp. Range
A = 0°C to +50°C
B = -10°C to +60°C
C = -20°C to +70°C
D = -30°C to +70°C
E = -30°C to +80°C
F = -40°C to +85°C
G = 0°C to +70°C
Output Type
H = HCMOS
S = Clipped Sinewave
Z = Sinewave
Frequency
Pin 1 Connection
Blank = No Connect
V = Voltage Control
* Check with factory for additional stability vs. temperature options
Cut Leads and Gull-Wing are also available for this package.
Refer to VA1 and VA3 for these specs.

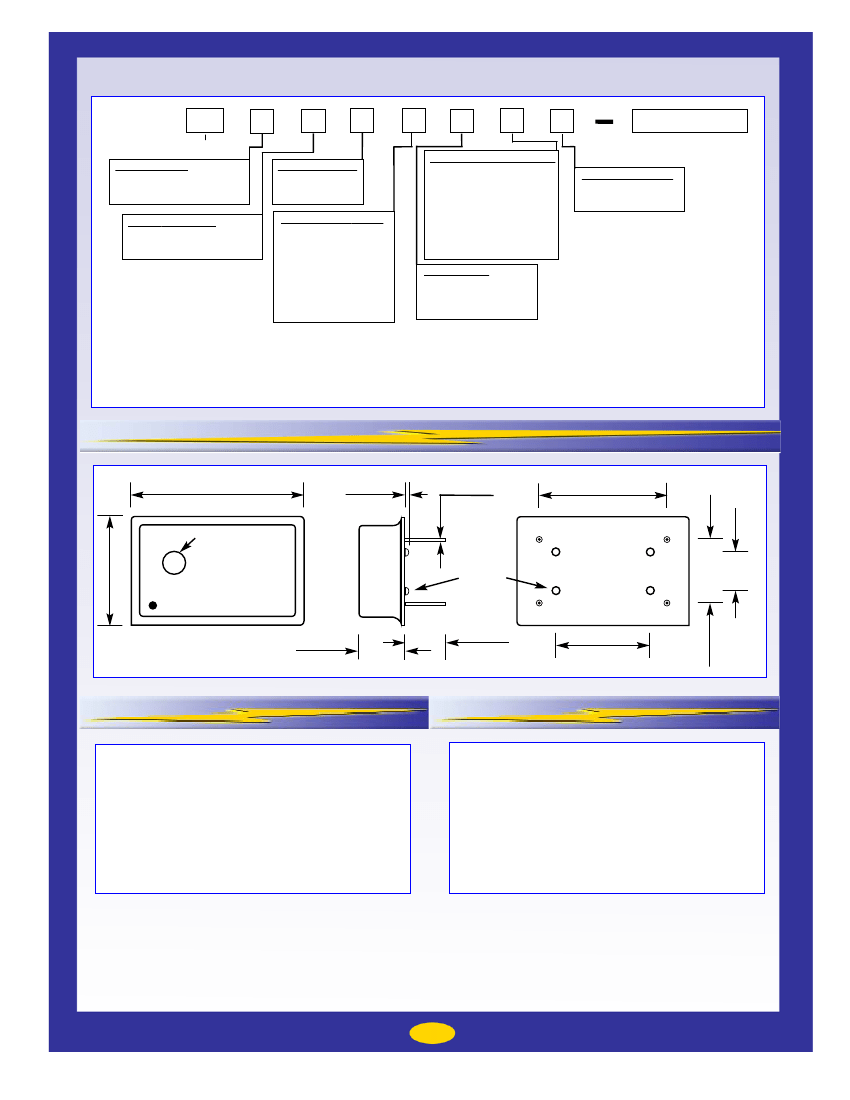

Mechanical Dimensions
20.2 max
.795 max
0.80 max
.031 max
15.24 ±0.2
.600 ±.008
8
14
5.3
.209
7.62 ±0.13
.300 ±.005
.45 max
.018 max
Optional
12.8 max
.504 max
Markings
Glass
Standoffs
(X4)
7
6.35 max
.250 max
10.7 ±0.2
.421 ±.008
1
7.5 max
.295 max
Pin Connections
Markings
P i n 1 : C o n t r o l Vo l t a g e o r N / C
Pin 7: Case Ground
Pin 8: Output
P i n 1 4 : S u p p l y Vo l t a g e
Line 1: MMD
Line 2: Part Number
Line 3: Frequency
Line 4: Date Code
