CO72L-125.000

Description
XO, Clock, 1MHz Min, 125MHz Max, 125MHz Nom
CategoryPassive components    oscillator
File Size25KB,1 Pages
ManufacturerRaltron
Websitehttp://www.raltron.com/
Environmental Compliance
Download Datasheet Parametric View All

CO72L-125.000 Overview

XO, Clock, 1MHz Min, 125MHz Max, 125MHz Nom

CO72L-125.000 Parametric

Parameter NameAttribute value
Is it lead-free?Lead free
Is it Rohs certified?conform to
MakerRaltron
package instructionDIP4/14,.3
Reach Compliance Codecompliant
Installation featuresTHROUGH HOLE MOUNT
Number of terminals4
Maximum operating frequency125 MHz
Minimum operating frequency1 MHz
Nominal operating frequency125 MHz
Maximum operating temperature85 °C
Minimum operating temperature-40 °C
Package body materialMETAL
Encapsulate equivalent codeDIP4/14,.3
power supply5 V
Certification statusNot Qualified
Maximum slew rate50 mA
Nominal supply voltage5 V
surface mountNO
Base Number Matches1

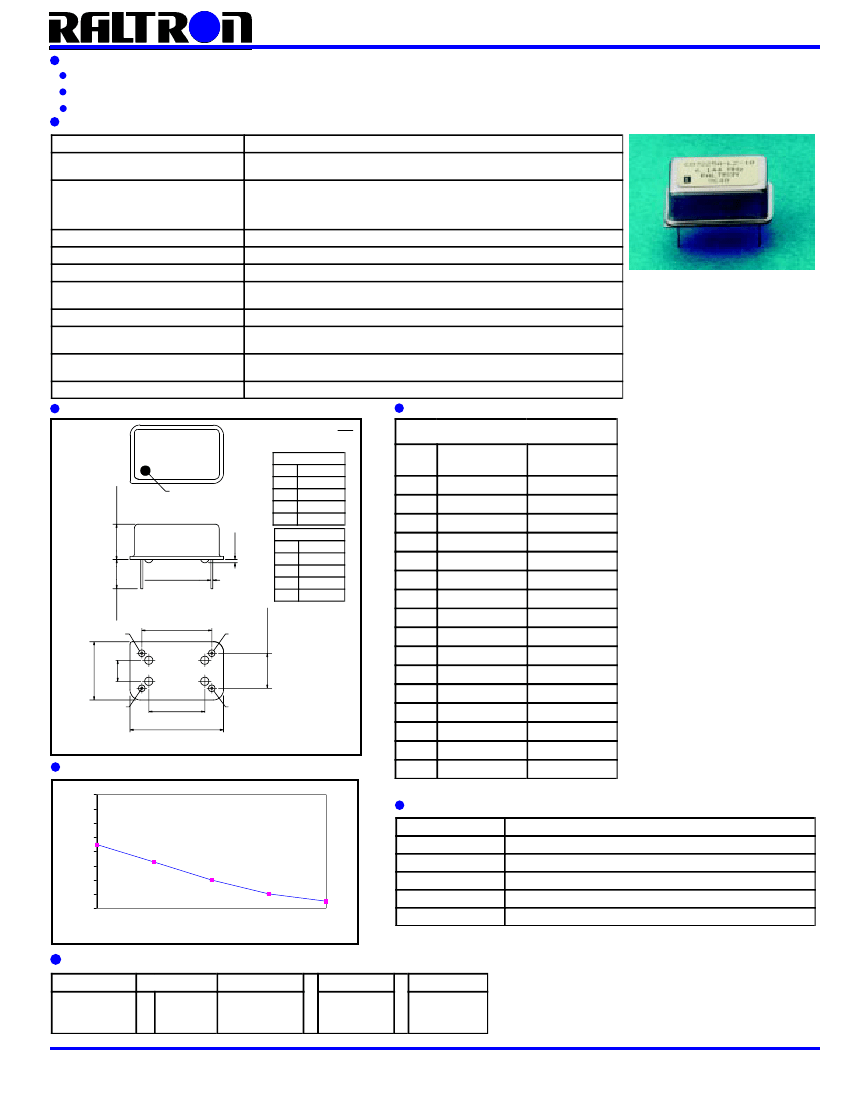

HIGH STABILITY THROUGH HOLE CLOCK OSCILLATORS
FEATURES
COST EFFECTIVE MPU CLOCK
TOLERANCE AND STABILITY TO
±
5 PPM
CUSTOM SPECIFICATIONS
SPECIFICATIONS
FREQUENCY RANGE
FREQUENCY STABILITY OVER
TEMPERATURE RANGE (REF. TO25°C)
SERIES CX71, CX72 AND CX73
1.00 MHz TO 125.00 MHz
±5 PPM TO ±50 PPM MAX AT VCC = +5.0 VDC (SEE TABLE 1)
0°C TO +50°C (NARROW)
0°C TO +70°C (STANDARD)
-40°C TO +85°C (EXTENDED)
AT VCC = +5.0VDC AND STANDARD LOAD (SEE TABLE 1)
-40°C TO +85°C
±4 PPM MAX FOR THE FIRST YEAR AND ±20 PPM MAX FOR 10 YEARS
TTL, HCMOS, OR ACMOS
±3 PPM MAX FOR 10% VARIATION AT VCC = +5.0 VDC AT 25°C
+5.0 VDC ±5% (3.3 VDC AVAILABLE)
CONTROL PIN 1: HIGH OR OPEN (+2.0 VDC MIN)OUTPUT PIN 14: ENABLED
CONTROL PIN 1: LOW OR GND (+0.8 VDC MIN)OUTPUT PIN 14: DISABLED (HIGH Z)
±5 PPM MAX FOR 5% VARIATION AT VCC = +5.0 VDC
AND STANDARD LOAD AT 25°C
50 mA MAX AT VCC = +5.0 VDC AND STANDARD LOAD AT 25°C
OPERATING TEMPERATURE RANGE
STORAGE TEMPERATURE RANGE
AGING CHARACTERISTICS
OUTPUT WAVEFORM OPTIONS
FREQUENCY STABILITY OVER
LOAD VARIATION
SUPPLY VOLTAGE
ENABLE DISABLE FUNCTION
FREQUENCY STABILITY OVER SUPPLY
VOLTAGE VARIATION
SUPPLY CURRENT
OUTLINE DRAWING
MARKING
AREA
TEMPERATURE RANGE DESIGNATIONS
mm
Scale none Dimension in
inch
PIN CONNECTION
CX7
PIN
1
FUNCTION
N/C
GROUND
OUTPUT
VCC
CE7
PIN
1
FUNCTION
E/D
GROUND
OUTPUT
VCC
TABLE 1
CODE
A
B
C
D
E
F
G
H
I
J
TEMPERATURE
RANGE
0°C TO +50°C
0°C TO +50°C
0°C TO +50°C
0°C TO +50°C
0°C TO +50°C
0°C TO +70°C
0°C TO +70°C
0°C TO +70°C
0°C TO +70°C
0°C TO +70°C
0°C TO +70°C
-40°C TO +85°C
-40°C TO +85°C
-40°C TO +85°C
-40°C TO +85°C
-40°C TO +85°C
TEMPERATURE
STABILITY
± 5 PPM
± 10 PPM
± 15 PPM
± 20 PPM
± 25 PPM
± 10 PPM
± 15 PPM
± 20 PPM
± 25 PPM
± 35 PPM
± 50 PPM
± 20 PPM
± 25 PPM
± 30 PPM
± 35 PPM
± 50 PPM
.300 ± .020
7.62 ± 0.5
COLORED DOT
DESIGNATES
PIN 1 LOCATION
7
8
14
0.86
.034
0.45 ± .076 DIA
7
8
14
.250 ± .020
6.30 ± 0.5
.018 ± .003 DIA
7.62 ± .127
PIN 1
15.24 ± .127
.600 ± .005
PIN 7
.520 ± .020
13.2 ± 0.5
4.58
.180
.300 ± .005
K
L
12.2
.480
20.8
.820
PIN 8
PIN 14
M
O
P
Q
AVAILABLE IN GULL WING CONFIGURATION
PHASE NOISE CHARACTERISTICS
0
-20
-40
-60
dBc
-80
-100
-120
-140
-160
10 Hz
100 Hz
1 KHz
Offset from carrier
10 KHz
-70
-95
-120
-140
-150
MECHANICAL CHARACTERISTICS
MECHANICAL SHOCK IEC-68-2-27 TEST EA, 30g FOR 18 ms HALFSINE
VIBRATION
THERMAL SHOCK
SEAL
SOLDERING HEAT
MECHANICAL
IEC 68-2-6 (TEST FC) 0.35 mm, 5g, 10-2 kHz, 6 CYCLES AXIS
IEC 68-2-14 (TEST NA), 30 min IN EACH TEMPERATURE EXTREME
IEC 68-2-17 (TEST QC)
IEC 68-2-20A
14 PIN DIP, LEADED, PER OUTLINE DRAWING
100 KHz
PART NUMBERING SYSTEM
SERIES
CO7
CE7
1
2
3
OUTPUT
TTL
HCMOS
ACMOS
CODE
A THROUGH M
-
FREQUENCY
IN MHz
-
SYMMETRY
T (45/55%)
EXAMPLE:
CO73B-27.000
ACMOS OUTPUT, ±15 PPM OVER 0° C TO +50° C
Raltron Electronics Corporation 10651 NW 19th St. Miami, Florida 33172 U.S.A.
Tel: 305-593-6033 Fax: 305-594-3973 e-mail: sales@raltron.com Internet: http://www.raltron.com
