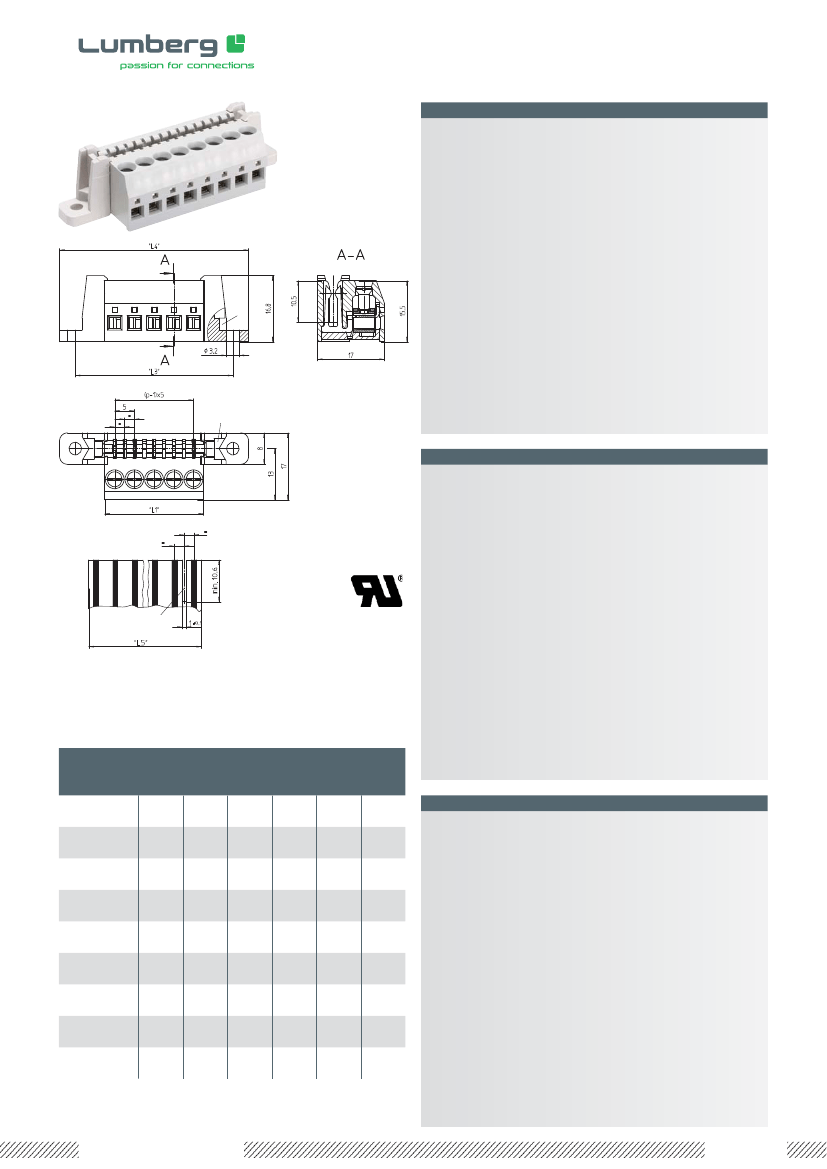

Leiterplatten-Direktsteckverbinder mit Schraubanschlussklemmen, Raster 5,0 mm
Direct connectors for printed circuit boards with screw terminals, pitch 5.0 mm
Connecteurs directs pour cartes imprimées avec bornes à vis, pas 5,0 mm
5 RS FK
Buchsenleiste für direktes Stecken mit Schraubanschluss-
klemmen, Fahrstuhlklemmkörper ohne Untersteckschutz,
mit Prüfabgriff und vormontiertem Flanschpaar FK
1. Werkstoffe
Kontaktträger
Kontaktfeder
Klemmkörper
Schraube
2. Mechanische Daten
Kontaktierung mit
Leiterplatte 1,5–1,6 mm
Anschließbare Leiter Schraubanschluss
max. Querschnitt
2,5 mm
2
*a
3. Elektrische Daten
Bemessungsstrom
Bemessungsspannung
Prüfspannung
Isolationsgruppe
Kriechstrecke
1
Kriechstromfestigkeit
2
nach VDE 0110
nach DIN 0303
5A
250 V AC, ohne Leiterplatte
> 3,0 kV eff.
C
4,0 mm
KB 300
PPO
CuSn, verzinnt
Stahl, verzinkt
Stahl, verzinkt
1
*a
2
5 RS FK
Socket board for direct mating with screw terminals, lift
clamp without protection against misplacing, with test hole
and mounted pair of flanges FK
1. Materials
Insulating body
Contact spring
Clamp
Screw
2. Mechanical data
*b
printed circuit board 1.5–1.6 mm
Mating with
Connectable conductors screw terminal
max. section
2.5 mm
2
3. Electrical data
Rated current
Rated voltage
Test voltage
Insulation group
Creepage distance
1
Tracking resistance
2
according to DIN VDE 0110
according to DIN 0303
5A
250 V AC, without printed circuit board
> 3.0 kV eff.
C
4.0 mm
KB 300
PPO
CuSn, tinned
steel, zincked
steel, zincked
®
*a passend für Sechskantmutter M3 nach DIN 934
suitable for hexagonal nut M3 according to DIN 934
approprié pour écrou hexagonal M3 suivant DIN 934
*b Leiterplattenbeispiel mit Ausnehmung für Kodierstück SP 4
example of printed circuit board with recess for keying insert SP 4
exemple de carte imprimée avec exclusion pour détrompeur SP 4
Bestellbezeichn. Polzahl
Designation
poles
Désignation
pôles
Abmessungen
Dimensions
Dimensions
L1 (mm) L3 (mm) L4 (mm) L5 (mm)
VE
PU
UE
1
2
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
RS
RS
RS
RS
RS
RS
RS
RS
RS
RS
RS
RS
RS
RS
RS
RS
RS
RS
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
FK
FK
FK
FK
FK
FK
FK
FK
FK
FK
FK
FK
FK
FK
FK
FK
FK
FK
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
14,9
19,9
24,9
29,9
34,9
39,9
44,9
49,9
54,9
59,9
64,9
69,9
74,9
79,9
84,9
89,9
94,9
99,9
30,0
35,0
40,0
45,0
50,0
55,0
60,0
65,0
70,0
75,0
80,0
85,0
90,0
95,0
100,0
105,0
110,0
115,0
38,0 15,0
43,0 20,0
48,0 25,0
53,0 30,0
58,0 35,0
63,0 40,0
68,0 45,0
73,0 50,0
78,0 55,0
83,0 60,0
88,0 65,0
93,0 70,0
98,0 75,0
103,0 80,0
108,0 85,0
113,0 90,0
118,0 95,0
123,0 100,0
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
5 RS FK
Réglette à prises femelles pour enfichage direct avec bornes
à vis, cage ascenseur sans protection contre mauvais enfi-
chage, avec prise de test et collets FK attachés
1. Matériaux
Corps isolant
Ressort de contact
Cage
Vis
2. Caractéristiques mécaniques
Raccordement avec
carte imprimée 1,5–1,6 mm
Conducteurs raccordables à la borne
Section max.
2,5 mm
2
4. Caractéristiques électriques
Courant assigné
Tension assignée
Tension d’essai
Groupe d’isolement
Distance d’isolement
1
Tenue de claquage
2
suivant DIN VDE 0110
suivant DIN 0303
5A
250 V AC, sans carte imprimée
> 3,0 kV eff.
C
4,0 mm
KB 300
PPO
CuSn, étamé
acier, zingué
acier, zingué
1
Verpackung: lose im Karton
Packaging: in bulk in a cardboard box
Emballage: en vrac dans un carton
2
www.lumberg.com
11/2012
