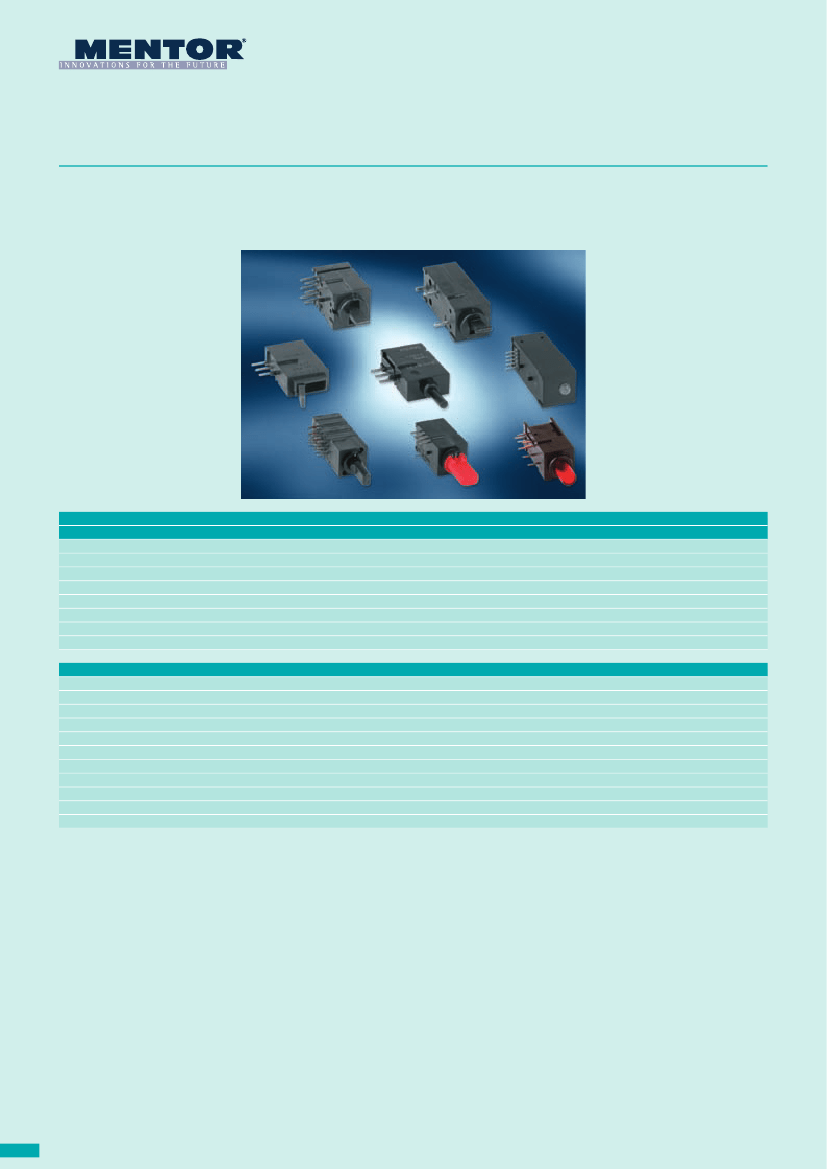

THT Schaltersysteme
Die MENTOR-Schalterserie entspricht in ihrer Konzeption den seit Jahrzehnten
bekannten und durch millionenfachen Einsatz in der Industrieelektronik bewährten
Ausführungen. Sie wurden im Hinblick auf die speziellen Bedürfnisse der THT-
Technologie entwickelt. Taster und Schalter nehmen im Bereich der Frontplatten-
Einbauelemente einen wesentlichen Raum ein. Es gibt vielfältige Ausführungen
je nach Anwendungszwecken. Eine
prinzipielle Unterscheidung ergibt sich
aus der Art der Betätigung: Kipphebel-
betätigung, Drücken, Drehen, Schieben.
Es werden Schalter als 1- und 2-polige
Ausführungen auch mit Umschaltfunk-
tionen angeboten. Für spezielle Anwen-
dungen werden sogenannte Kurzhubta-
sten eingesetzt.
THT Switch Series
The MENTOR switch series use the same concept as the types that have been used
for decades and tried and tested a million times in industrial electronics. They are
developed to meet the special requirements of THT-technology. Push buttons and
switches play an important part in the area of front panel components. There is a
variety of types for specific applications. A fundamental differentiation results from
the way of operating those components:
tipping toggle switches, pressing, rota-
ting, sliding. Switches are offered as 1-
and 2-pole versions including a shifting
function. So called short lift buttons are
used for specific purposes.
Allgemeine Technische Daten (Auswahl bzw. Abweichungen zu den
folgenden allgem. Daten: siehe Beschreibung des jeweiligen Artikels)
Befstigungselemente
Fixierpins und Frontplattenbohrung
Lötbarkeit
DIN IEC 68-2-20 (260°C
≤5
s)
Betriebstemperatur
-40°C ... +85°C
Klima
GPF DIN 40040
Anschlüsse
verzinnt
Beschriftung
je nach Ausführung Bedruckung oder gelasert
Verpackung
Beutel oder Stangenmagazine
Gehäusewerkstoff
PC UL94 schwarz
Technische Details
Schaltspannung
≤60V
≅
Schaltstrom
≤0,5A
Ruhestrom
≤2A
Schaltleistung
≤6VA
Prüfspannung
500V / 50Hz
Durchgangswiderstand
<30mΩ
Isolationswiderstand
>10
10
Ω
Lebensdauer
2 x 10
4
Schaltspiele
ESD-fest gegen Front
<8kV
Schutzart
IP 50 DIN 40050
Mindestbestellmengen für Sonderausführungen auf Anfrage.
General Technical Data (Selection and deviations from the following
general data: see description of the respective item)
Fixing elements
Fixing pin and front panel hole
Solderability
DIN IEC 68-2-20 (260°C
≤5
s)
Operating temperature
-40°C ... +85°C
Climate
GPF DIN 40040
Terminals
verzinnt
Marking
je nach Ausführung Bedruckung oder gelasert
Packaging
Beutel oder Stangenmagazine
Housing material
PC UL94 schwarz
Technical Details
Operating voltage
≤60V
≅
Operating current
≤0,5A
Zero signal current
≤2A
Contact rating
≤6VA
Test voltage
500V / 50Hz
Volume resistance
<30mΩ
Insulation resistance
>10
10
Ω
Life time
2 x 10
4
cycles
ESD to front
<8kV
Degree of protection
IP 50 DIN 40050
Minimum quantity for special design on request.
8

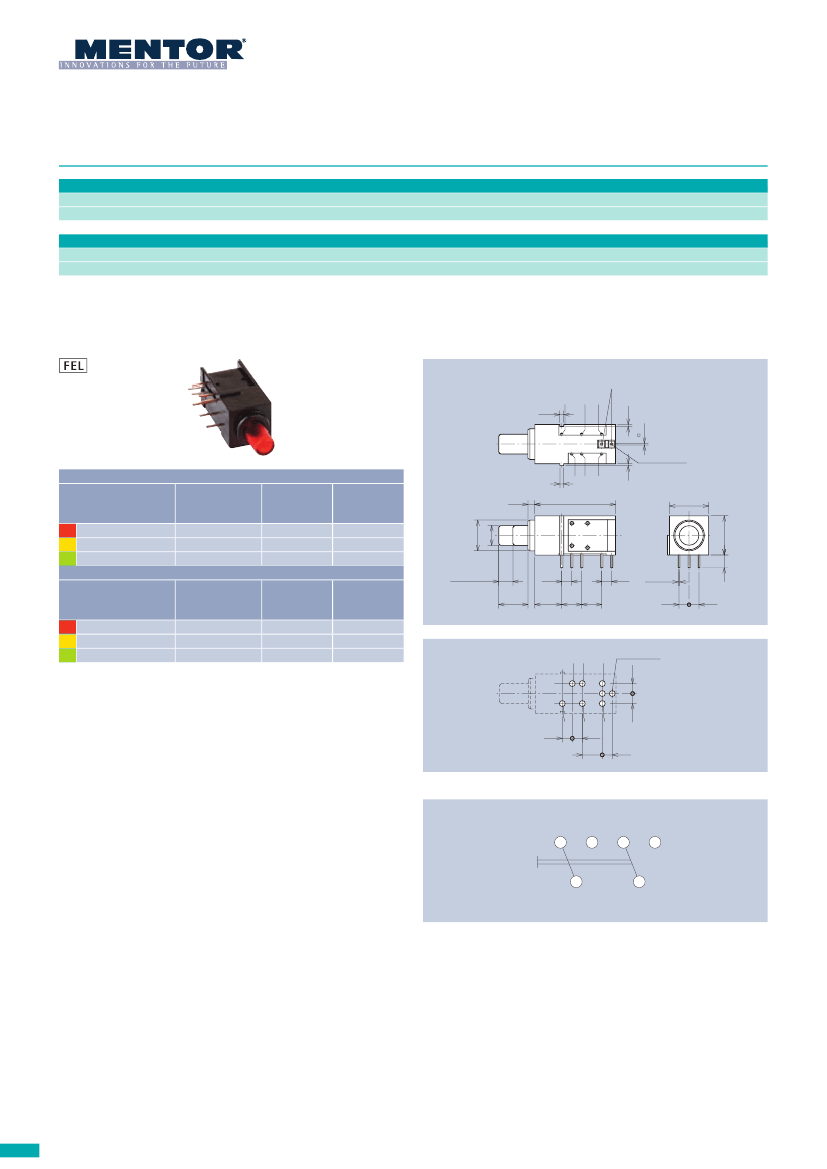

Druckschalter
Push-button Switches 2 pole
2-polig mit Rast- und Tastfunktion with Switch and Touch Function
Allgemeine Hinweise und Technische Daten
Allgemeine Hinweise und technische Daten: siehe Seite 8
Technische Daten LED‘s: siehe Seite 64
Spezifische Technische Daten
Durchgangswiderstand: <50mΩ
Betätigungskraft: max. 8N
Der Druckschalter mit Rastfunktion und die Drucktaste mit Impulsfunktion lassen
sich optimal anreihen. Die Bauteile sind lötbaddicht und waschbar. Die ohne und
mit LED‘s bestückten und somit beleuchteten Druckschalter haben transparente
Tasten in den Farben rot, gelb und grün.
General Remarks and Technical Data
General remarks and technical data: see page 8
Technical Data LEDs: see page 64
Specific Technical Data
Volume resistance: <50mΩ
Operating force: max. 8N
The press switch with a push-push function the push button with impulse function
can optimally be stringed. The components are soldering bath proof and washable.
All press switches have transparent buttons in red, yellow and green color, i.e. those
without LEDs as well as the ones illuminated by LEDs.
LED-Anschlüsse LED-Terminals
2A
1.05
1B 3A
0.55
0.5
Anode (+)
1
2B 3B 1A
20.5
0.5
.
Farbe · Color
red
yellow
green
Farbe · Color
red
yellow
green
Funktion R-R · Function R-R
Art.-Nr.
ID
LED-Type
mit LED
818
with LED
819
A1820
1844.2332
A3
1844.1732
A4
1844.1832
Funktion R-T · Function R-T
Art.-Nr.
ID
LED-Type
mit LED
821
with LED
822
A1823
1844.6235
A3
1844.6735
A4
1844.6835
Art.-Nr.
ohne LED
without LED
1844.1233
1844.1733
1844.1833
Art.-Nr.
ohne LED
without LED
1844.6234
1844.6734
1844.6834
1.76
9.95
Ø 7.8
7.4
6.84
5.08
5.08
2.54
2.54
2B 3B
1A
Anode(+)
2.54
2A
2.54
1B
2.54
5.08
3A
2.54
Layoutvorschlag · Layout Suggestion
2A 3A
2B
2.54
3B
1A
Schaltbild · Wiring Diagram
1B
16
Magerdruck keine Lagerware · Bestellmenge und Preise auf Anfrage · Light printing non-stock item · Quantity and prices on request
3.2
Hub/stroke3.6
2.54
2.54
0.4 x0.6
9.95
Ø5
