CHOKE COILS
EU
RoHS
LPC
インダクタ
Inductor
パワーチップインダクタ
Power Chip Inductors

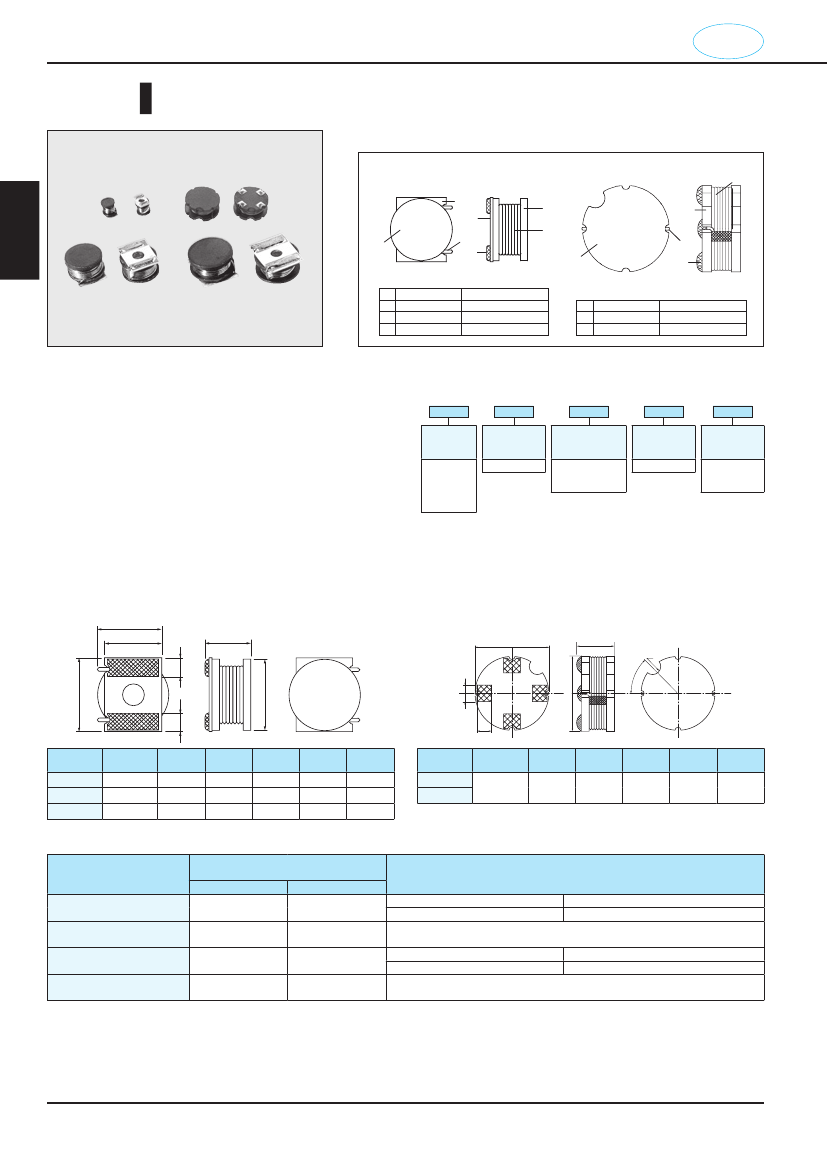

■構造図 Construction
LPC4045、
LPC10065、
LPC12065
②
②
③
④
①
LPC9040N、LPC9040E
①
②
③
②
①
③
①
②
③
④
フ ライ コア
ェ ト
セラ ッ
ミク
マグネ トワイ
ッ
ヤ
電極
Ferrite core
Ceramic substrate
Magnet wire
Electrode
① フ ライ コア
ェ ト
Ferrite core
② マグネ トワイ
ッ
ヤ Magnet wire
③ 電極
Electrode
■特長 Features
●
●
●
●
●
●
●
●
●
●
●
●
独自の構造、巻線技術により、½直流抵抗、高許容電
流を実現しました。
面実装タイプで、自動搭載に対応します。
はんだ付け性、耐環境性に優れています。
リフローはんだ付けに対応します。
端子鉛フリー品は、欧州RoHS対応品です。
AEC-Q200に対応
（データ取得）
しています
（LPC4045）
。
Low DC resistance and high allowable current are realized
by the original construction and wiring technology.
Automatic surface mounting is applicable.
Excellent solderability and endurance environment.
Suitable for reflow soldering.
Products with lead free termination meet EU-RoHS requirements.
AEC-Q200 Qualified (LPC4045).
■品名構成 Type Designation
例 Example
LPC4045
品 種
Product
Code
LPC4045
LPC9040N
LPC9040E
LPC10065
LPC12065
A
端子表面材質
Terminal
Surface Material
A：SnAg
TE
二次加工
Taping
TE：Plastic
embossed
BK：Bulk
221
公称インダクタンス
Nominal
Inductance
3 digits
K
許容差
Tolerance
K ：±10%
M：±20%
N ：±30%
■外½寸法 Dimensions［mm½
LPC4045、LPC10065、LPC12065
E
D
B
端子表面材質は鉛フリーめっき品が標準となります。
環境負荷物質含有についてEU-RoHS以外の物質に対するご要求がある場合にはお問合せください。
テーピングの詳細については巻末のAPPENDIX Cを参照してください。
The terminal surface material lead free is standard.
Contact us when you have control request for environmental hazardous material other than the
substance specified by EU-RoHS.
For further information on taping, please refer to APPENDIX C on the back pages.
LPC9040N、LPC9040E
C
B
R1
F
C
F
A
D
½ 名
Type
LPC4045
A
B
C±0.2
4.5
10.4
12.4
D±0.2
3
8
10
E
F
½ 名
Type
LPC9040N
LPC9040E
A
9.0±0.1
B
A
F
C
E
D
E
F
φ4.0±0.2 4.3±0.2
（3.5） 1.0±0.3
（9.0） 2.5±0.2
（11.0） 3.7±0.3
LPC10065
φ10.0±0.2 7.5 Max.
LPC12065
φ12.0±0.2 7.5 Max.
4.9Max. 10.2Max. 1.8±0.2 45°
±6° 2.0±0.2
■性½ Performance
試験項目
Test Items
熱衝撃
Heat shock
½温放½
Low temperature exposure
高温放½
High temperature exposure
耐湿性
Moisture endurance
規格値 Performance Requirements
ΔL/L
保証値 Limit
代表値 Typical
±5％
±5％
±5％
±5％
±1.3％
±1.3％
±1.3％
±1.6％
試験方法
Test Methods
−40℃
（30min.）
/＋85℃
（30min.）100 cycles LPC4045, LPC9040N, LPC10065, LPC12065
−40℃
（30min.）
/＋125℃
（30min.）100 cycles LPC9040E
−40℃±2℃, 500h
85℃±2℃, 500h
125℃±2℃, 500h
40℃±2℃, 90%〜95%RH, 500h
LPC4045, LPC9040N, LPC10065, LPC12065
LPC9040E
■½用上の注意 Precautions for Use
●
●
●
●
インダクタに強い力、過度の衝撃を加えると電気、磁気特性が変化することがありますので、搭載時及び搭載後に過度の衝撃が加わらないようにしてください。
コイルボビンにフェライトを½用している½品のため、スイッチング周波数により、発熱量が異なるので½用温度範囲以下になるようにご½用ください。
Avoid strong pressure or excessive shock at mounting or after mounting because electric/magnetic characteristics may change if it is applied to the inductors.
Due to the products using ferrite for coil bobbins, use them within each opereting temperatane range because the volume of generating heat varies depending on
switching frequency.
Oct. 2014
本カタログに掲載の仕様は予告なく変更する場合があります。ご注文およびご½用前に納入仕様書で内容をご確認ください。
車載機器、医療機器、航空機器など人½に関わったり、あるいは甚大な損害を引き起こす可½性のある機器へのご½用を検討される場合には、必ず事前にご相談ください。
Specifications given herein may be changed at any time without prior notice. Please confirm technical specifications before you order and/or use.
Contact our sales representatives before you use our products for applications including automotives, medical equipment and aerospace equipment.
Malfunction or failure of the products in such applications may cause loss of human life or serious damage.
www.koanet.co.jp
■定格 Ratings
LPC4045 包装数/リ
ール Q’
ty/Reel:2500pcs
½ 名
Type
LPC4045ATE
LPC4045ATE
LPC4045ATE
LPC4045ATE
LPC4045ATE
LPC4045ATE
LPC4045ATE
LPC4045ATE
LPC4045ATE
LPC4045ATE
LPC4045ATE
LPC4045ATE
LPC4045ATE
LPC4045ATE
LPC4045ATE
LPC4045ATE
LPC4045ATE
LPC4045ATE
1R0M
1R5M
2R2M
3R3M
4R7M
6R8M
100K
150K
220K
330K
470K
680K
101K
151K
221K
331K
471K
681K
公称インダクタンス 直流抵抗 許容直流電流 自己共振周波数
Nominal
DC
Allowable
Self Resonant
Inductance Resistance DC Current
Frequency
（μH）
（Ω）Max. （A）Max.
（MHz）
1.0
0.015
3.10
90.0
1.5
0.020
2.80
70.0
2.2
0.023
2.50
55.0
3.3
0.044
1.80
45.0
4.7
0.062
1.45
35.0
6.8
0.075
1.30
25.0
10
0.10
1.02
23.5
15
0.15
0.84
18.5
22
0.21
0.70
14.0
33
0.41
0.52
12.0
47
0.52
0.46
10.5
68
0.67
0.40
8.0
100
0.92
0.28
6.3
150
1.80
0.25
5.2
220
2.25
0.18
3.9
330
4.27
0.15
3.0
470
5.23
0.14
2.7
680
6.67
0.12
2.2
LPC10065 包装数/リ
ール Q’
ty/Reel:500pcs
½ 名
Type
LPC10065ATE R68M
LPC10065ATE 1R0M
LPC10065ATE 1R5M
LPC10065ATE 2R2M
LPC10065ATE 3R3M
LPC10065ATE 4R7M
LPC10065ATE 6R8M
LPC10065ATE 100K
LPC10065ATE 150K
LPC10065ATE 220K
LPC10065ATE 330K
LPC10065ATE 470K
LPC10065ATE 680K
LPC10065ATE 101K
LPC10065ATE 151K
LPC10065ATE 221K
LPC10065ATE 331K
LPC10065ATE 471K
LPC10065ATE 681K
LPC10065ATE 102K
LPC10065ATE 152K
LPC10065ATE 222K
LPC10065ATE 332K
公称インダクタンス 直流抵抗 許容直流電流 自己共振周波数
Nominal
DC
Allowable
Self Resonant
Inductance Resistance DC Current
Frequency
（μH）
（Ω）Max. （A）Max.
（MHz）
0.68
6.0
（mΩ）
9.50
75.0
1.0
7.0
（mΩ）
9.00
65.0
1.5
8.0
（mΩ）
8.50
50.0
2.2
9.0
（mΩ）
7.50
40.0
3.3
0.012
6.80
30.0
4.7
0.017
5.70
25.0
6.8
0.024
4.70
20.0
10
0.036
3.90
15.0
15
0.054
3.15
12.0
22
0.080
2.60
9.00
33
0.120
2.30
8.00
47
0.175
1.79
6.00
68
0.255
1.48
5.00
100
0.380
1.22
4.00
150
0.580
1.00
3.00
220
0.850
0.82
2.50
330
1.30
0.67
2.00
470
1.85
0.57
1.50
680
2.70
0.47
1.00
1.0
（mH）
4.00
0.38
0.95
1.5
（mH）
6.10
0.31
0.85
2.2
（mH）
9.00
0.26
0.70
3.3
（mH）
13.5
0.21
0.55
インダクタ
Inductor
LPC9040N 包装数/リ
ール Q’
ty/Reel:1500pcs
½ 名
Type
公称インダクタンス 直流抵抗 許容直流電流 自己共振周波数
Nominal
DC
Allowable
Self Resonant
Inductance Resistance DC Current
Frequency
（μH）
（Ω）Max. （A）Max.
（MHz）
LPC12065 包装数/リ
ール Q’
ty/Reel:500pcs
LPC9040NATE 100M
10
0.07
1.55
25.0
LPC9040NATE 150K
15
0.09
1.40
21.0
公称インダクタンス 直流抵抗 許容直流電流 自己共振周波数
LPC9040NATE 220K
22
0.11
1.25
15.0
½ 名
Nominal
DC
Allowable
Self Resonant
LPC9040NATE 330K
33
0.14
1.10
13.5
Type
Inductance Resistance DC Current
Frequency
LPC9040NATE 470K
47
0.20
0.99
11.5
（μH）
（Ω）Max. （A）Max.
（MHz）
LPC9040NATE 680K
68
0.27
0.91
10.0
LPC12065ATE R68N
0.68
5.0
（mΩ）
10.0
77.0
LPC9040NATE 101K
100
0.41
0.70
8.0
LPC12065ATE 1R0N
1.0
7.0
（mΩ）
9.50
60.0
LPC9040NATE 151K
150
0.55
0.60
7.0
LPC12065ATE 1R5N
1.5
8.0
（mΩ）
9.00
47.0
LPC9040NATE 221K
220
0.81
0.50
5.0
LPC12065ATE 2R2N
2.2
10.0
（mΩ）
8.00
38.0
LPC9040NATE 331K
330
1.86
0.29
3.3
LPC12065ATE 3R3M
3.3
0.012
7.00
30.0
LPC9040NATE 471K
470
2.07
0.22
2.8
LPC12065ATE 4R7M
4.7
0.016
6.50
24.0
LPC9040NATE 681K
680
2.65
0.14
1.2
LPC12065ATE 6R8M
6.8
0.022
5.40
19.0
LPC12065ATE 100K
10
0.031
4.50
15.0
LPC12065ATE 150K
15
0.046
3.63
12.0
LPC9040E 包装数/リ
ール Q’
ty/Reel:1500pcs
LPC12065ATE 220K
22
0.065
3.00
9.50
公称インダクタンス 直流抵抗 許容直流電流 自己共振周波数 LPC12065ATE 330K
33
0.093
2.40
7.50
½ 名
Nominal
DC
Allowable
Self Resonant
LPC12065ATE 470K
47
0.130
2.05
6.20
Type
Inductance Resistance DC Current
Frequency
LPC12065ATE 680K
68
0.182
1.70
4.90
（μH）
（Ω）Max. （A）Max.
（MHz）
LPC12065ATE 101K
100
0.260
1.38
4.00
LPC9040EATE 100M
10
0.07
2.40
25.0
LPC12065ATE 151K
150
0.380
1.14
3.20
LPC9040EATE 150K
15
0.09
2.20
21.0
LPC12065ATE 221K
220
0.540
0.94
2.50
LPC9040EATE 220K
22
0.11
2.00
15.0
LPC12065ATE 331K
330
0.790
0.77
2.00
LPC9040EATE 330K
33
0.14
1.80
13.5
LPC12065ATE 471K
470
1.08
0.65
1.60
LPC9040EATE 470K
47
0.20
1.40
11.5
LPC12065ATE 681K
680
1.55
0.53
1.30
LPC9040EATE 680K
68
0.27
1.20
10.0
LPC12065ATE 102K
1.0
（mH）
2.21
0.44
1.00
LPC9040EATE 101K
100
0.41
1.00
8.0
LPC12065ATE 152K
1.5
（mH）
3.20
0.35
0.83
LPC9040EATE 151K
150
0.55
0.80
7.0
LPC12065ATE 222K
2.2
（mH）
4.60
0.29
0.67
LPC9040EATE 221K
220
0.81
0.60
5.0
LPC12065ATE 332K
3.3
（mH）
6.60
0.23
0.53
LPC9040EATE 331K
330
1.86
0.45
3.3
LPC12065ATE 472K
4.7
（mH）
9.30
0.19
0.43
LPC9040EATE 471K
470
2.07
0.40
2.8
LPC12065ATE 682K
6.8
（mH）
13.2
0.16
0.34
LPC9040EATE 681K
680
2.65
0.35
1.2
½ 名
Type
LPC4045
LPC9040N
LPC9040E
LPC10065
LPC12065
インダクタンス許容差
Inductance Tolerance
K：±10%
M：±20%
10μH〜680μH
1.0μH〜6.8μH
15μH〜680μH
10μH〜3.3mH
10μH〜6.8mH
10μH
0.68μH〜6.8μH
3.3μH〜6.8μH
N：±30%
−
−
−
0.68μH〜2.2μH
½用温度範囲
Operating Temp.
Range
※
−40℃〜＋85℃
−40℃〜＋85℃
−40℃〜＋125℃
−40℃〜＋85℃
−40℃〜＋85℃0
テーピングと包装数/リール
Weight
Taping & Q'ty/Reel
（pcs）
（g/1000pcs）
TE
2500
210
1500
500
500
1150
2100
2950
●※自己発熱含む。
Self-heating is included.
コ ル巻線部分の温度
イ
（周囲温度＋自己発熱）
が½用温度上限
（＋85 or ＋125℃）
以下であ こ
る と。
That the operating temperature upper limit temperature of the coil winding portions
(ambient temperature＋self-heating) is (＋85℃ or ＋125℃) or less.
●許容直流電流値： イ
コ ルの温度上昇及びイ ダク ン
ン タ ス変化率の各規格値内における直流電流値の
½れか小さ
い値と
しています。
。
Allowable DC Current: DC Current value which coil temperature raise is within spec., or
which inductance change ration is within spec., whichever is smaller.
LPC4045/LPC9040N
LPC9040E
LPC10065/LPC12065
コイル温度上昇ΔT＝
Coil temperature rise ΔT＝
イ
ンダクタ
ンス変化率ΔL/L＝
Inductance change ratio ΔL/L＝
＋20℃
−10%
＋40℃
−10%
本カタログに掲載の仕様は予告なく変更する場合があります。ご注文およびご½用前に納入仕様書で内容をご確認ください。
車載機器、医療機器、航空機器など人½に関わったり、あるいは甚大な損害を引き起こす可½性のある機器へのご½用を検討される場合には、必ず事前にご相談ください。
Specifications given herein may be changed at any time without prior notice. Please confirm technical specifications before you order and/or use.
Contact our sales representatives before you use our products for applications including automotives, medical equipment and aerospace equipment.
Malfunction or failure of the products in such applications may cause loss of human life or serious damage.
Oct. 2014
www.koanet.co.jp

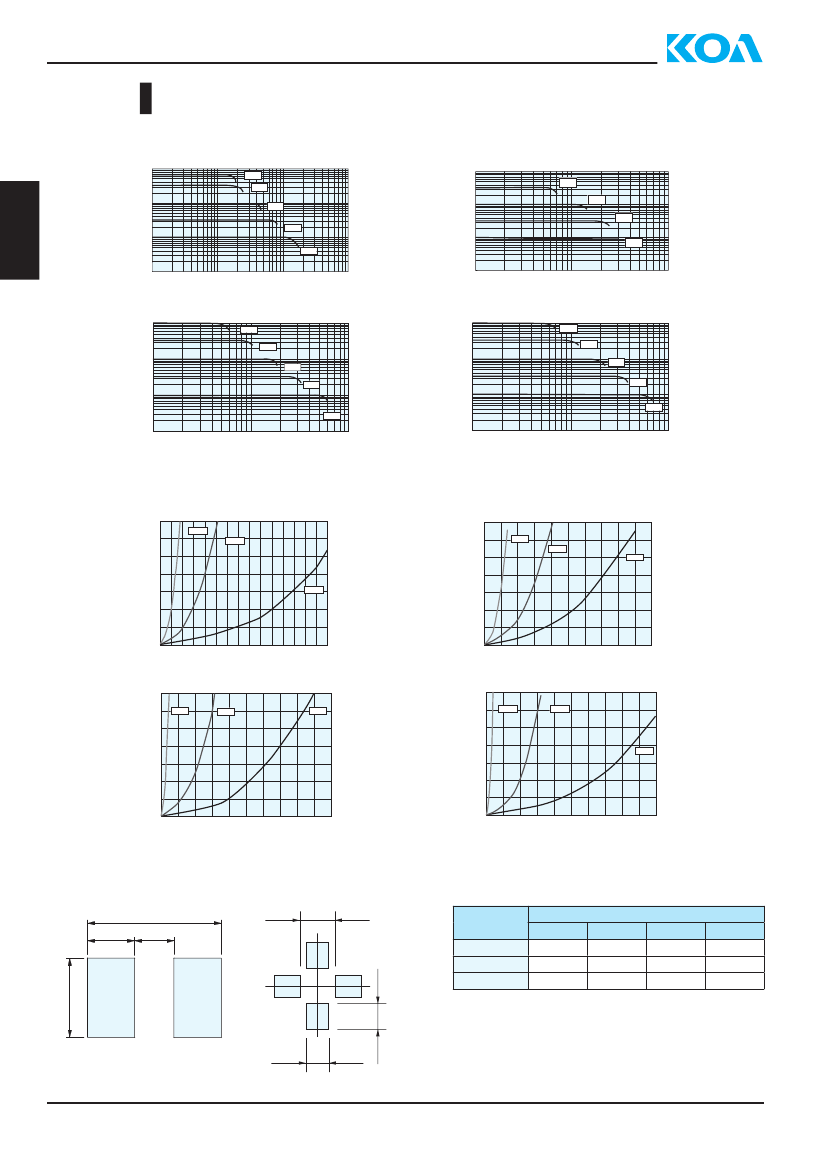

CHOKE COILS
LPC
インダクタ
Inductor
パワーチップインダクタ
Power Chip Inductors
LPC4045
インダクタンス
Inductance（μH）
681
331
101
330
100
1
0.01
0.10
1.0
10.0
1000
■直流重畳特性 DC Bias Characteristics
1000
LPC9040
331
101
330
10
インダクタンス
Inductance（μH）
100
100
10
100
1
0.1
1.0
10.0
直流電流 DC Bias（A）
直流電流 DC Bias（A）
LPC10065
1000
LPC12065
1000
102
331
102
331
インダクタンス
Inductance（μH）
100
インダクタンス
Inductance（μH）
101
330
100
101
330
10
10
100
1
0.1
1.0
10.0
100
1
0.1
直流電流 DC Bias（A)
直流電流 DC Bias（A)
1.0
10.0
■表面温度上昇 Surface Temperature Rise
LPC4045
30
681
101
30
681
101
20
100
LPC9040
温度上昇ΔT（℃）
Temperature Rise
20
100
10
温度上昇ΔT（℃）
Temperature Rise
10
0
0
0.2
0.4
0.6
0.8
1
1.2
1.4
0
0
0.5
1
1.5
2
2.5
直流電流 DC Bias（A）
直流電流 DC Bias（A）
LPC10065
30
332
101
100
30
682
LPC12065
101
温度上昇ΔT（℃）
Temperature Rise
温度上昇ΔT（℃）
Temperature Rise
20
20
100
10
10
0
0
1
直流電流 DC Bias（A）
2
3
4
5
0
0
1
2
3
4
5
直流電流 DC Bias（A）
■推奨ランド寸法 Recommended Pad Dimensions
LPC4045,10065,12065
LPC9040
D
B
A
4.0
½ 名
Type
LPC4045
LPC10065
LPC12065
推奨ランド寸法 Pad Dimensions mm）
（
A
1.5
5.0
5.0
B
5.1
13.0
15.0
C
3.5
6.0
7.5
D
1.8
4.0
5.0
C
2.6
※これらの推奨ランド寸法は標準パターンで、特性を保証するもので
はありません。事前に御確認の上御½用ください。
These pad dimensions are only for standard pattern and the
characteristics are not guaranteed, which you are suggested to
confirm before use.
（mm）
Oct. 2014
本カタログに掲載の仕様は予告なく変更する場合があります。ご注文およびご½用前に納入仕様書で内容をご確認ください。
車載機器、医療機器、航空機器など人½に関わったり、あるいは甚大な損害を引き起こす可½性のある機器へのご½用を検討される場合には、必ず事前にご相談ください。
Specifications given herein may be changed at any time without prior notice. Please confirm technical specifications before you order and/or use.
Contact our sales representatives before you use our products for applications including automotives, medical equipment and aerospace equipment.
Malfunction or failure of the products in such applications may cause loss of human life or serious damage.
3.0
www.koanet.co.jp
京公网安备 11010802033920号
EEWORLD
