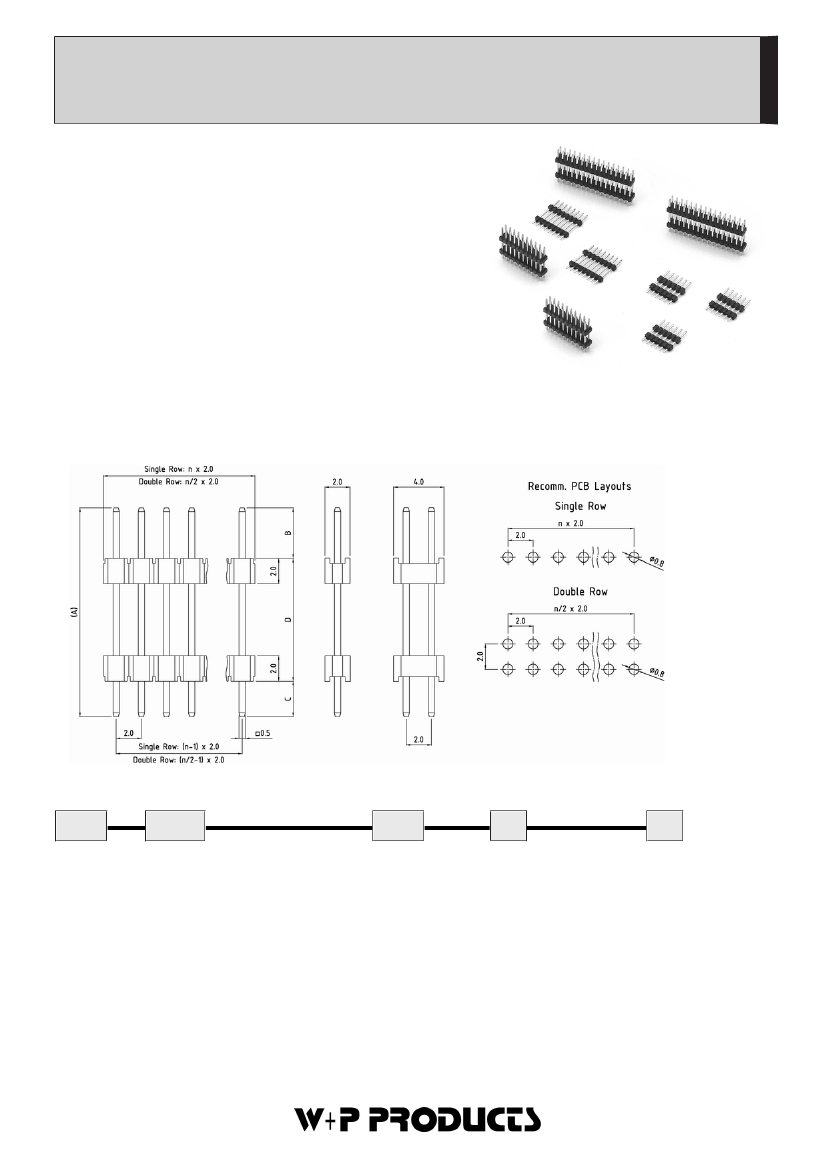

Stiftleisten Sandwich-Typ - RM 2,00mm - 1-/2-reihig
Pin Header Strips - Dual Body Type - Pitch 2,00mm - Single and Double Row
Technische Daten /Technical
Data
Isolierkörper
Thermoplastischer Kunststoff, nach UL94 V-0
Insulator
Thermoplastic, rated UL94 V-0
Kontaktmaterial
Vierkantstift 0,50mm, Kupferlegierung
Contact Material
Square pin 0,50mm, copper alloy
Kontaktoberfläche
Lt. Oberflächenoptionen, über Ni (1,3 ... 2,5µm)
Contact Surface
Acc. to options (see below), over Ni (1,3 ... 2,5µm)
Lötbarkeit
IEC512-12A
Solderability
IEC512-12A
Durchgangswiderstand
< 20mΩ
Contact Resistance
< 20mΩ
9
Isolationswiderstand
> 10
Ω
9
Insulation Resistance
> 10
Ω
Spannungsfestigkeit
1000V
DC
Test Voltage
1000V
DC
Nennspannung
250V
AC
Voltage Rating
250V
AC
Nennstrom
1A
Current Rating
1A
Temperaturbereich
-40°C ... +105°C
Temperature Range
-40°C ... +105°C
Verarbeitung
Reflow-Lötverfahren; weitere Informationen in Kapitel T
Processing
Reflow-soldering, detailed information in ch. T
Series
Dimensions
*
Contacts
*
Type
*
Plating
*
734
14,3
14,3
A=14,30; B=4,00; C=2,80; D=7,50mm
16,5
A=16,50; B=4,00; C=2,80; D=9,70mm
18,6
A=18,60; B=4,00; C=2,80; D=11,80mm
99
Kundenspezifisch
Customer's design
036
001-040
Einreihig
Single row
004-080
Zweireihig
Double row
20
10
Einreihig, gerade
Single row, straight
20
Zweireihig, gerade
Double row, straight
60
00
Vergoldet
Gold plated
50
Verzinnt
Tin plated
60
Sel. Au/Sn
Duplex plating
Auf Wunsch werden die Stiftleisten in jeder
gewünschten Polzahl gefertigt. Raster 4,00mm,
6,00mm, etc. oder Sonderraster auf Anfrage.
Any number of contacts can be produced. 4,00mm,
6,00mm, etc. and other pitches by request.
Mögliche Stiftlängen /
Pin length range:
9,50 - 40,00mm
(
*
Bestellbeispiel - Bitte durch Ihre
Spezifikationen ersetzen.
*
Order example - To be replaced by your
specifications.)
TEL.: +49 5223 98507-0
FAX.: +49 5223 98507-50
E-MAIL: sales@wppro.com
INTERNET: www.wppro.com
1
© W+P PRODUCTS
Informationen zum Reflow-Lötverfahren
Reflow-Soldering Information
Reflow-Lötverfahren
Reflow-Soldering
Bauteile sollten gemäß folgendem Temperatur-Profil in
Anlehnung an die IPC/JEDEC J-STD-020C für bleifreies
Löten im Reflowverfahren verarbeitet werden (Maximalwerte)
Profil Eigenschaft
Durchschnitts-Ramp-Up Rate (Ts
max
to Tp)
Vorheizen
- Temperatur Min (Ts
min
)
- Temperatur Max (Ts
max
)
- Zeit (ts
min
auf ts
max
)
Verbleiben oberhalb:
- Temperatur (T
L
)
- Zeit (t
L
)
Peak/Klassifizierung Temperatur (Tp)
Zeit innerhalb von 5°C um die Peak-Temperatur (tp)
Ramp-Down Rate
Zeit von 25°C bis zur Peak-Temperatur
Bleifreies Löten
3°C / Sek. Max.
150°C
200°C
60-180 Sekunden
217°C
60-180 Sekunden
260°C +/- 5°C
20-40 Sekunden
6°C / Sekunde max.
8 Minuten max.
Items should be soldered according to IPC/JEDEC J-
STD-020C temperature-profile for leadfree reflow-soldering
(maximum values):
Profile Feature
Average Ramp-Up Rate (Ts
max
to Tp)
Preheat
- Temperature Min (Ts
min
)
- Temperature Max (Ts
max
)
- Time (ts
min
auf ts
max
)
Time maintained above:
- Temperature (T
L
)
- Time (t
L
)
Peak/Classification Temperature (Tp)
Time within 5°C of actual Peak-Temperature (tp)
Ramp-Down Rate
Time 25°C to Peak Temperature
PB-Free assembly
3°C / second max.
150°C
200°C
60-180 seconds
217°C
60-180 seconds
260°C +/- 5°C
20-40 seconds
6°C / second max.
8 minutes max.
Empfohlenes Reflow-Lötprofil:
Recommended Reflow-Soldering profile:
TEL.: +49 5223 98507-0
FAX.: +49 5223 98507-50
2
E-MAIL: sales@wppro.com
INTERNET: www.wppro.com
