FSI-130-10-L-D-E

Description
Card Edge Connector, 30 Contact(s), 2 Row(s), Male, Straight, 0.039 inch Pitch, Surface Mount Terminal, #2-56, Receptacle,
CategoryThe connector    The connector
File Size544KB,3 Pages
ManufacturerSAMTEC
Websitehttp://www.samtec.com/
Environmental Compliance
Download Datasheet Parametric View All

FSI-130-10-L-D-E Online Shopping

Suppliers Part Number Price MOQ In stock
FSI-130-10-L-D-E - - View Buy Now

FSI-130-10-L-D-E Overview

Card Edge Connector, 30 Contact(s), 2 Row(s), Male, Straight, 0.039 inch Pitch, Surface Mount Terminal, #2-56, Receptacle,

FSI-130-10-L-D-E Parametric

Parameter NameAttribute value
Is it lead-free?Lead free
Is it Rohs certified?conform to
MakerSAMTEC
Reach Compliance Codenot_compliant
ECCN codeEAR99
Other featuresNONE
body width0.355 inch
subject depth0.394 inch
body length1.736 inch
Body/casing typeRECEPTACLE
Connector typeCARD EDGE CONNECTOR
Contact to complete cooperationGOLD (10)
Contact completed and terminatedTin (Sn) - with Nickel (Ni) barrier
Contact point genderMALE
Contact materialBERYLLIUM COPPER
contact modeRECTANGULAR
DIN complianceNO
Filter functionNO
IEC complianceNO
insulator materialLIQUID CRYSTAL POLYMER (LCP)
JESD-609 codee3
MIL complianceNO
Plug contact pitch0.039 inch
Mixed contactsNO
Installation option 1#2-56
Installation option 2THREADED
Installation methodSTRAIGHT
Installation typeBOARD
Number of connectorsONE
PCB row number2
Number of rows loaded2
Maximum operating temperature125 °C
Minimum operating temperature-65 °C
OptionsGENERAL PURPOSE
PCB contact patternRECTANGULAR
Plating thickness10u inch
polarization keyPOLARIZED HOUSING
Rated current (signal)1 A
GuidelineUL
reliabilityCOMMERCIAL
Terminal length
Terminal pitch1 mm
Termination typeSURFACE MOUNT
Total number of contacts30
Base Number Matches1

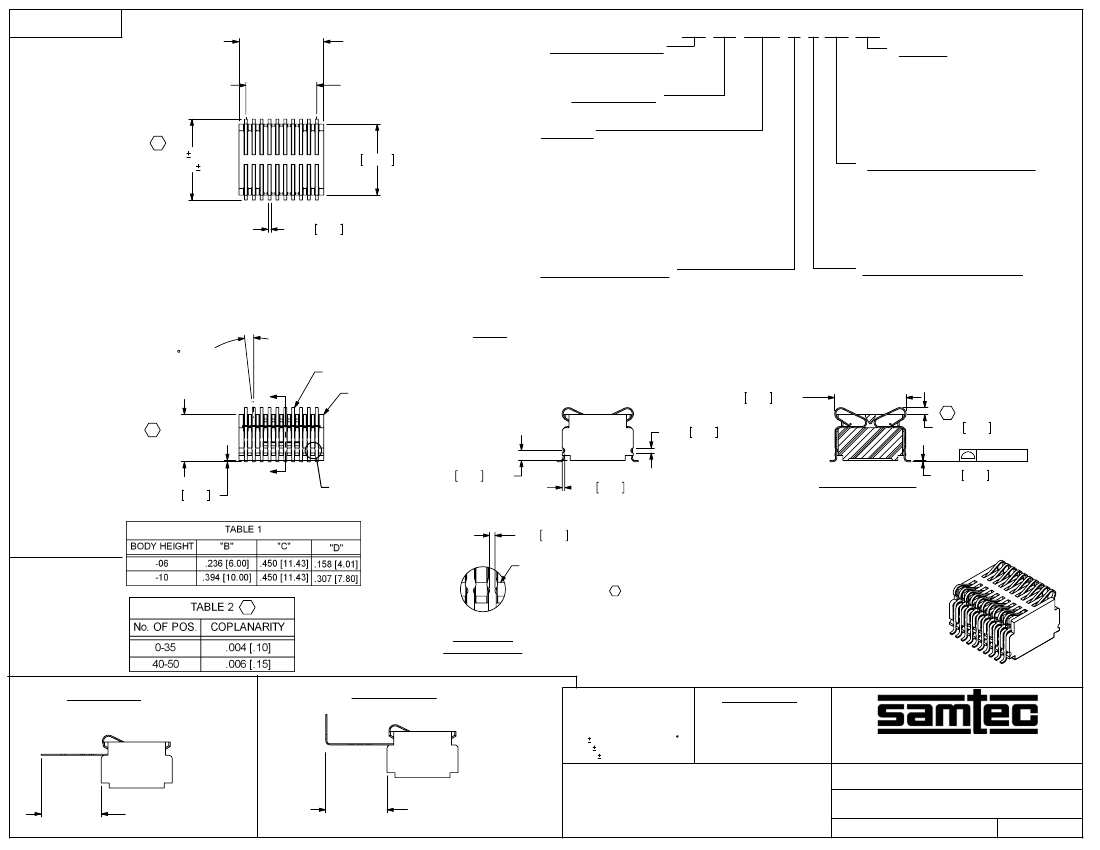

REVISION AM
(No OF POS x
.03937 [1.00]) +.030 [.76]
{(No OF POS - 1) x
.03937 [1.00]) +.005 [.13]
01
C2
FSI-1XX-XX-XXX-D-X-XX-XX
NO. OF POSITIONS
BODY HEIGHT
THREADED: -10, -20, -25, -30, -40, -50
NON-THREADED: -05 THRU -50
[IN MULTIPLES OF 5]
-06: 6mm (USE C-133-02-XXX)
-10: 10mm (USE C-133-03-XXX)
OPTION
-TR: TAPE & REEL PACKAGING
BLANK FOR TUBED PARTS.

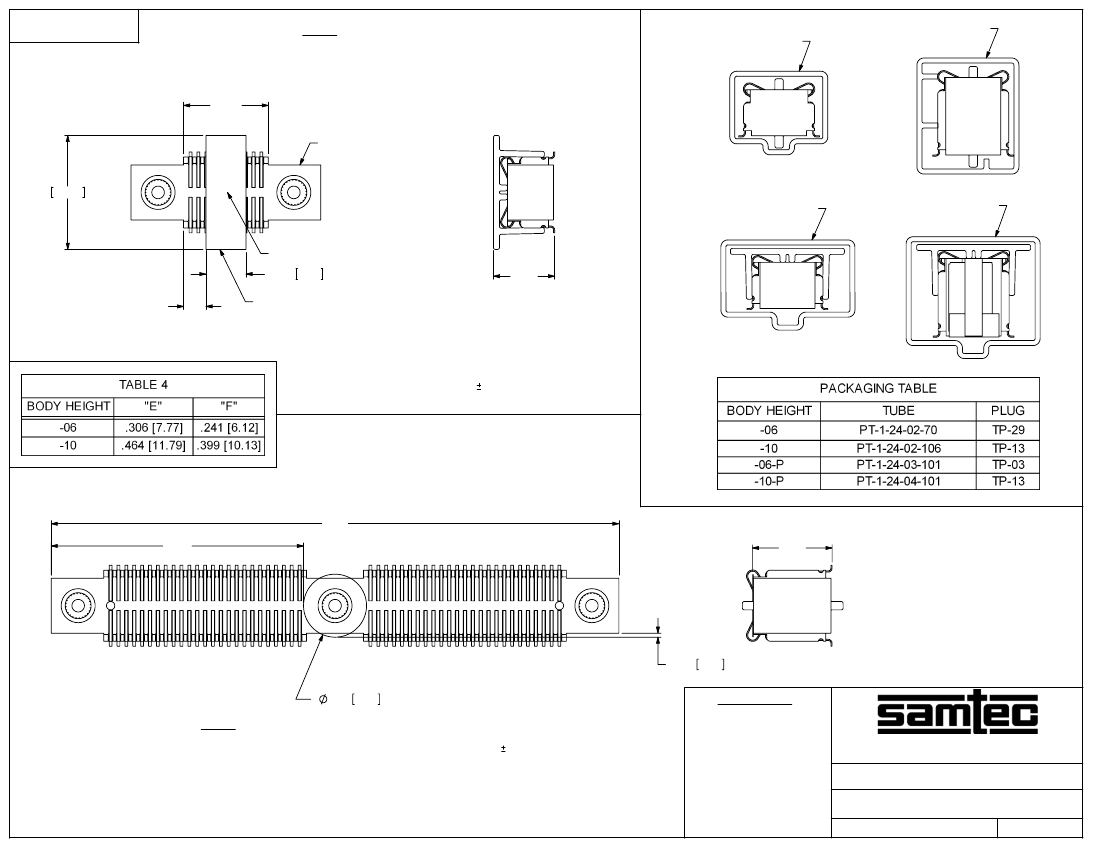

-P: (FOR AVAILABILITY, SEE FIG. 4, SHEET 3)
-K: POLYAMIDE FILM PAD
(USE K-500-300)(SEE FIG. 5, SHEET 3)
(AVAILABLE ONLY ON POSITIONS
40 & 50 WITH ANY THREADED
INSERT OPTIONS)
19
PLATING
.405 .008
[10.28 .20]
02
20
.014 0.36 REF
.355 9.017 REF
-L: .000010 GOLD ON CONTACT AREA,
.000100-.000250 TIN ON TAIL (USE C-133-XX-L)
-S: .000030 GOLD ON CONTACT AREA,
.000100-.000250 TIN ON TAIL (USE C-133-XX-S)
-STL: .000030 GOLD ON CONTACT AREA,
.000200 TIN LEAD ON TAIL (USE C-133-XX-STL)
-LTL: .000010 GOLD ON CONTACT AREA,
.000200 TIN LEAD ON TAIL (USE C-133-XX-LTL)
-LM: .000010 GOLD ON CONTACT AREA,
.000100-.000250 MATTE TIN ON TAIL (USE C-133-XX-L)
-SM: .000030 GOLD ON CONTACT AREA,
.000100-.000250 MATTE TIN ON TAIL (USE C-133-XX-S)
ALIGNMENT PIN LOCATION
-AT: TOP SIDE (USE FSI-XX-XX-D-AT-X)
-AB: BOTTOM SIDE (USE FSI-XX-XX-D-AB-X)
-AD: DUAL (TOP & BOTTOM)
(USE FSI-XX-XX-D-AD-X, SEE FIG. 2)
-LC: LOCKING CLIP (NOT TOOLED AT
THIS TIME)
BLANK FOR NO ALIGNMENT PIN.
ROW SPECIFICATION
-D: DOUBLE ROW
(FOR -06 BODY: USE FSI-XX-06-D-XX-X)
(FOR -10 BODY: USE FSI-XX-10-D-XX-X)

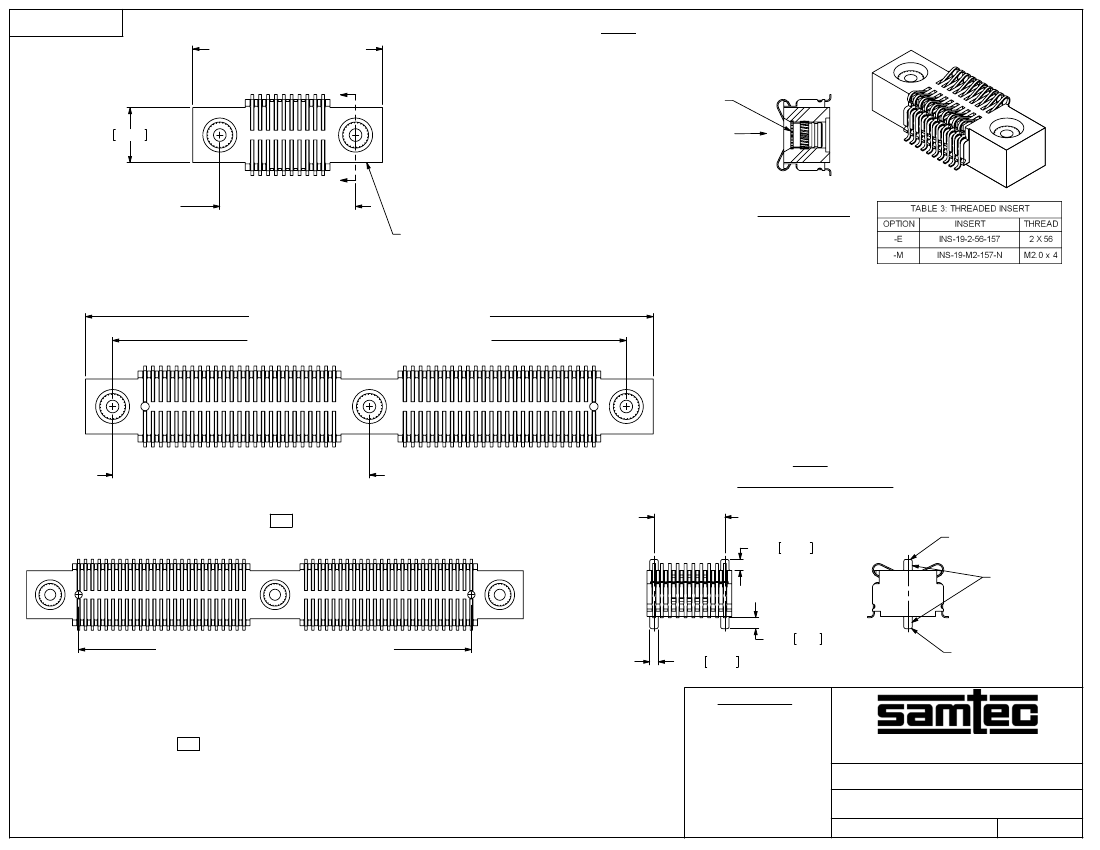

-E: THREADED INSERT (ENGLISH)
(USE INS-19-2-56-157, SEE FIG. 3, SHT 2)
-M: THREADED INSERT (METRIC)
(USE INS-19-M2-157-N, SEE FIG. 3, SHT 2)
BLANK FOR NON-THREADED INSERT.
THREADED INSERT OPTION
FIG. 1
2 MAX SWAY
C-133-XX-XXX
(FSI-110-06-XXX-D SHOWN)
"A"
C3
FSI-XX-XX-D
.324 8.23 REF
C1
"B"
(SEE TABLE 1)
.025 0.64 REF
.035 0.88
SEE TABLE 2
"A"
.0060 0.15
'C'
.050 1.27 REF
.013 0.32 REF
SECTION "A"-"A"
.006 0.15 REF
.01 0.25
SEE NOTE 7
NOTES:
1.
C
REPRESENTS A CRITICAL DIMENSION.
2. MINIMUM PUSHOUT FORCE: 12 oz.
3. LOAD INSERTS IN THE DIRECTION OF THE ARROW USING THERMAL INSERTION
MACHINE; FLUSH TO RECESSED BELOW THE MATING SURFACE.
4. THREADED INSERT MUST BE ABLE TO HANDLE 54 in-oz's OF TORQUE
MIN WITHOUT ROTATING OR "LOOSENING".
5. THREADED INSERT RETENTION TO BE 50 lb MIN.
6. FOR -05 POS WITH -PPP OPTION, LEADS MAY NOT BE VISIBLE BY SOME OPTICAL
MACHINES.
7. HOT BAR FORM AFTER ASSEMBLY (WILL PRODUCE RETENTION FLANGE AS SHOWN).
C4
DETAIL 'C'
SCALE 5.5 : 1
IN-PROCESS
IN-PROCESS 2
[SHOWN WITH CARRIER]
[SHOWN WITH CARRIER]
UNLESS OTHERWISE SPECIFIED,
DIMENSIONS ARE IN INCHES.
TOLERANCES ARE:
DECIMALS
PROPRIETARY NOTE
THIS DOCUMENT CONTAINS INFORMATION
CONFIDENTIAL AND PROPRIETARY TO
SAMTEC, INC. AND SHALL NOT BE REPRODUCED
OR TRANSFERRED TO OTHER DOCUMENTS OR
DISCLOSED TO OTHERS OR USED FOR ANY
PURPOSE OTHER THAN THAT WHICH IT WAS
OBTAINED WITHOUT THE EXPRESSED WRITTEN
CONSENT OF SAMTEC, INC.
.XX: .01 [.25]
.XXX: .005 [.13]
.XXXX: .0020 [.05]
ANGLES
2
520 PARK EAST BLVD, NEW ALBANY, IN 47150
PHONE: 812-944-6733
FAX: 812-948-5047
e-Mail: info@SAMTEC.com
code: 55322
DESCRIPTION:
DWG. NO.
MATERIAL:
DO NOT SCALE DRAWING
INSULATOR: LCP, COLOR: BLACK
CONTACTS: C-133-02-X: BeCu
C-133-03-X: BeCu
INSERT: BRASS
SHEET SCALE: 2:1
1mm SINGLE ELEMENT INTERFACE
SHEET
1
OF
3
"C"
(SEE SHT. 1, TABLE 1)
"D"
(SEE SHT. 1, TABLE 1)
F:\DWG\MISC\MKTG\FSI-1XX-XX-XXX-D-X-XX-XX-MKT.SLDDRW
BY:
BRATCHER 1/29/99
FSI-1XX-XX-XXX-D-X-XX-XX
