9
8
7
6
5
4
3
2
リール
REEL
1
引き出し方向
PULL OUT DIRECTION

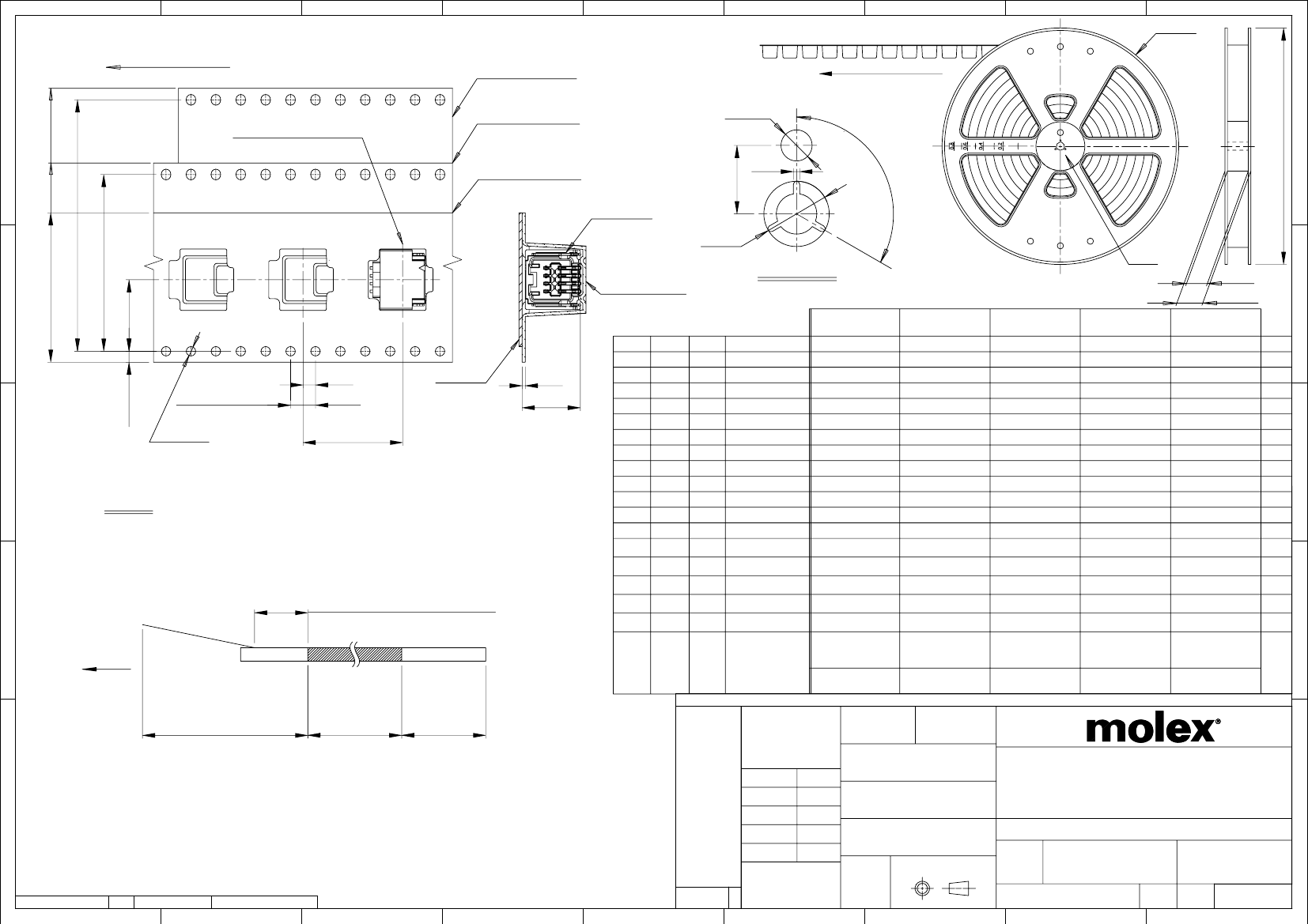

44½½幅テープ
TAPE WIDTH : 44mm
32½½幅テープ
TAPE WIDTH : 32mm
24½½幅テープ
TAPE WIDTH : 24mm
コネクタ
CONNECTOR
(
⌀
10)
引き出し方向
PULL OUT DIRECTION
E
エンボスポケット中心½½
CENTER OF
EMBOSSED PACKET
E
(120
°
)
40.4
±
0.1
28.4
±
0.1
(
⌀
21)
DETAIL E
(22)
(0.2)
E
A
±
0.3
(B)
D
エンボステープ
EMBOSSED TAPE
C
±
1.0
D
±
1.0
φ380
±
2
1.75
±
0.1
(
2
)
累積ピッチ：40
±
0.2
ACCUMULATIVE PITCH
4
±
0.1
(PITCH)
トップテープ
TOP TAPE
(
0.5
)
(
9.35
)
⌀
1.5
+0.1
0
(
16
)
C
NOTES
B
1. ½品番号505448**7*の詳細寸法は5054480001PSD000を参照して下さい。
FOR DETAIL OF 505448**7* DIMENSIONS,
PLEASE SEE THE 5054480001PSD000 (NOT PACKAGED).
2. 梱包数量 ： 500個
NUMBER OF CONNECTIORS : 500 PIECES/REEL.
3. リードテープ長さ
LEAD TAPE LENGTH
トップテープ接着部（空エンボス）
100 PIECES MIN.
TOP TAPE BONDED PART(EMPTY)
引き出し方向
PULL OUT
DIRECTION
部品挿入部
CONPONENT
SUPPLIER
末端部
（空部）
TAIL PART
(EMPTY)
49.4
49.4
49.4
49.4
49.4
49.4
49.4
49.4
49.4
37.4
37.4
37.4
37.4
37.4
29.4
29.4
29.4
29.4
45.4 20.2
45.4 20.2
45.4 20.2
45.4 20.2
45.4 20.2
45.4 20.2
45.4 20.2
45.4 20.2
45.4 20.2
33.4 14.2
33.4 14.2
33.4 14.2
33.4 14.2
33.4 14.2
25.4 11.5
25.4 11.5
25.4 11.5
25.4 11.5
44
44
44
44
44
44
44
44
44
32
32
32
32
32
24
24
24
24
エンボステープ幅
WIDTH OF TAPE
A
HSG COLOR
GREEN
5054484276
5054484076
5054483876
5054483676
5054483476
5054483276
5054483076
5054482876
5054482676
5054482476
5054482276
5054482076
5054481876
5054481676
5054481476
5054481276
5054481076
5054480876
エンボス梱包
ORDER NO.
MM
DRWN BY
HSG COLOR
BLUE
5054484274
5054484074
5054483874
5054483674
5054483474
5054483274
5054483074
5054482874
5054482674
5054482474
5054482274
5054482074
5054481874
5054481674
5054481474
5054481274
5054481074
5054480874
EMBOSSED TAPE
PACKAGE
D
C
B
オーダー番号
EMBOSSED TAPE
PACKAGE
エンボス梱包
ORDER NO.
SCALE
HSG COLOR
RED
5054484272
5054484072
5054483872
5054483672
5054483472
5054483272
5054483072
5054482872
5054482672
5054482472
5054482272
5054482072
5054481872
5054481672
5054481472
5054481272
5054481072
5054480872
EMBOSSED TAPE
PACKAGE
エンボス梱包
ORDER NO.
HSG COLOR
BLACK
5054484271
5054484071
5054483871
5054483671
5054483471
5054483271
5054483071
5054482871
5054482671
5054482471
5054482271
5054482071
5054481871
5054481671
5054481471
5054481271
5054481071
5054480871
EMBOSSED TAPE
PACKAGE
エンボス梱包
ORDER NO.
HSG COLOR
NATURAL
5054484270
5054484070
5054483870
5054483670
5054483470
5054483270
5054483070
5054482870
5054482670
5054482470
5054482270
5054482070
5054481870
5054481670
5054481470
5054481270
5054481070
5054480870
エンボス梱包
ORDER NO.
EMBOSSED TAPE
PACKAGE
D
42
40
38
36
34
32
30
28
26
C
24
22
20
18
16
14
12
10
8
B
極数
オーダー番号
オーダー番号
オーダー番号
オーダー番号
CKT. NO.
THIS DRAWING CONTAINS INFORMATION THAT IS PROPRIETARY TO MOLEX ELECTRONIC TECHNOLOGIES, LLC AND SHOULD NOT BE USED WITHOUT WRITTEN PERMISSION
2017/01/18
2017/03/30
2017/04/03
400MIN.
160MIN.
GENERAL
TOLERANCES
(UNLESS SPECIFIED)
ANGULAR TOL ±
3.0
°
DIMENSION UNITS
NTS
DATE
A
EC NO:
DRWN:
CHK'D:
APPR:
4. 材料
MATERIAL
キャリアテープ：ポリスチレン（PS）
CARRIER TAPE：POLYSTYRENE（PS）
トップテープ：ポリエステル（PET）、その他
TOP TAPE：POLYESTER（PET）、OTHER
リール：ポリスチレン（PS） <リサイクル材を含む>
REEL：POLYSTYRENE（PS） <RECYCLE MATERIAL CONTAINED>
5. トップテープの剥離強度については、IEC60286-3に準拠
TOP TAPE PEEL FORCE IS DEFINED BY IEC60286-3.
RELEASED
4 PLACES
3 PLACES
2 PLACES
1 PLACE
0 PLACES
±
±
±
±
±
0.2
0.2
0.2
0.2
0.2
TAKAIKE
CHK'D BY
DATE
2017/01/18
2017/03/30
DATE
112331
TAKAIKE
KOMURAKAMI
TKANEKO
MICRO-LOCK PLUS 1.25 W/B
DUAL ROW RA SMT EMBOSSED TAPE PKG
KOMURAKAMI
APPR BY
A
PRODUCT CUSTOMER DRAWING
SERIES
MATERIAL NUMBER
CUSTOMER
TKANEKO
DRAWING SIZE
2017/04/03
THIRD ANGLE PROJECTION
RELEASE STATUS
FORMAT: tb-prod-A3
REVISION: G
DATE: 2015/12/14
P1
RELEASE DATE
03.04.2017
04:17:02
A
7
6
5
REV
DRAFT WHERE APPLICABLE
MUST REMAIN
WITHIN DIMENSIONS
505448
DOCUMENT NUMBER
SEE TABLE
GENERAL
DOC TYPE
DOC PART
SHEET NUMBER
A3
3
5054480000
PSD
000
1 OF 1
9
8
4
2
1
0.42
±
0.15
9
1.25
(PITCH)
8
0.625
7
3
6
5
4
3
2
1
0.4
VACUUM AREA
8.43
VACUUM AREA
(
C
)
回路番号 1 マーク
CKT.1 MARK
A
回路番号 N-1
CKT. No. N-1
(B)
C
L
回路番号 1
CKT. No. 1
(
5.15
)
E
E
D
回路番号 N
CKT. No. N
0.4
±
0.05
1.25
(PITCH)
0.625
±
0.1
回路番号 2
CKT. No. 2
3
(
1.05
)
NAIL POSITION
3.65
1.4
(
8.8
)
TERM
1.4
C

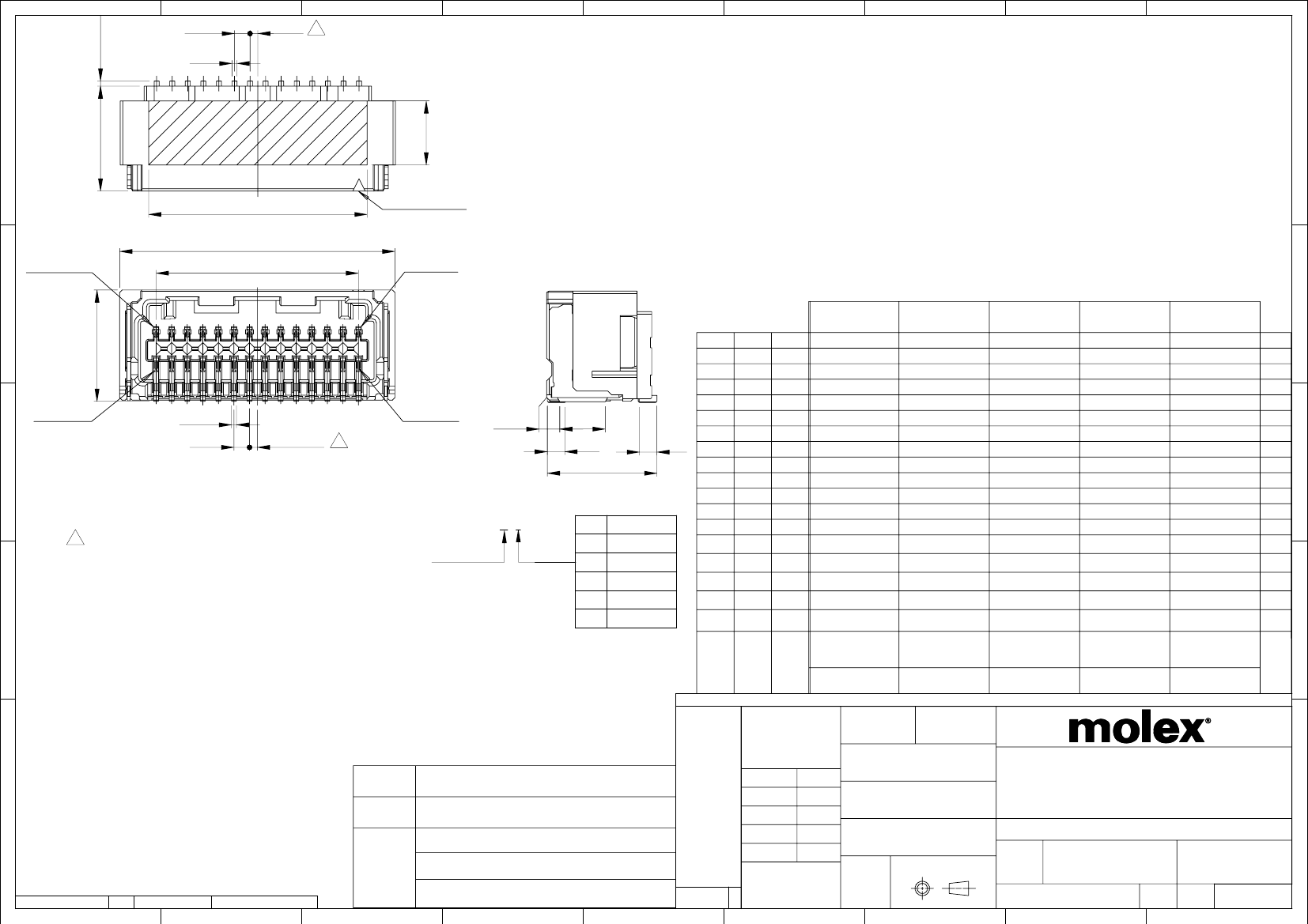

NOTES
1. 嵌合相手：505432**0*
MATE WITH : 505432**0*
2. 端子テール部 及び ネイルの平坦度：0.12MAX.
TAIL AND NAIL COPLANARITY TO BE 0.12 MAX.
3
極数／２＝偶数に適用。
APPLY FOR CKT. SIZE / 2 = EVEN.
8. オーダー番号と極数、色の関係
RELATION ORDER NUMBER AND COLOR, CKT.
505448**7*
極数
色
B
A
4. 端子テール部に錫めっきを½用しているため、
CIRCUIT SIZE
COLOR
外観に摺動痕が付く場合が御座います。
THE WOUND OF FRICTION MIGHT ADHERE TO EXTERNALS
BECAUSE THE TIN PLATING IS USED FOR THA TAIL.
5. 本½品のプラスチック部に黒点等が確認される場合や
GREEN
色合いが異なる場合がありますが、½品性½に½響はありません。
THERE IS NO INFLUENCE IN THE PRODUCT PERFORMANCE THOUGH
THE BLACK SPOT ETC. MIGHT BE CONFIRMED TO THE PLASTIC PART
OF THIS PRODUCT AND THE SHADE MIGHT BE DIFFERENT.
6. コネクタの詳細な取り扱いにつきましては、
アプリケーション仕様書(AS-505432-001, -002)を参照して下さい。
PLEASE REFER TO THE APPLICATION SPECIFICATION (AS-505432-001, -002)
ABOUT THE DETAILED HANDLING OF THE CONNECTOR.
7. コネクタの仕様につきましては、
½品仕様書(5054320000PS002)を参照して下さい。
PLEASE REFER TO THE PRODUCT SPECIFICATION
部品
材質
(5054320000PS002)ABOUT THE SPECIFICATION
MATERIAL
PART
OF THE CONNECTOR.
ハウジング POLYAMIDE(PA) UL94V-0 色：表参照
HOUSING POLYAMIDE(PA) UL94V-0 COLOR : SEE CHART
ターミナル 黄銅
BRASS
及び
錫ビスマスめっき : 1.0 micro-meter MIN.
ネイル
TIN-BISMUTH PLATED
TERM
ニッケルめっき（下地）: 1.0 micro-meter MIN.
AND
NICKEL (UNDER PLATING)
P1
04:17:03
NAIL
RELEASE STATUS
RELEASE DATE
03.04.2017
FORMAT: master-tb-prod-A3
REVISION: G
DATE: 2015/12/14
NO.
0
1
2
4
6
COLOR
NATURAL
BLACK
RED
BLUE
26.25
25
23.75
22.5
21.25
20
18.75
17.5
16.25
15
13.75
12.5
11.25
10
8.75
7.5
6.25
25
23.75
22.5
21.25
20
18.75
17.5
16.25
15
13.75
12.5
11.25
10
8.75
7.5
30.85
29.6
28.35
27.1
25.85
24.6
23.35
22.1
20.85
19.6
18.35
17.1
15.85
14.6
13.35
12.1
10.85
9.6
6.25
5.0
5
3.75
HSG COLOR
GREEN
5054484276
5054484076
5054483876
5054483676
5054483476
5054483276
5054483076
5054482876
5054482676
5054482476
5054482276
5054482076
5054481876
5054481676
5054481476
5054481276
5054481076
5054480876
エンボス梱包
EMBOSSED TAPE
PACKAGE
HSG COLOR
BLUE
5054484274
5054484074
5054483874
5054483674
5054483474
5054483274
5054483074
5054482874
5054482674
5054482474
5054482274
5054482074
5054481874
5054481674
5054481474
5054481274
5054481074
5054480874
エンボス梱包
ORDER NO.
SCALE
HSG COLOR
RED
5054484272
5054484072
5054483872
5054483672
5054483472
5054483272
5054483072
5054482872
5054482672
5054482472
5054482272
5054482072
5054481872
5054481672
5054481472
5054481272
5054481072
5054480872
EMBOSSED TAPE
PACKAGE
HSG COLOR
BLACK
5054484271
5054484071
5054483871
5054483671
5054483471
5054483271
5054483071
5054482871
5054482671
5054482471
5054482271
5054482071
5054481871
5054481671
5054481471
5054481271
5054481071
5054480871
エンボス梱包
ORDER NO.
EMBOSSED TAPE
PACKAGE
HSG COLOR
NATURAL
5054484270
5054484070
5054483870
5054483670
5054483470
5054483270
5054483070
5054482870
5054482670
5054482470
5054482270
5054482070
5054481870
5054481670
5054481470
5054481270
5054481070
5054480870
エンボス梱包
ORDER NO.
EMBOSSED TAPE
PACKAGE
D
42
40
38
36
34
32
30
28
26
C
24
22
20
18
16
14
12
10
8
極数
B
8.95
C
B
A
オーダー番号
ORDER NO.
MM
DRWN BY
EMBOSSED TAPE
PACKAGE
エンボス梱包
オーダー番号
ORDER NO.
オーダー番号
オーダー番号
オーダー番号
CKT. NO.
THIS DRAWING CONTAINS INFORMATION THAT IS PROPRIETARY TO MOLEX ELECTRONIC TECHNOLOGIES, LLC AND SHOULD NOT BE USED WITHOUT WRITTEN PERMISSION
2017/02/10
2017/03/30
2017/04/03
GENERAL
TOLERANCES
(UNLESS SPECIFIED)
ANGULAR TOL ±
3.0
°
DIMENSION UNITS
4:1
DATE
RELEASED
4 PLACES
3 PLACES
2 PLACES
1 PLACE
0 PLACES
±
±
±
±
±
0.2
0.2
0.2
0.2
0.2
TAKAIKE
CHK'D BY
DATE
2017/02/10
2017/03/30
DATE
112331
TAKAIKE
KOMURAKAMI
TKANEKO
MICRO-LOCK PLUS 1.25 W/B
DUAL ROW RA SMT PLUG ASSY
KOMURAKAMI
APPR BY
A
PRODUCT CUSTOMER DRAWING
SERIES
MATERIAL NUMBER
CUSTOMER
TKANEKO
DRAWING SIZE
2017/04/03
THIRD ANGLE PROJECTION
EC NO:
DRWN:
CHK'D:
APPR:
9
8
7
6
5
A
REV
DRAFT WHERE APPLICABLE
MUST REMAIN
WITHIN DIMENSIONS
505448
DOCUMENT NUMBER
SEE TABLE
GENERAL
DOC TYPE
DOC PART
SHEET NUMBER
A3
3
4
5054480001
2
PSD
000
1
1 OF 2
9
8
7
6
5
4
3
2
(
10.8
)
1
8-24CKT. 係止½状
LOCK SHAPE OF 8-24CKT.
(
A
)
(
10.38
)
E
(
9.1
)

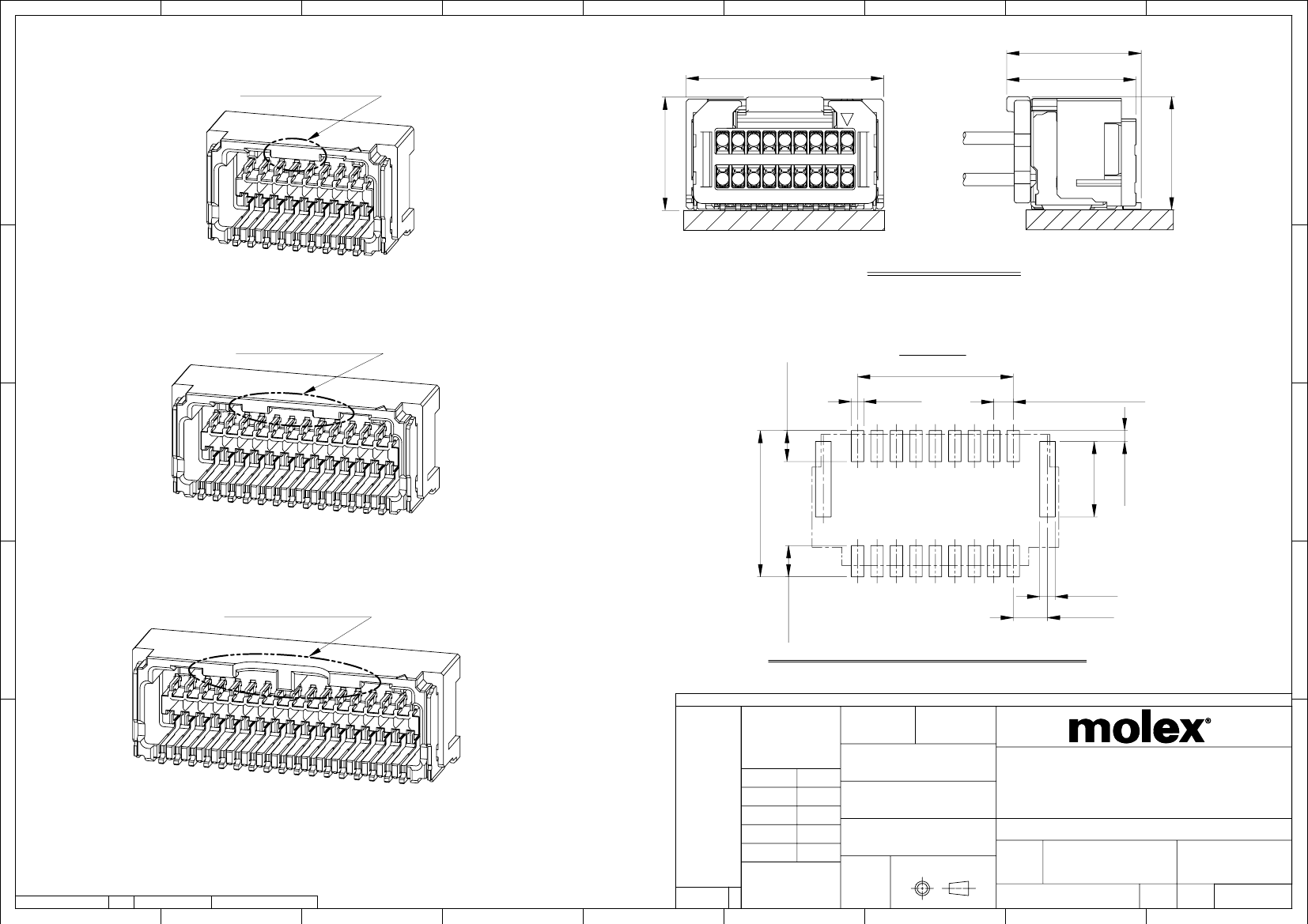

嵌合状態図
MATED CONNECTORS
E
D
26-32CKT. 係止½状
LOCK SHAPE OF 26-32CKT.
嵌合間口側
½
9.1
½
D
2
±
0.05
Ｂ
±
0.1
0.8
±
0.05
TYP.(N)
公差非累積
1.25
±
0.05
NON-ACCUMULATIVE
(PITCH)
4.85
±
0.1
9.4
B
2
±
0.05
34-42CKT. 係止½状
LOCK SHAPE OF 34-42CKT.
1.0
±
0.1
2.2
±
0.1
基板パターンレイアウト（参考）
(メタルマスク厚さ：150μm)
RECCOMENDED P.C.B. PATTERN LAYOUT (REF.)
(METAL MASK THICKNESS : 150μm)
THIS DRAWING CONTAINS INFORMATION THAT IS PROPRIETARY TO MOLEX ELECTRONIC TECHNOLOGIES, LLC AND SHOULD NOT BE USED WITHOUT WRITTEN PERMISSION
0.7
±
0.05
C
C
B
2017/02/10
2017/03/30
2017/04/03
GENERAL
TOLERANCES
(UNLESS SPECIFIED)
ANGULAR TOL ±
3.0
°
DIMENSION UNITS
SCALE
MM
DRWN BY
DATE
4:1
2017/02/10
DATE
RELEASED
4 PLACES
3 PLACES
2 PLACES
1 PLACE
0 PLACES
±
±
±
±
±
0.2
0.2
0.2
0.2
0.2
TAKAIKE
CHK'D BY
112331
TAKAIKE
KOMURAKAMI
TKANEKO
MICRO-LOCK PLUS 1.25 W/B
DUAL ROW RA SMT PLUG ASSY
A
KOMURAKAMI
APPR BY
DATE
2017/03/30
2017/04/03
A
PRODUCT CUSTOMER DRAWING
SERIES
MATERIAL NUMBER
CUSTOMER
TKANEKO
DRAWING SIZE
EC NO:
DRWN:
CHK'D:
APPR:
THIRD ANGLE PROJECTION
RELEASE STATUS
FORMAT: master-tb-prod-A3
REVISION: G
DATE: 2015/12/14
9
P1
RELEASE DATE
03.04.2017
8
04:17:03
7
6
5
A
REV
DRAFT WHERE APPLICABLE
MUST REMAIN
WITHIN DIMENSIONS
505448
DOCUMENT NUMBER
SEE TABLE
GENERAL
DOC TYPE
DOC PART
SHEET NUMBER
A3
3
4
5054480001
2
PSD
000
1
2 OF 2
京公网安备 11010802033920号
EEWORLD
