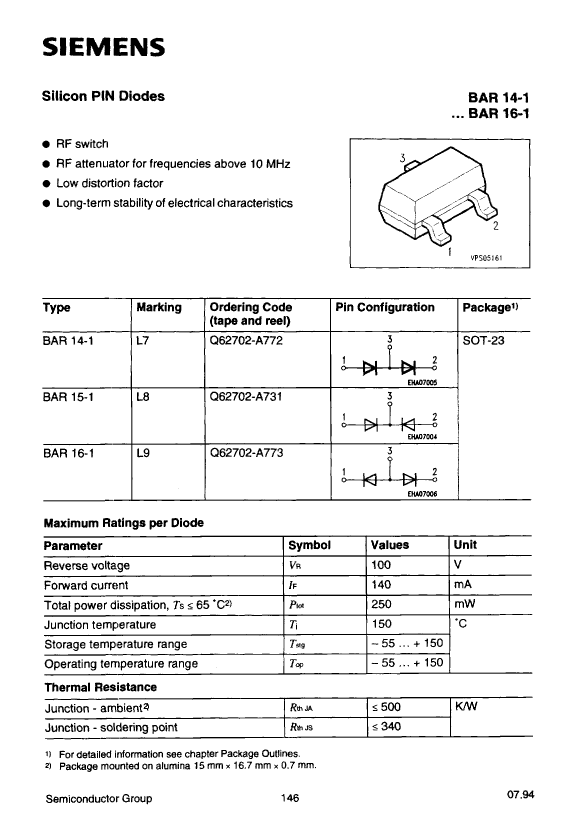

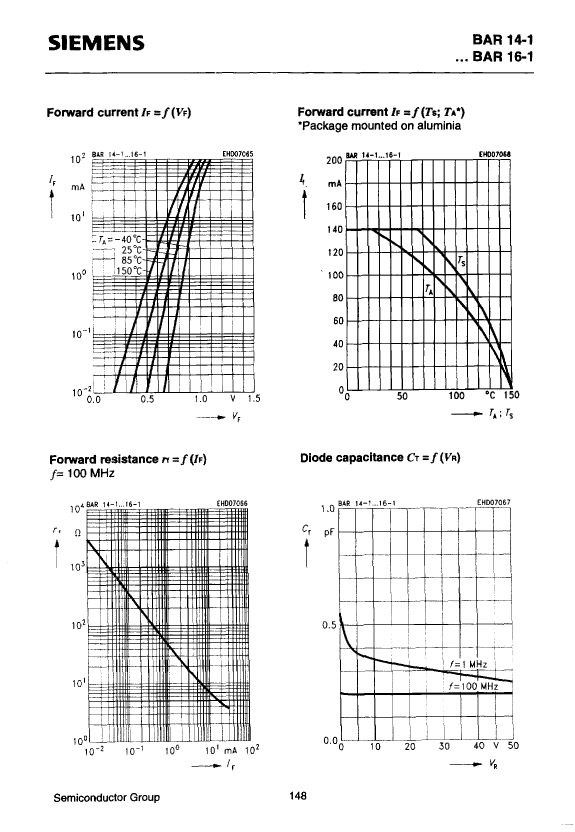

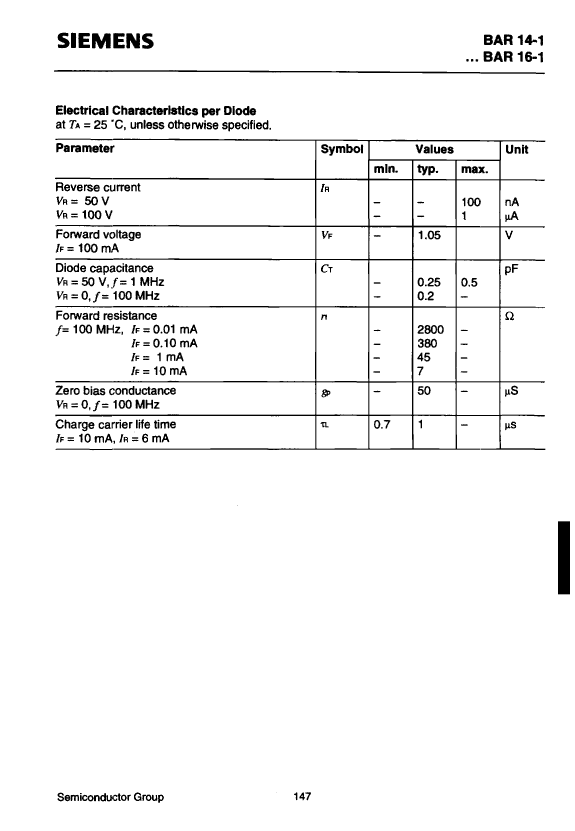

Pin Diode, Silicon
| Parameter Name | Attribute value |
| Maker | SIEMENS |
| package instruction | R-PDSO-G3 |
| Reach Compliance Code | unknown |
| Other features | LOW DISTORTION |
| application | ATTENUATOR; SWITCHING |
| Configuration | COMMON CATHODE, 2 ELEMENTS |
| Maximum diode capacitance | 0.5 pF |
| Diode component materials | SILICON |
| Diode type | PIN DIODE |
| frequency band | HIGH FREQUENCY |
| JESD-30 code | R-PDSO-G3 |
| Minority carrier nominal lifetime | 1 µs |
| Number of components | 2 |
| Number of terminals | 3 |
| Package body material | PLASTIC/EPOXY |
| Package shape | RECTANGULAR |
| Package form | SMALL OUTLINE |
| Maximum power dissipation | 0.25 W |
| Certification status | Not Qualified |
| surface mount | YES |
| Terminal form | GULL WING |
| Terminal location | DUAL |
| Base Number Matches | 1 |
| BAR15-1E6327 | BAR14-1E6433 | BAR16-1E6327 | BAR15-1E6433 | BAR14-1E6327 | BAR16-1E6433 | |
|---|---|---|---|---|---|---|
| Description | Pin Diode, Silicon | Pin Diode, Silicon | Pin Diode, Silicon | Pin Diode, Silicon | Pin Diode, Silicon | Pin Diode, Silicon |
| Maker | SIEMENS | SIEMENS | SIEMENS | SIEMENS | SIEMENS | SIEMENS |
| package instruction | R-PDSO-G3 | R-PDSO-G3 | R-PDSO-G3 | R-PDSO-G3 | R-PDSO-G3 | R-PDSO-G3 |
| Reach Compliance Code | unknown | unknown | unknown | unknown | unknown | unknown |
| Other features | LOW DISTORTION | LOW DISTORTION | LOW DISTORTION | LOW DISTORTION | LOW DISTORTION | LOW DISTORTION |
| application | ATTENUATOR; SWITCHING | ATTENUATOR; SWITCHING | ATTENUATOR; SWITCHING | ATTENUATOR; SWITCHING | ATTENUATOR; SWITCHING | ATTENUATOR; SWITCHING |
| Configuration | COMMON CATHODE, 2 ELEMENTS | SERIES CONNECTED, CENTER TAP, 2 ELEMENTS | COMMON ANODE, 2 ELEMENTS | COMMON CATHODE, 2 ELEMENTS | SERIES CONNECTED, CENTER TAP, 2 ELEMENTS | COMMON ANODE, 2 ELEMENTS |
| Maximum diode capacitance | 0.5 pF | 0.5 pF | 0.5 pF | 0.5 pF | 0.5 pF | 0.5 pF |
| Diode component materials | SILICON | SILICON | SILICON | SILICON | SILICON | SILICON |
| Diode type | PIN DIODE | PIN DIODE | PIN DIODE | PIN DIODE | PIN DIODE | PIN DIODE |
| frequency band | HIGH FREQUENCY | HIGH FREQUENCY | HIGH FREQUENCY | HIGH FREQUENCY | HIGH FREQUENCY | HIGH FREQUENCY |
| JESD-30 code | R-PDSO-G3 | R-PDSO-G3 | R-PDSO-G3 | R-PDSO-G3 | R-PDSO-G3 | R-PDSO-G3 |
| Minority carrier nominal lifetime | 1 µs | 1 µs | 1 µs | 1 µs | 1 µs | 1 µs |
| Number of components | 2 | 2 | 2 | 2 | 2 | 2 |
| Number of terminals | 3 | 3 | 3 | 3 | 3 | 3 |
| Package body material | PLASTIC/EPOXY | PLASTIC/EPOXY | PLASTIC/EPOXY | PLASTIC/EPOXY | PLASTIC/EPOXY | PLASTIC/EPOXY |
| Package shape | RECTANGULAR | RECTANGULAR | RECTANGULAR | RECTANGULAR | RECTANGULAR | RECTANGULAR |
| Package form | SMALL OUTLINE | SMALL OUTLINE | SMALL OUTLINE | SMALL OUTLINE | SMALL OUTLINE | SMALL OUTLINE |
| Maximum power dissipation | 0.25 W | 0.25 W | 0.25 W | 0.25 W | 0.25 W | 0.25 W |
| Certification status | Not Qualified | Not Qualified | Not Qualified | Not Qualified | Not Qualified | Not Qualified |
| surface mount | YES | YES | YES | YES | YES | YES |
| Terminal form | GULL WING | GULL WING | GULL WING | GULL WING | GULL WING | GULL WING |
| Terminal location | DUAL | DUAL | DUAL | DUAL | DUAL | DUAL |
| Base Number Matches | 1 | 1 | 1 | 1 | 1 | 1 |
