Super Multi TOPLED
®
High-Current LED
Besondere Merkmale
q
q
q
q
q
q
q
q
q
LSS T672, LOO T672, LYY T672
LGG T672, LPP T672
Gehäusebauform: P-LCC-4
Gehäusefarbe: weiß
als optischer Indikator einsetzbar
besonders geeignet bei hohem Umgebungslicht durch
erhöhten Betriebsstrom (≤ 50 mA DC)
zur Hinterleuchtung, Lichtleiter- und Linseneinkopplung
beide Leuchtdiodenchips getrennt ansteuerbar
für alle SMT-Bestück- und Löttechniken geeignet
gegurtet (8-mm-Filmgurt)
Störimpulsfest nach DIN 4083
Features
q
q
q
q
q
q
q
q
q
P-LCC-4 package
color of package: white
for use as optical indicator
appropriate for high ambient light because of the higher operation current (≤ 50 mA DC)
for backlighting, optical coupling into light pipes and lenses
both chips can be controlled separately
suitable for all SMT assembly and soldering methods
available taped on reel (8 mm tape)
load dump resistant acc. to DIN 40839
Semiconductor Group
1
11.96
VPL06837
LSS T672, LOO T672, LYY T672
LGG T672, LPP T672
Typ
Emissions-
farbe
Color of
Emission
Type
Farbe der
Lichtaustritts-
fläche
Color of the
Light Emitting
Area
colorless clear
colorless clear
colorless clear
colorless clear
Lichtstärke
Lichtstrom
Bestellnummer
Luminous
Intensity
I
F
= 50 mA
I
V
(mcd)
≥
25
(100 typ.)
≥
16
(100 typ.)
≥
25
(100 typ.)
≥
25
(100 typ.)
≥
16
(50 typ.)
Luminous
Flux
I
F
= 50 mA
Φ
V
(mlm)
300 (typ.)
300 (typ.)
300 (typ.)
300 (typ.)
150 (typ.)
Ordering Code
s
LSS T672-NO
super-red /
super-red
orange
Q62703-Q2881
Q62703-Q2536
Q62703-Q2883
Q62703-Q2884
Q62703-Q2885
s
LOO T672-MO orange /
s
LYY T672-NO
yellow /
yellow
LGG T672-NO green /
green
LPP T672-MO
pure green / colorless clear
pure green
s
Not for new design / Nicht für Neuentwicklungen
Streuung der Lichtstärke in einer Verpackungseinheit
I
V max
/
I
V min
≤
2.0.
1)
Streuung der Lichtstärke in einer LED
I
V max
/
I
V min
≤
2.0.
1)
Bei MULTILED
®
mit 2 gleichfarbigen Chips in einem Gehäuse wird die Helligkeitsgruppe aus dem Mittelwert
der Lichtstärken ermittelt.
Luminous intensity ratio in one packaging unit
I
V max
/
I
V min
≤
2.0.
1)
Luminous intensity ratio in one LED
I
V max
/
I
V min
≤
2.0.
1)
In case of MULTILED
®
with two chips of the same color in one package, the mean of the brightness determines
the brightness group of the LED.
Semiconductor Group
2
LSS T672, LOO T672, LYY T672
LGG T672, LPP T672
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlaßstrom
Forward current
Stoßstrom
Surge current
t
≤
10
µs,
D
= 0.005
Sperrspannung
Reverse voltage
Verlustleistung
Power dissipation
Symbol Werte
Symbol Values
Einheit
Unit
˚C
˚C
˚C
mA
A
T
op
T
stg
T
j
I
F
I
FM
– 55 ... + 100
– 55 ... + 100
+ 100
50
1
V
R
P
tot
5
160
V
mW
Wärmewiderstand
Thermal resistance
Sperrschicht / Umgebung
Junction / air
Montage auf PC-Board*
)
(Padgröße
≥
16 mm
2
)
R
th JA1)
mounted on PC board*
)
(pad size
≥
16 mm
2
)
R
th JA2)
*
)
PC-board: FR4
1)
nur ein Chip betrieben
2)
beide Chips betrieben
1)
2)
380
530
K/W
K/W
one system on
both systems on simultaneously
Notes
Die angegebenen Grenzdaten gelten für einen Chip.
The stated maximum ratings refer to one chip.
Semiconductor Group
3
LSS T672, LOO T672, LYY T672
LGG T672, LPP T672
Kennwerte
(
T
A
= 25 ˚C)
Characteristics
Bezeichnung
Parameter
Wellenlänge des emittierten Lichtes
Wavelength at peak emission
I
F
= 10 mA
Dominantwellenlänge
Dominant wavelength
I
F
= 10 mA
Spektrale Bandbreite bei 50 %
I
rel max
Spectral bandwidth at 50 %
I
rel max
I
F
= 10 mA
Abstrahlwinkel bei 50 %
I
v
(Vollwinkel)
Viewing angle at 50 %
I
v
Durchlaßspannung
Forward voltage
I
F
= 50 mA
Sperrstrom
Reverse current
V
R
= 5 V
Kapazität
Capacitance
V
R
= 0 V,
f
= 1 MHz
Schaltzeiten:
Switching times:
I
V
from 10 % to 90 %
I
V
from 90 % to 10 %
I
F
= 100 mA,
t
p
= 10
µs,
R
L
= 50
Ω
(typ.)
(max.)
(typ.)
(max.)
(typ.)
(typ.)
(typ.)
(typ.)
(typ.)
(typ.)
(typ.)
Symbol
Symbol
LS
LO
610
Werte
Values
LY
586
LG
565
LP
557
nm
635
Einheit
Unit
λ
peak
λ
dom
628
605
590
570
560
nm
∆
λ
45
40
45
25
22
nm
2ϕ
120
2.0
3.8
120
2.1
3.8
120
2.2
3.8
120
2.6
3.8
120
2.6
3.8
deg.
V
V
V
F
V
F
I
R
I
R
C
0
0.01 0.01 0.01 0.01 0.01
µA
10
10
10
10
10
µA
40
35
35
60
80
pF
(typ.)
(typ.)
t
r
t
f
350
200
500
250
350
200
500
250
500
250
ns
ns
Semiconductor Group
4
LSS T672, LOO T672, LYY T672
LGG T672, LPP T672

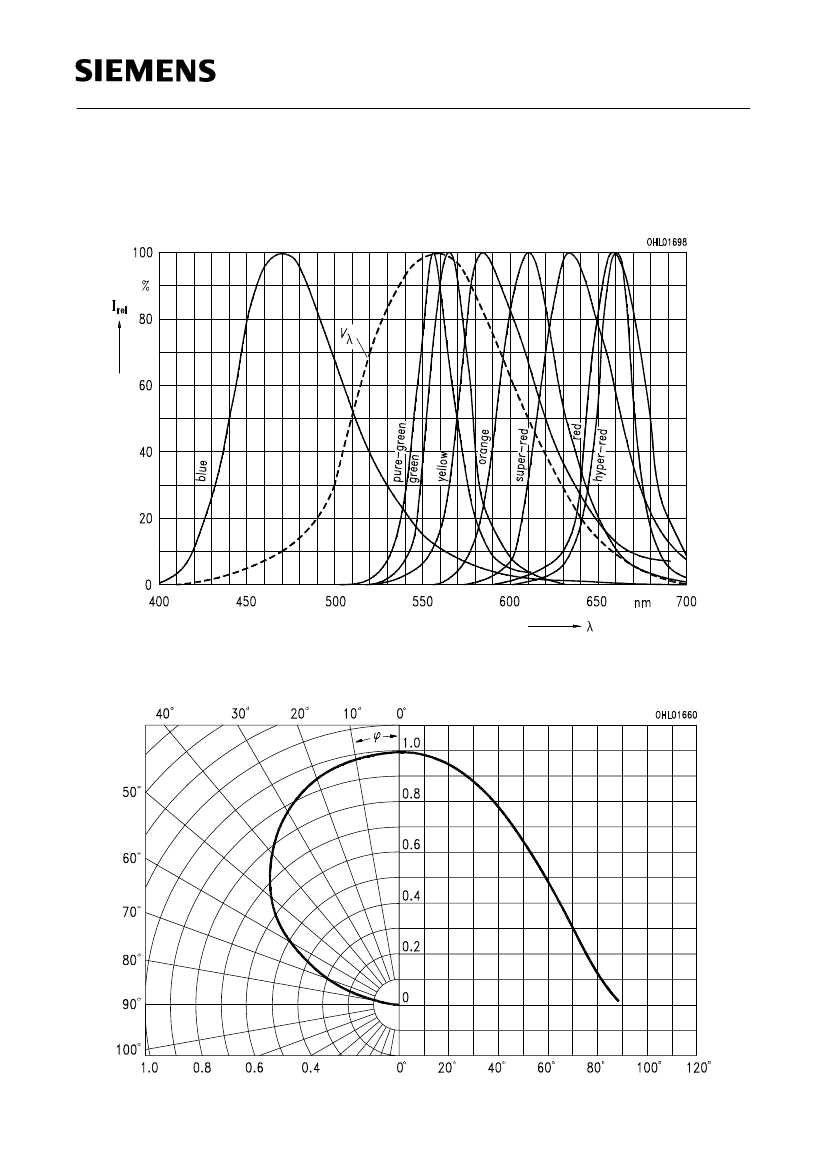

Relative spektrale Emission
I
rel
=
f
(λ),
T
A
= 25 ˚C,
I
F
= 10 mA
Relative spectral emission
V (λ) = spektrale Augenempfindlichkeit
Standard eye response curve
Abstrahlcharakteristik
I
rel
=
f
(ϕ)
Radiation characteristic
Semiconductor Group
5
