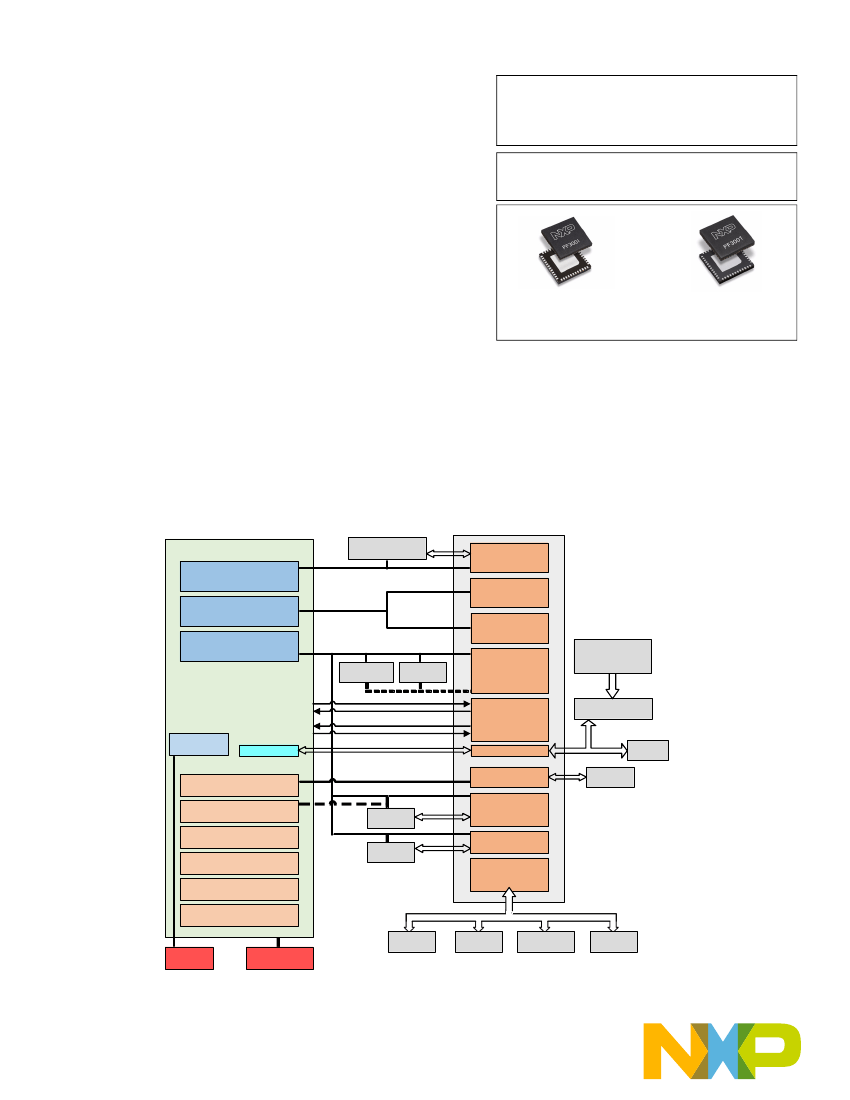

Data sheet: Advance Information

Document Number: PF3001

Rev. 4.0, 8/2017

Power management integrated

circuit (PMIC) for i.MX 7 and i.MX 6

SoloLite/SoloX/UltraLite processors

The PF3001 is a SMARTMOS power management integrated circuit (PMIC)

designed specifically for always ON applications with the NXP i.MX 7 and i.MX

6 SoloLite/SoloX/UltraLite application processors. With up to three buck

converters, six linear regulators, RTC supply, and coin-cell charger, the PF3001

can provide power for a complete system, including applications processors,

memory, and system peripherals.

Features:

• Three adjustable high efficiency buck regulators: 2.75 A, 1.5 A, 1.25 A

• Selectable modes: PWM, PFM, APS

• Programmable output voltage, PWM switching frequency, current limit

• Six adjustable general purpose linear regulators

•

Input voltage range: 2.8 V to 4.5 V or 3.7 V to 5.5 V

C control

Coin cell charger and always ON RTC supply

-40 °C to +125 °C Operating Junction Temperature

PF3001

POWER MANAGEMENT

EP SUFFIX

98ASA00719D

48 QFN 7.0 X 7.0

ES SUFFIX

98ASA00933D

48 QFN 7.0 X 7.0

Applications:

• IPTV

• Set top boxes

• POS terminals

• Industrial control

• Medical monitoring

• Home automation/security/energy management

PF3001

Switching regulators

SW3

0.90 – 1.65 V, 1.5A

DDR MEMORY

i.MX

DDR MEMORY

INTERFACE

Processor

ARM Core

SW1

0.70 – 3.30 V, 2.75A

Processor SOC

SW2

1.50 – 1.85 V

or 2.5 -3.3 V, 1.25A

SD-MMC/

NAND Mem.

RESETBMCU

PWRON

SATA

HDD

SATA - FLASH

NAND - NOR

Interfaces

External AMP

Microphones

Speakers

Li CELL

Charger

SD_VSEL

INTB

Parallel control /

GPIOs

Camera

GPS

MIPI

Micro PCIe

HDMI

USB

Ethernet

CAN

Audio

Codec

Sensors

Camera

Linear regulators

VLDO1

1.8 – 3.3 V,

100mA

WAM

GPS/MIPI

LVDS

Display

VLDO2

0.8 – 1.55 V, 250mA

VCC_SD

1.8 – 1.85 V

or 2.85 – 3.3 V, 100mA

V33

2.85 -3.3 V,

350mA

100mA

350mA

VLDO3

1.8 – 3.3 V,

VLDO4

1.8 -3.3 V,

COINCELL

Main Supply

2.8 - 5.5 V

Cluster/

HUD

Front USB

POD

Rear Seat

Infotainment

Rear USB

POD

Figure 1. PF3001 simplified application diagram
