Micro SIDELED
White Hyper-Bright LED
LW Y87S
Vorläufige Daten / Preliminary Data
Besondere Merkmale
•
Gehäusetyp:
weißes SMT Gehäuse
•
Besonderheit des Bauteils:
kleine Bauform
mit extrem breiter Abstrahlcharakteristik; ideal
für Hinterleuchtungen und Einkopplungen in
Lichtleiter
•
Farbort:
x = 0,33, y = 0,33 nach
CIE 1931 (weiß)
•
typische Farbtemperatur:
5600 K
•
Farbwiedergabeindex:
80
•
Abstrahlwinkel:
Lambertscher Strahler (120°)
•
Technologie:
InGaN
•
optischer Wirkungsgrad:
4 lm/W
•
Gruppierungsparameter:
Lichtstärke, Farbort
•
Verarbeitungsmethode:
für alle
SMT-Bestücktechniken geeignet
•
Lötmethode:
IR Reflow Löten und
Wellenlöten (TTW)
•
Vorbehandlung:
nach JEDEC Level 2
•
Gurtung:
8 mm Gurt mit 3000/Rolle, ø180 mm
oder 10000/Rolle, ø330 mm
•
ESD-Festigkeit:
ESD-sicher bis 2 kV nach
EOS/ESD-5.1-1993
Anwendungen
• Hinterleuchtung (LCD, Mobiltelefone, Schalter,
Tasten, Displays, Werbebeleuchtung)
• optimierte Einkopplung in Lichtleiter
Features
•
package:
white SMT package
•
feature of the deivce:
small package with
extremely wide viewing angle; ideal for
backlighting and coupling in light guides
•
color coordinates:
x = 0.33, y = 0.33 acc. to
CIE 1931 (white)
•
typ. color temperature:
5600 K
•
color reproduction index:
80
•
viewing angle:
Lambertian Emitter (120°)
•
technology:
InGaN
•
optical efficiency:
4 lm/W
•
grouping parameter:
luminous intensity,
color coordinates
•
assembly methods:
suitable for all
SMT assembly methods
•
soldering methods:
IR reflow soldering and
TTW soldering
•
preconditioning:
acc. to JEDEC Level 2
•
taping:
8 mm tape with 3000/reel, ø180 mm
or 10000/reel, ø330 mm
•
ESD-withstand voltage:
up to 2 kV acc. to
EOS/ESD-5.1-1993
Applications
• backlighting (LCD, mobile phones, switches,
keys, displays, illuminated advertising)
• optimized coupling into light guides
2001-02-14
1
LW Y87S
Typ
Emissions-
farbe
Color of
Emission
Farbe der
Lichtaustritts-
fläche
Color of the
Light Emitting
Area
colored
diffused
Lichtstärke
Lichtstrom
Bestellnummer
Type
Luminous
Intensity
I
F
= 10 mA
I
V
(mcd)
28.0 …112.0
Luminous
Flux
I
F
= 10 mA
Φ
V
(mlm)
210
Ordering Code
LW Y87S-NQ-1
white
Q62703-Q6139
Anm.: -1 Farbselektiert nach Farbortgruppen (siehe
Seite 5)
Die Standardlieferform von Serientypen beinhaltet eine untere bzw. eine obere Familiengruppe,
die aus nur 3 bzw. 4 Halbgruppen besteht. Einzelne Halbgruppen sind nicht erhältlich.
In einer Verpackungseinheit / Gurt ist immer nur eine Halbgruppe enthalten.
Note: -1 Color selection acc. to Chromaticity coordinate groups (see
page 5)
The standard shipping format for serial types includes a lower or upper family group of 3 or 4
individual groups. Individual half groups are not available.
No packing unit / tape ever contains more than one luminous intensity group.
2001-02-14
2
LW Y87S
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlassstrom
Forward current
Stoßstrom
Surge current
t
≤
10
µ
s,
D
= 0.005
Sperrspannung
Reverse voltage
Leistungsaufnahme
Power consumption
T
A
≤
25 °C
Symbol
Symbol
Wert
Value
– 40 … + 100
– 40 … + 100
+ 110
15
–
Einheit
Unit
°C
°C
°C
mA
mA
T
op
T
stg
T
j
I
F
I
FM
V
R
P
tot
5
60
V
mW
Wärmewiderstand
Thermal resistance
R
th JA
Sperrschicht/Umgebung
Junction/ambient
R
th JS
Sperrschicht/Lötpad
Junction/solder point
Montage auf PC-Board FR 4 (Padgröße
≥
16 mm
2
)
mounted on PC board FR 4 (pad size
≥
16 mm
2
)
530
300
K/W
K/W
2001-02-14
3
LW Y87S
Kennwerte
(
T
A
= 25 °C)
Characteristics
Bezeichnung
Parameter
Farbkoordinate x nach CIE 1931
1)
(typ.)
Chromaticity coordinate x acc. to CIE 1931
1)
I
F
= 10 mA
Farbkoordinate y nach CIE 1931
1)
(typ.)
1)
Chromaticity coordinate y acc. to CIE 1931
I
F
= 10 mA
Abstrahlwinkel bei 50 %
I
V
(Vollwinkel)
Viewing angle at 50 %
I
V
Durchlassspannung
2)
Forward voltage
2)
I
F
= 10 mA
Sperrstrom
Reverse current
V
R
= 5 V
Temperaturkoeffizient von x
Temperature coefficient of x
I
F
= 10 mA; –10°C
≤
T
≤
100°C
Temperaturkoeffizient von y
Temperature coefficient of y
I
F
= 10 mA; –10°C
≤
T
≤
100°C
Temperaturkoeffizient von
V
F
Temperature coefficient of
V
F
I
F
= 10 mA; –10°C
≤
T
≤
100°C
Optischer Wirkungsgrad
Optical efficiency
I
F
= 10 mA
(typ.)
(typ.)
(max.)
(typ.)
(max.)
(typ.)
Symbol
Symbol
x
Wert
Value
0.33
Einheit
Unit
–
y
0.33
–
2
ϕ
120
3.4
3.8
0.01
10
–0.1
Grad
deg.
V
V
V
F
V
F
I
R
I
R
TC
x
µ
A
µ
A
10
-3
/K
(typ.)
TC
y
–0.2
10
-3
/K
(typ.)
TC
V
– 3.0
mV/K
(typ.)
η
opt
4
lm/W
2001-02-14
4
LW Y87S
1)

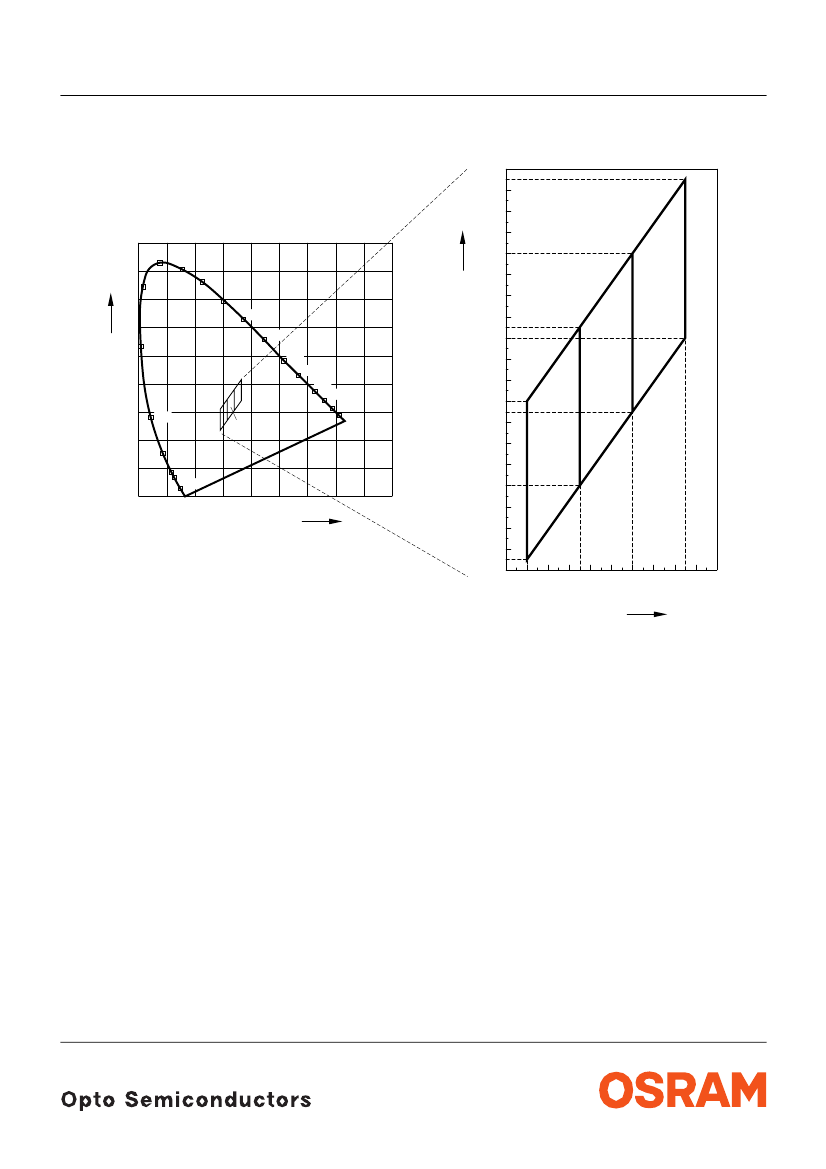

Farbortgruppen
Chromaticity coordinate groups
0.9
520
0.8
Cx
0.7
0.6
500
0.5
0.4
0.3
0.2
0.1
0
0
580
590
600
610
620
630
510
530
540
550
560
570
+
490
480
470
460
450
0.1
0.2
0.3
0.4
0.5
E
0.6
0.7
Cy
0.8
0.9
Farbortgruppen werden mit einer Stromeinprägedauer von 25 ms und einer Genauigkeit von ±0,01 ermittelt.
Chromaticity coordinate groups are tested at a current pulse duration of 25 ms and an accuracy of ±0.01.
2001-02-14
5
0.29
0.30
0.31
0.32
0.33
0.34
0.35
0.36
0.37
0.38
0.28
0.42
0.41
0.40
Cy
0.39
0.38
0.37
0.36
0.35
0.34
0.33
0.32
0.31
0.30
0.29
0.28
0.27
0.26
0.25
0.24
0.23
group 5
+
group 4
group 3
Cx
OHA01327
