Multi TOPLED mit LED und Fototransistor-Detektor
Multi TOPLED with LED and Phototransistor-Detector
SFH 7225
SFH 7226
Wesentliche Merkmale
• Anzeigefunktion kann durch eingebauten
Fototransistor überwacht werden
• SFH 7225: gelbe LED
• SFH 7226: super-rote LED
• Dominantwellenlänge:
SFH 7225: 589 nm
SFH 7226: 630 nm
• Silizium-Fototransistor
• Geringe Sättigungsspannung
• Emitter und Diode galvanisch getrennt
Anwendungen
• Anzeige mit Funktionskontrolle
Typ
Type
Gehäuse
Package
Features
• Display function can be controlled by built-in
phototransistor
• SFH 7225: yellow LED
• SFH 7226: super-red LED
• Dominant wavelength:
SFH 7225: 589 nm
SFH 7226: 630 nm
• Silicon phototransistor
• Low saturation voltage
• Emitter and detector electrically isolated
Applications
• Display with controlling function
Bestellnummer
Lichtstärke
Ordering Code
Luminous Intensity
I
F
= 20 mA,
t
p
= 20 mA
I
V
(mcd)
63 … 200
40 … 125
Q62702-P5319
Q62702-P5320
SFH 7225-Q/R
SFH 7226-P/Q
SMT Multi TOPLED
SMT Multi TOPLED
2001-08-08
1
SFH 7225, SFH 7226
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sender
Emitter
Sperrspannung
Reverse voltage
Durchlassstrom
Forward current
Verlustleistung
Total power dissipation
Wärmewiderstand
Thermal resistance
Sperrschicht/Umgebung
Junction/ambient
Sperrschicht/Lötpad
Junction/solder point
Montage auf PC-Board FR4
Mounted on PC board FR4
Empfänger (Si-Fototransistor)
Detector (Silicon phototransistor)
Kollektor-Emitterspannung
Collector-emitter voltage
Kollektorstrom
Collector current
Kollektorspitzenstrom,
t
p
< 10
µs
Collector surge current
Verlustleistung
Total power dissipation
1)
Symbol
Symbol
Wert
Value
– 40 … + 100
– 40 … + 100
Einheit
Unit
°C
°C
T
op
T
stg
V
R
I
F
(DC)
P
tot
3
20
80
V
mA
mW
R
th JA
R
th JS
800
600
1)
500
340
1)
K/W
K/W
K/W
K/W
V
CE
I
C
I
CS
P
tot
35
15
75
90
V
mA
mA
mW
This value is valid only when the power dissipation of the photo transistor is limited to max. 2.5 mW.
2001-08-08
2
SFH 7225, SFH 7226
Kennwerte
(
T
A
= 25
°C)
Characteristics
Bezeichnung
Description
Symbol
Symbol
SFH 7225
Sender
Emitter
Wellenlänge der Strahlung,
I
F
= 20 mA
Wavelength of peak emission
Dominantwellenlänge,
I
F
= 20 mA
Dominant wavelength
Spektrale Bandbreite,
I
F
= 20 mA
Spectral radiation bandwidth
Abstrahlwinkel
Half angle
Durchlassspannung
Forward voltage
I
F
= 20 mA,
t
p
= 20 ms
Sperrstrom,
V
R
= 3 V
Reverse current
Temperaturkoeffizient von
λ
dom
Temperature coefficient of
λ
dom
I
F
= 20 mA
Temperaturkoeffizient von
λ
peak
Temperature coefficient of
λ
peak
I
F
= 20 mA
Temperaturkoeffizient von
V
F
Temperature coefficient of
V
F
I
F
= 20 mA
Empfänger
Detector
Wellenlänge der max. Fotoempfindlichkeit
Wavelength of max. sensitivity
Spektraler Bereich der Fotoempfindlichkeit
S
= 10% von
S
max
Spectral range of sensitivity
S
= 10% von
S
max
λ
S max
λ
860
380 … 1150
nm
nm
λ
peak
λ
peak
∆λ
Φ
591
589
15
±
60
2.0 (≤ 2.6)
645
630
16
±
60
2.0 (≤ 2.6)
nm
nm
nm
Grad
Deg.
V
Wert
Value
SFH 7226
Einheit
Unit
V
F
I
R
TC
λdom
0.01 (< 10)
0.096
0.01 (< 10)
0.014
µA
nm/K
TC
λpeak
0.13
0.14
nm/K
TC
VF
– 2.5
– 2.0
mV/K
2001-08-08
3
SFH 7225, SFH 7226
Kennwerte
(
T
A
= 25
°C)
Characteristics
(cont’d)
Bezeichnung
Description
Dunkelstrom,
V
CE
= 25 V
Dark current
Kapazität,
V
CE
= 0 V,
f
= 1 MHz,
E
= 0
Capacitance
Fremdlichtempfindlichkeit
Sensitivity to ambient light
E
V
= 1000 lx, Normlicht A/standard light A,
V
CE
= 5 V
MULTILED
Übersprechen: Kollektor-Emitterstrom
Crosstalk: collector-emitter current
I
F
= 20 mA,
V
CE
= 5 V
Kollektor-Emitter-Sättigungsspannung
Collector-emitter saturation voltage
I
F
= 20 mA,
I
C
= 0.3
×
I
CEmin
Symbol
Symbol
SFH 7225
Wert
Value
SFH 7226
1 (< 200)
5
650
nA
pF
µA
Einheit
Unit
I
CEO
C
CE
I
CEtyp
I
CEtyp
0.5 … 5
2 … 15
mA
V
CEsat
< 0.4
V
2001-08-08
4
SFH 7225, SFH 7226

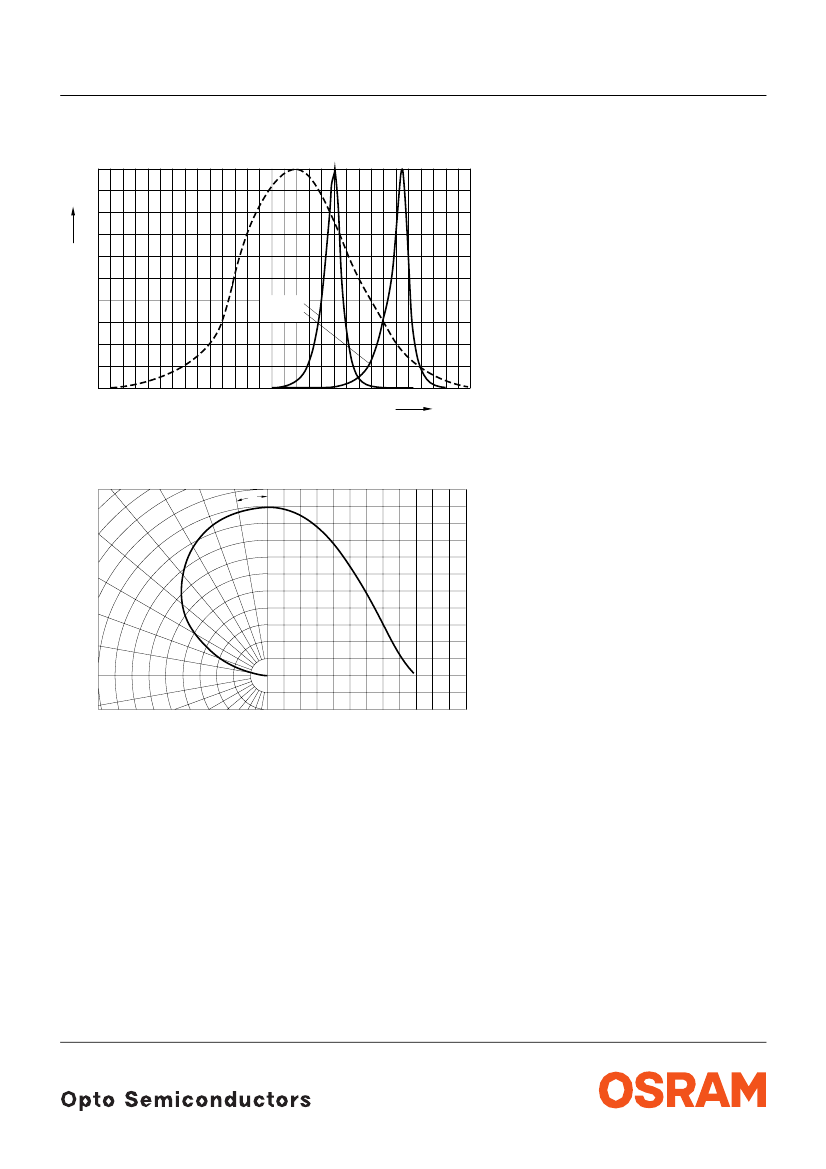

Relative Spectral Emission
I
rel
=
f
(λ),
T
A
= 25
°C,
I
F
= 20 mA
V(λ) = Standard Eye Response Curve
100
OHL01061
I
rel
%
80
V
λ
60
40
yellow
super-red
20
0
400
450
500
550
600
650
nm
700
λ
LED Radiation Characteristics
I
rel
=
f
(ϕ)
Phototransistor Directional Characteristics
S
rel
=
f
(ϕ)
40˚
30˚
20˚
10˚
0˚
OHL01660
ϕ
1.0
50˚
0.8
0.6
60˚
0.4
70˚
0.2
80˚
90˚
100˚
1.0
0.8
0.6
0.4
0˚
20˚
40˚
60˚
80˚
100˚
120˚
0
2001-08-08
5
