N (50
Ω)
N (50
Ω)
- Robust Coaxial Connectors
with Screw- locking System
for Applications up to 12 GHz
1N (50
Ω)
N (50
Ω)
N (50
Ω
) - Robuste Koaxialsteckverbinder
mit Schraub- Verbindung
für Anwendungen bis 12 GHz
N- Steckverbinder zählen zu den robusten und zuverlässigen klassischen
Steckverbindern in mittlerer Baugröße mit Schraub- Befestigung. Ein hoher
Grad an Reflexionsfreiheit sowie Witterungsbeständigkeit und gute Inter-
modulation zeichnen diese Serie aus.
Einsatzfrequenzbereiche von N- 50-
Ω
- Steckverbindern reichen je nach
Qualitätsstandard bis in den Mikrowellenbereich, wobei die Standardaus-
führung bis 10 GHz (max. 12 GHz) angewendet werden kann. Die N- Präzi-
sionsausführung ist für Anwendungen bis 18 GHz konzipiert.
Rosenberger N- Steckverbinder für Mobilfunk- Anwendungen:
N- Steckverbinder eignen sich besonders für die Verkabelung von Mobil-
funk- Antennen und Basisstationen. Für Feeder- und Jumper- Kabel sind
Steckverbinder für Wellmantelkabel mit Durchmessern von 1/4" bis 1 5/8"
in Ring- oder Schraubwellung lieferbar.
Blitzschutzkomponenten sind ein unbedingtes Muss zum Schutz vor Über-
spannungsschäden in hochwertigen Anlagen. Rosenberger bietet zwei
verschiedene Systeme: Breitband- Ableiter für 0,8 bis 2.5 GHz und gasge-
füllte Überspannungsableiter mit verschiedenen, auswechselbaren Gas-
Patronen ( 90 V, 230 V, 350 V).
Breitband- 2- fach, 3- fach- und 4- fach- Leistungsteiler für 0,8 bis 2,2 GHz
zur Kombination verschiedener Antennensysteme.
Standard und Präzisionsausführung von N- 50-
Ω
- Steckverbindern
sind voll steckkompatibel.
50-
Ω
- und 75-
Ω
- Versionen haben Innenleiter mit verschiedenen
Durchmessern und können deshalb nicht miteinander gekoppelt
werden.
N connectors are very robust, reliable classical connectors with screw-
locking system in medium dimensions. N connectors are characterized by
high degree of protection, weatherproofness and excellent intermodula-
tion.
The operating frequency range extends into the microwave range, whereby
N standard versions are specified up to 10 GHz (max. 12 GHz). N precision
connectors can be used up to 18 GHz.
Rosenberger N connectors for mobile radio stations:
N- connectors are excellent qualified for cable connections used in mobile
base stations and antennas. For feeder and jumper cables, connectors are
available for corrugated cables with diameters from 1/4" to 1 5/8" in cir-
cular and spiral versions .
To protect the whole system against overvoltage damage, safe and effec-
tive lightning and EMP protection is an absolute must. Rosenberger offers
two different functional systems: Wideband surge arresters for 0.8 to 2.2
GHz and gas- capsule surge arresters with different, replaceable gas cap-
sules (90 V, 230 V, 350 V)
Wideband power splitters, 2- way, 3- way and 4- way for 0.8 to 2.2 GHz, to
combine various antenna systems.
N 50
Ω
connectors are fully intermateable with Rosenberger preci-
sion N connectors (RPC- N).
50
Ω
and 75
Ω
versions have center conductors of different dimen-
sions and can not be mated.
Product Features
–
–
–
–
–
–
–
–
–
Frequency range optimum up to 10 GHz, max. up to 12 GHz
VSWR (straight connector):
≤
1.10 typ.
Interface according to IEC 60169- 16, CECC 22 120, MIL PRF- 39012
Quality tested according to US MIL- STD 202
Screw lock coupling system
High degree of protection, weatherproof
Excellent VSWR and intermodulation
50
Ω
and 75
Ω
versions are
not
intermateable - accidental damage
N 50
Ω
and N precision connectors are intermateable.
–
–
–
–
–
–
–
–
Produkteigenschaften
Frequenzbereich optimal bis 10 GHz, max. bis zu 12 GHz
VSWR (gerader Steckverbinder):
≤
1,10 typ.
Interface gemäß IEC 60169- 16, CECC 22 210, MIL- PRF- 39012
Qualitätsprüfung gemäß US MIL- STD 202
Schraub- Verschluss
Hoher Schutzgrad, sehr witterungsbeständig
Sehr gute VSWR- und Intermodulationswerte
N- 50-
Ω
- und N- 75-
Ω
- Varianten sind
nicht
steckkompatibel -
Zerstörung möglich
– N- 50-
Ω
- und N- Präzisionssteckverbinder sind steckkompatibel
Rosenberger Hochfrequenztechnik GmbH & Co. KG, POB 1260, D- 84526 Tittmoning, Tel. +49- 86 84- 18- 0, Fax. +49- 86 84- 18- 499, www.rosenberger.de
297
13
N (50
Ω)

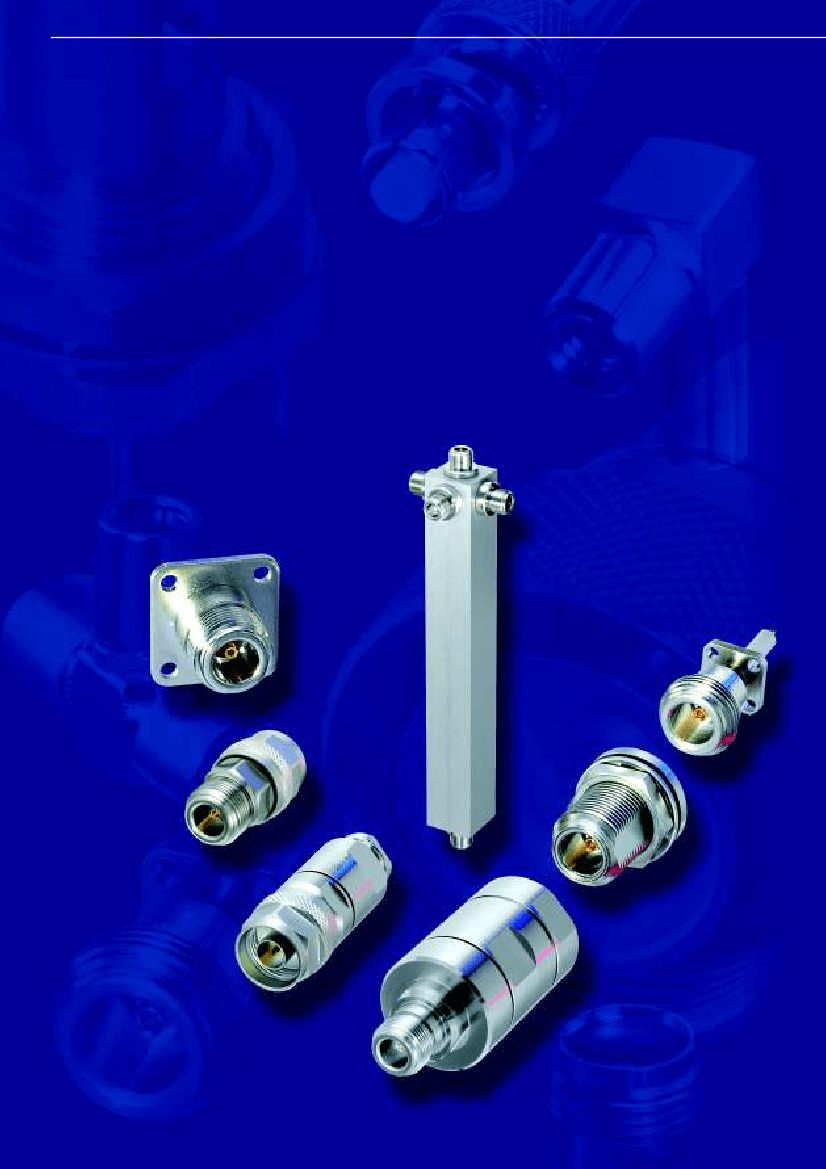

Product Range
– Cable connectors (straight and right angle) for flexible, semi- flex, semi-
rigid and corrugated cables
– Panel connectors in various flanges with solder or coaxial end, also
stripline and microstrip versions
– Wideband power splitters (2- , 3- and 4- way types)
– Lightning surge arresters (wideband and gas- capsule)
– Adaptors
– Terminations (1 - 40 Watt).
Further connectors are available on request.
N (50
Ω)
Produktspektrum
– Kabelsteckverbinder (gerade und gewinkelt) für flexible, Semi- Flex- ,
Semi- Rigid- und Wellmantel- Kabel
– Gehäuse- Steckverbinder in verschiedenen Flanschen, mit Lötkelch
oder koaxialem Ende, sowie Stripline- und Microstrip- Ausführungen
– Breitband- Leistungsteiler (2- , 3- und 4- fach- Versionen)
– Blitzschutzkomponenten (Breitband- und gasgefüllte Ableiter)
– Adapter
– Abschlusswiderstände (1 - 40 Watt).
Weitere Steckverbinder auf Anfrage erhältlich.
Application Examples
Signal and data transmission in radio and communication engineering,
especially in mobile base stations and antennas, test and measurement
applications.
Anwendungsbeispiele
Signal- und Datenübertragung in der Funk- und Nachrichtentechnik,
besonders in Mobilfunk- Antennen und - Basisstationen, Mess- und Prüf-
technik.
298
