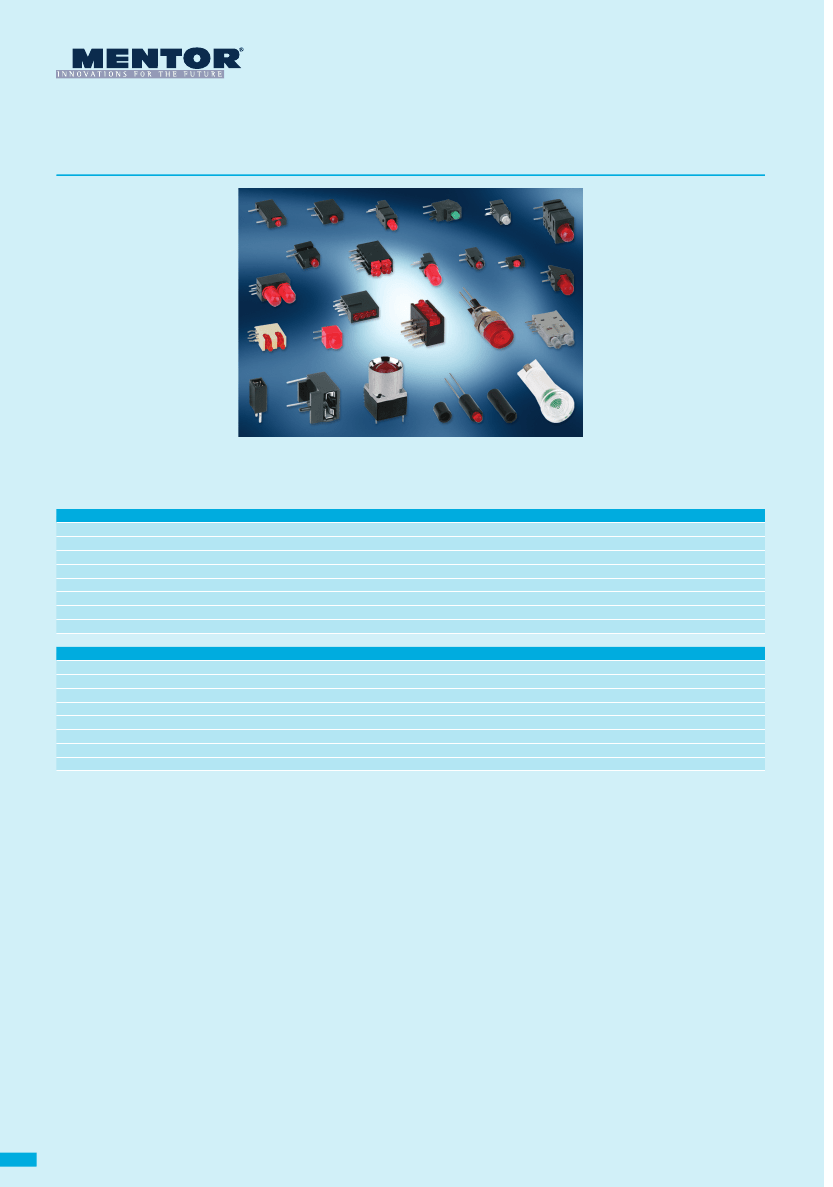

LED-Anzeigesysteme
In die Entwicklung dieser Bausteine ist
das über Jahrzehnte erworbene Know-
how der Firma MENTOR als Entwickler
und Lieferant von Bauelementen für die
Industrieelektronik geflossen. Die Baue-
lementen-Vielfalt erstreckt sich von THT-
Einzelanzeigen in unterschiedlichsten
Ausführungen über THT-LED-Leisten,
Flächenausleuchtsystemen, Signallam-
pen bis hin zu Lampenfassungen. THT-
Ausführungen kennzeichnen Bauteile in
Durchstecktechnik.
Der Einsatz dieser Bausteine ist überall
dort zu suchen, wo Licht flimmert, strahlt
oder blinkt, wo Lichtsignale auf Funkti-
onen oder Betriebszustände aufmerksam
machen sollen und müssen.
Den sich ständig verändernden Anforde-
rungen unserer Kunden begegnen wir mit Kompetenz und Innovationskraft und
der sich daraus ergebenden Möglichkeit, neben Standardlösungen auch spezielle
Kundenwünsche zu erfüllen.
LED Display Systems
The development of these components
benefited from decades of experience
gained by MENTOR in developing and
supplying components for industrial
electronics. The range of components
stretches from individual THT displays in
various versions via THT LED bars, sur-
faces made from illumination systems,
and signaling lamps all the way to lamp
sockets. THT versions designate compon-
ents in hole-mounted technology.
The area of application of these compo-
nents covers any scenario where light
flickers, radiates or flashes where light
signals should and must draw attention
to functions or operating status.
We meet our customer‘s constantly
changing demands with competency
and innovative energy, thus being able to fulfil not only standard solutions but
also to meet customer specific requirements.
Allgemeine technische Daten
(Auswahl bzw. Abweichungen zu den folgenden allgem. Daten: siehe Beschreibung des jeweiligen Artikels)
Lötbarkeit
DIN IEC 68-2-20 (260°C
≤
5s)
Anschlüsse
verzinnt
Betriebstemperatur
-40°C ... +85°C
Klima
GPF DIN 40040
Beschriftung
auf Sonderwunsch bedruckt oder gelasert
Bestückung mit LED‘s
Technische Daten siehe Seite 65/66
Sonderwünsche
Sonderbestückung, Verwendung von zusätzlichen Fixierpins sowie umgekehrte Polarität auf Anfrage möglich.
Mindestbestellmengen für Sonderausführungen auf Anfrage.
General Technical Data
(Selection and deviations from the following general data: see description of the respective item)
Solderability
DIN IEC 68-2-20 (260°C
≤
5s)
Terminals
tinned
Operatin temperature
-40°C ... +85°C
Climate
GPF DIN 40040
Marking
On special request printed or laser printed
LED’s
Technical data see page 65/66
Special requirements
Special components, use of additional fixing pins and reverse polarity on request
Minimum quantity for special design on request.
4
Magerdruck keine Lagerware · Bestellmenge und Preise auf Anfrage · Articles in roman typefaces not in stock · Order quantities and prices on request

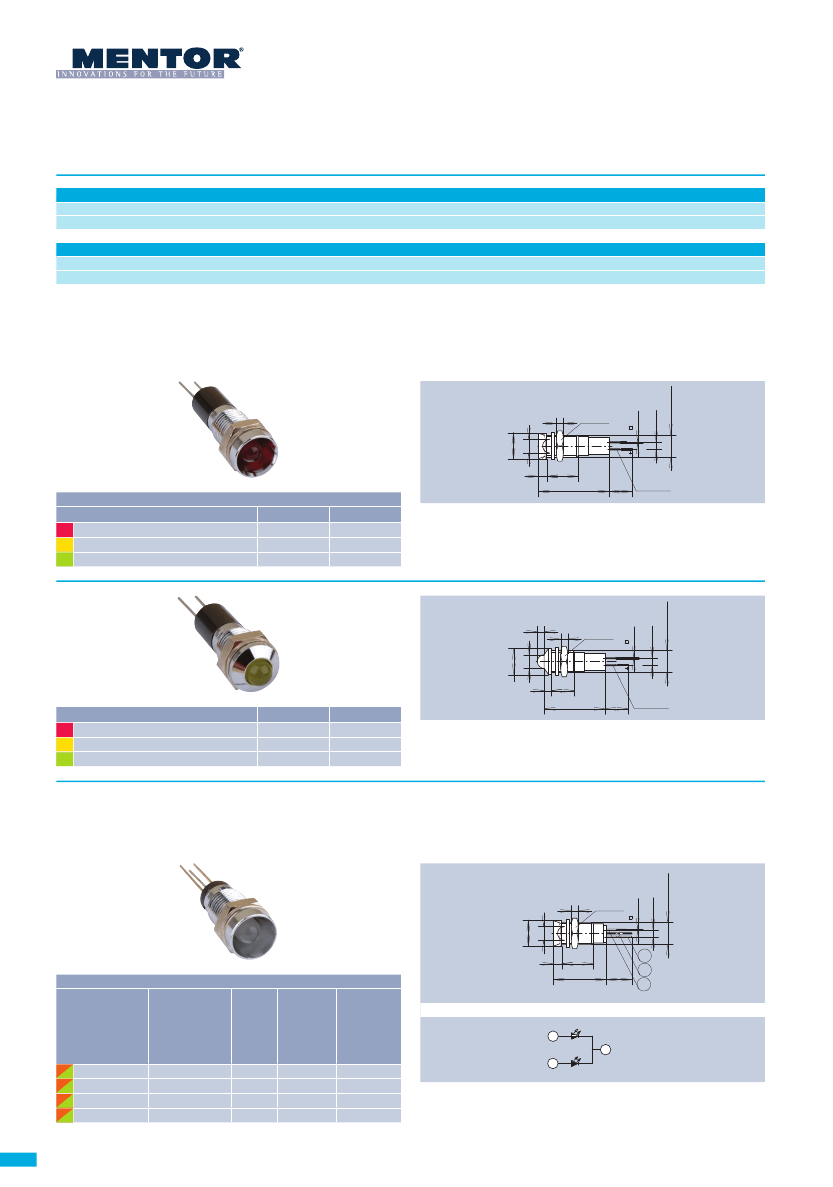

Signalleuchten Ø5mm LED‘s
Metallfassungen
Allgemeine Hinweise und Technische Daten
Allgemeine Hinweise und technische Daten: siehe Seite 4
Technische Daten LED‘s: siehe Seite 53/54
Spezifische Technische Daten
Gehäusewerkstoff: CuZn
Einsatzwerkstoff: PC UL94 schwarz
Die Signalleuchten für Frontplatteneinbau sind für Schraubbefestigung mit einer
empfohlenen Einbaubohrung von Ø8mm ausgelegt. Die Fassungen sind mit Außen-
oder Innenreflektor lieferbar. Der Einsatz zur LED-Aufnahme wird in das Gehäuse
eingepresst. Die Signalleuchten sind mit integriertem Vorwiderstand für 24V Nenn-
spannung vorgesehen. Lieferung inklusive Scheibe und Sechskantmutter.
Indicator lamps Ø5mm LEDs
Metal Holders
General Remarks and Technical Data
General remarks and technical data: see page 4
Technical data LEDs: see page 53/54
Specific Technical Data
Housing Material: CuZn
Insert Material: PC UL94 black
Signal lamps for front panel installation are designed for screw mounting with
a recommended installation hole of Ø8mm. The sockets can be supplied with an
external or internal reflector. The insert for the LED receptacle is pushed into the
case. The signal lamps have an integrated series resistor and are designed for a
nominal voltage of 24V. Supplied with washer and hexagonal nut.
Ø9.5
Ø5
3 11.5
25.6
Low Current LED / Gehäuse verchromt · Housing chrome plated
Farbe · Color
LED-Type
Art.-Nr.
high efficiency red
A12
2692.3321
yellow
A13
2692.3371
green
A14
2692.3381
582
583
584
0.5
12
0.5
12
15
2.5
SW10
Anode
2.5
Ø 9.5
Ø5
2.5
SW10
2.5
585
586
587
8.5
22.1
Anode
Farbe · Color
high efficiency red
yellow
green
LED-Type
A12
A13
A14
Art.-Nr.
2693.3321
2693.3371
2693.3381
Die Signalleuchten sind mit integriertem Vorwiderstand und Nennspannungen von
5, 12, 24 und 28V ausgelegt. Als Leuchtquelle kommt eine 3-polige Duo-LED zum
Einsatz.
The signal lamps have an integrated series resistor and are designed for nominal
voltages of 5, 12, 24, and 28V. A 3-pin Duo LED is used as light source.
2.5
Ø9.5
Ø5
SW10
LED mit Vorwiderstand · LED with series restistance
Gehäuse
Gehäuse
Span- verchromt
588
schwarz
nung
Housing
589
Housing black
Farbe · Color
LED-Type
Voltage
chrome
painted
590
(V)
plated
Art.-Nr.
591
Art.-Nr.
orange red/green
C5
5
2664.8101
2664.8103
orange red/green
C5
12
2664.8201
2664.8203
orange red/green
C5
24
2664.8301
2664.8303
orange red/green
C5
28
2664.8401
2664.8403
3 11.5
19.1
3
R
2
1
G
Schaltbild · Circuit Diagram
36
Magerdruck keine Lagerware · Bestellmenge und Preise auf Anfrage · Articles in roman typefaces not in stock · Order quantities and prices on request
0.5
2.54
M8x0.75
1
2
3
2.54
M8x0.75
2.54
M8x0.75
