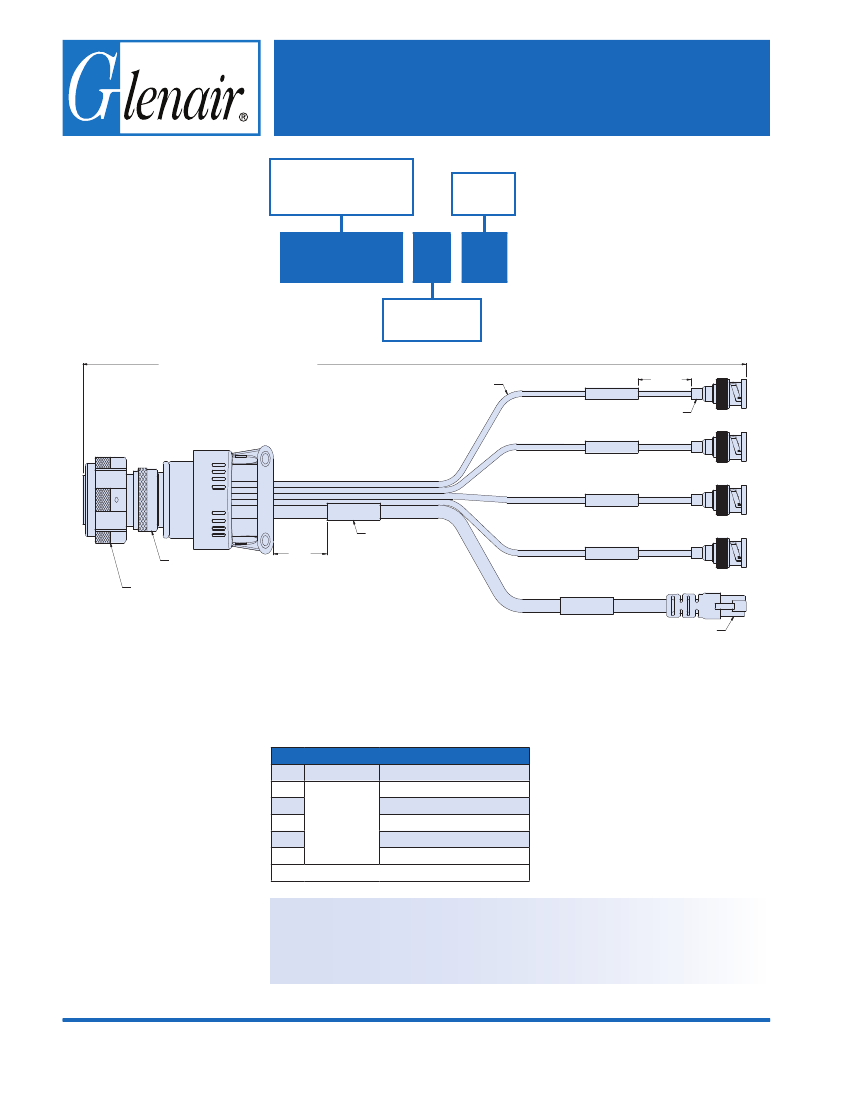

8071-4649
Data Cable Assembly for Media Converters
050-207, 057-0058
Data Cable for Media
Converter
050-105
Length
(Inches)
8071-4649
-
M
-
36
Material/Finish
(Table II)
LENGTH (SEE PART NUMBER DEVELOPMENT)
TOLERANCE IS:
(+1.80/-0.00) FOR "L" BETWEEN 12.00 TO 60.00 INCHES.
(+3%/-0.00) FOR "L" GREATER THAN 60.00 INCHES.
PICWIRE 75 OHM COAX (4X),
V78209
(1.00) 5X
CH1
PICWIRE BNC PLUG (4X),
190912
P2
CH2
P3
P1
CH3
PART NUMBER
GLENAIR YYWW 06324
P4
BRADY LABEL (6X),
LAT-18 OR EQ.
GLENAIR BACKSHELL,
380HS007X1904L3
GLENAIR CONNECTOR,
257-606XG6-19Q-18BN
GLENAIR CONTACTS (4X),
852-083-01
GLENAIR CONTACTS (14X),
850-001-22-348
AUX
INTERCON1 RJ45 CABLE,
F-GEVP-X-P
(1.00)
CH4
P5
P6
SYM
M
MT
NF
ZN
Table II: Material And Finish
Material
Finish Description
Electroless Nickel
Aluminum
Nickel - PTFE
Cadmium, Olive Drab
Zinc-Nickel, Olive Drab
ZNU
Zinc-Nickel, Blac
Other finishes available, consult factory
Notes
100% Electrical test, continuity, DWV (500 VAC sea level) and insulation resistance (200 megohms
minimum)
Refer to Glenair catalog for connector materials, finishes and dimensions.
Unit pack: 1 each in 4 mil poly bag, heat sealed, tagged per illustration
© 2015 Glenair, Inc.
Rev. Jan. 2015
U.S. CAGE Code 06324
Printed in U.S.A.
