BNC
INTRODUCTION
DC
DC
DC
DC
DC
DC
DC
-
-
-
-
-
-
-
4
1.5
1.0
10
1.5
6
1.0
GHz
GHz
(commercial)
GHz
(Eco)
GHz
(TRIAXIAL)
GHz
GHz
(HDTV)
GHz
(Eco)
50Ω
75Ω
GENERAL
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Worlwide standardised coaxial connectors
Bayonet coupling
Proven strength and reliability
Good RF performance
MIL-C-39012 / MIL STD 348-A/301
IEC 169-8
CECC 22120
NF-C-93564 KBN series
UTE-C-93564
Civil and military radio-telecommunication equipment
Test and measurement
Videocommunication
Broadcast
Industrial network
General electronics
APPLICABLE STANDARDS
APPLICATIONS

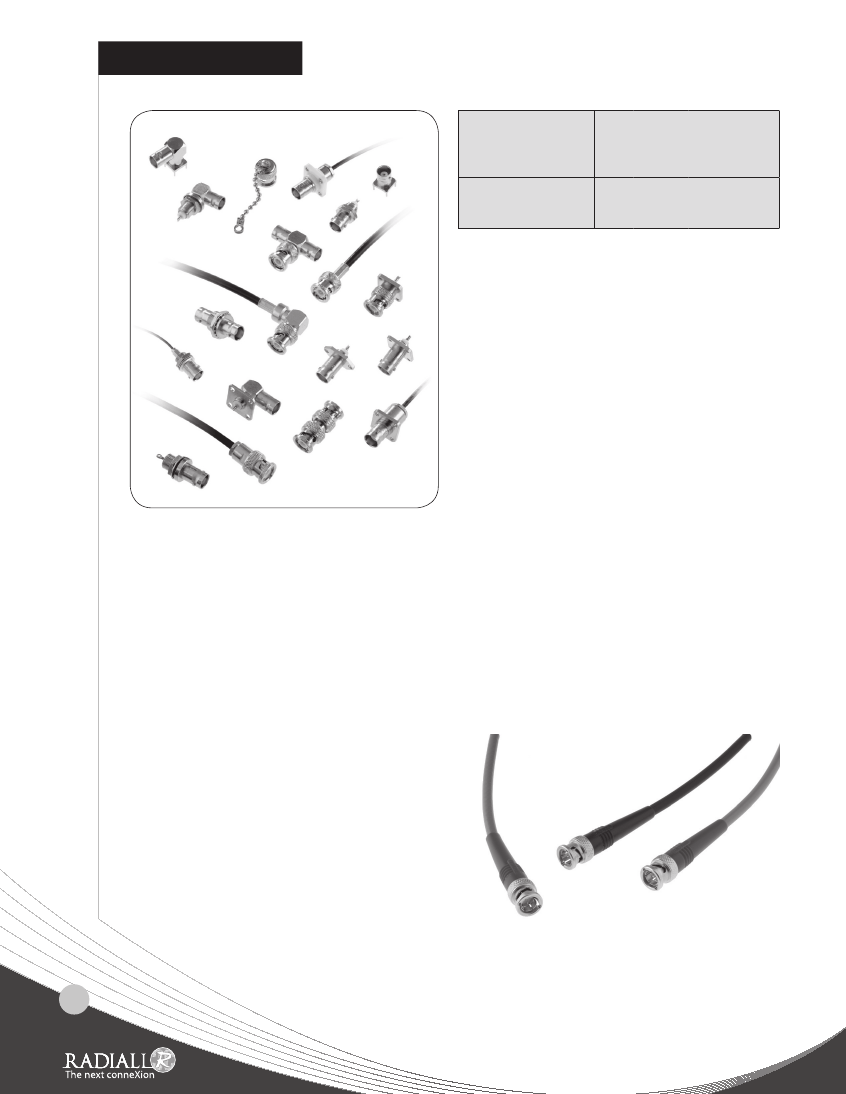

The BNC connector is the most popular coaxial connector series in the world, featuring a two-pin bayonet coupling
system for quick and reliable engagement and disengagement.
• Wide range:
RADIALL's BNC connectors are available with
two characteristic impedances: 50Ω and 75Ω.
They are completely intermateable.
RADIALL also offers low-cost- BNC range, and
a triaxial BNC TRX series.
• Convenient three piece design:
Straight and right angle crimp type cable
connectors feature a three piece design: single
piece body + center contact + outer ferrule.
10-4
www.radiall.com
INTRODUCTION
• Fast and reliable cable attachment
Cable connectors can be either fully crimped or soldered/crimped, offering full flexibility for fast, reliable,
high-volume production with standard manual or pneumatic tooling.
• The center contact can be either crimped or soldered,
• The outer contact is attached to the cable by crimping a ferrule.

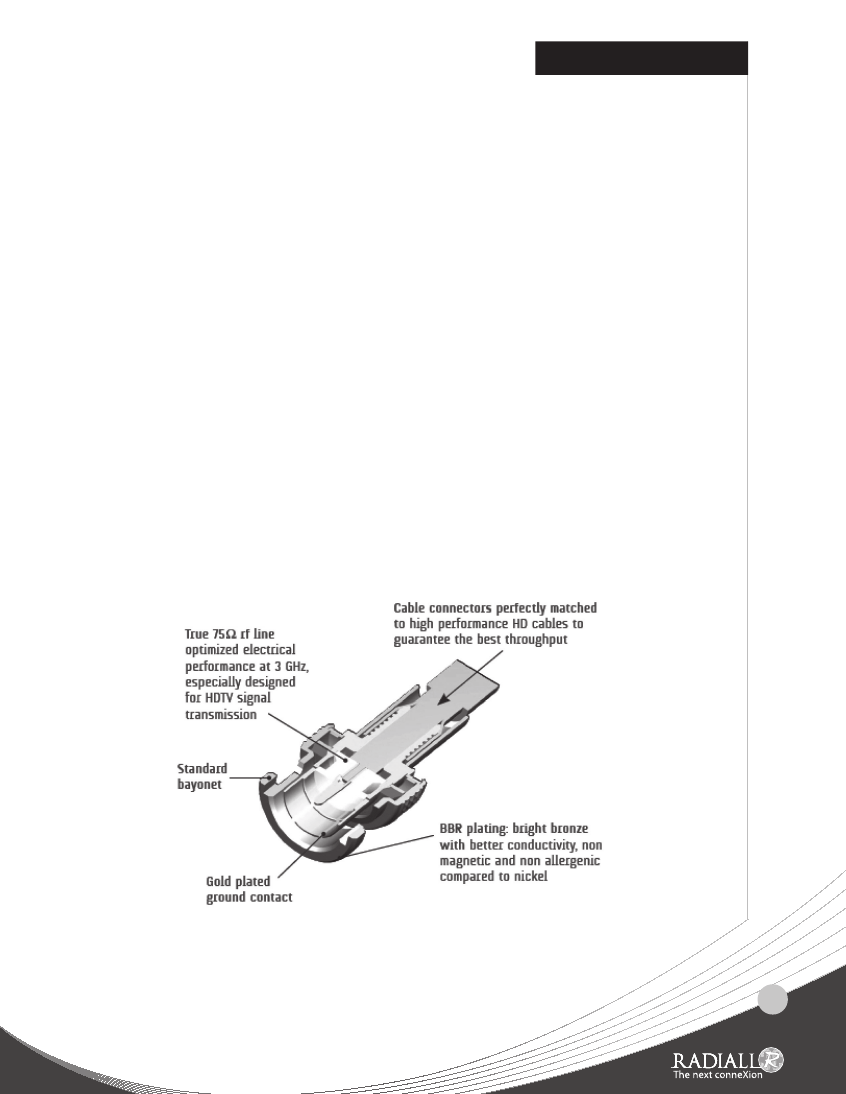

NEW: BNC 75 HDTV CONNECTOR SERIES WITH PERfORmANCE UP TO 6 GHz
Radiall’s affordable “True” BNC 75 ohm HDTV Coaxial Connector Series can handle data rates up to 3 Gbps or
higher, while supporting the broadcast industry’s SMPTE 292M and 424M standards. Radiall is the only company that
outperforms the rest with connectors that feature gold plated center and outer contacts. These provide outstanding
electrical performance with a frequency range of up to 6 GHz, optimized at 3 GHz!
Features and Benefits
• Intermateable with standard 50 or 75 ohm BNC products
• Best material selection (brass, PTFE, BeCu, Gold) for outstanding performance and durability
• Better mechanical performance and durability with 1000 mating cycles guaranteed
• Field installable on most coaxial cables using hand-crimping tools
• Colored cable boots available for easy coding of video signals
• Custom made cable assemblies available
