88
-0,2
Anforderungsstufe
class
Datum
date
ERNI
Stecklänge
mating length
2,9
-0,3
5,2
-0,1
a b c
4
±0,2
Stecklänge /
mating length
0,8
±0,1
0,8
±0,1
0,6
max.11,6
6,4
-0,1
4,8
max.95
+0,2
a32
2,8
max.11,1
6
8,7
+0,1
0,3
31x2,54=78,74
83,2
90
±0,1
+0,4
c1
c32
2,5
-0,2
Bestückungsplan /
contact layout
32 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S
S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S
S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S
a
b
c
Leiterplatten-Lochbild /
PCB drillhole pattern
2,8
0,3
+0,1
Copyright by ERNI GmbH
Proprietary notice pursuant to ISO 16016 to be observed.
32 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
2x 2,54 =5,08
RC 1
2,54
78,74
85,2
+0,1
+0,2
XXXXXXX
2,54
2x2,54=5,08
L S E
E =
early mate, late break
/ voreilend
S = standard
L =
late mate, early break
/ nacheilend
1
a1
Lötanschluß 0,6x0,6mm /
Solder Terminal 0,6x0,6mm
Isolierwerkstoff
/ housing material : PBT GF 30
Bauart 4 / t
ype 4
Anforderungsstufe 1 = 500 Steckzyklen
/ performance class 1 = 500 mating cycles
Fehlende Maße und Angaben nach IEC 60 603-2 / DIN EN 60 603-2
Bedruckung siehe Zeichnung 294905
Missing information and dimensions per IEC 60 603-2 / DIN EN 60 603-2
Marking see drawing 294905
1
±0,1
0,05
alle Löcher
all holes
Information:
Tolerances
All Dimensions
in mm
Scale
2:1
2,54
31x 2,54 =78,74
90
All rights reserved.
Only for Information.
To ensure that this is the latest
version of this drawing, please
contact one of the ERNI companies
before using.
B
Index
09.02.2010
Date
Designation
Subject to modification without
prior notice.
Drawing will not be updated.

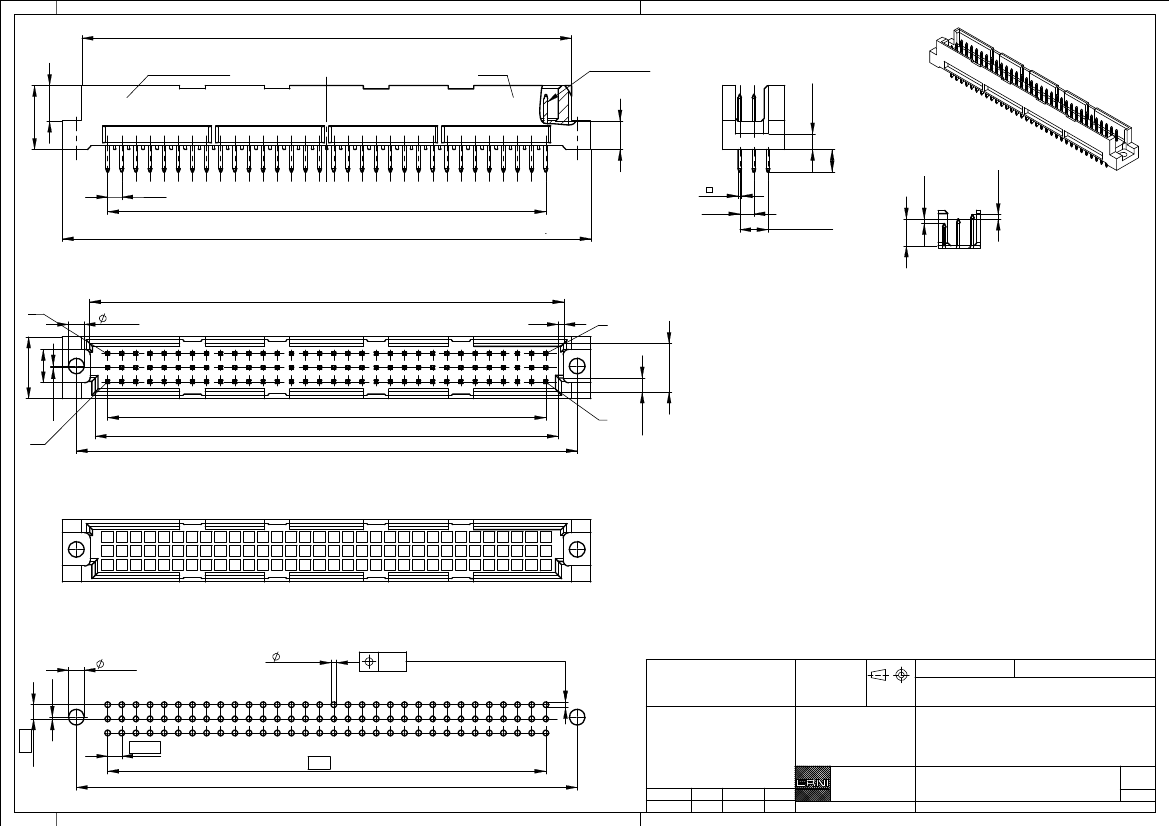

Messerleiste R 96 Löt
Male Connector R 96 Solder
www.ERNI.com
Class
374199
STVR
I
A3
