TLE82632EXUMA2 datasheet, PDF - EEWORLD Datasheet

Datasheet> All Categories > Analog mixed-signal IC> Drivers and interfaces> TLE82632EXUMA2

TLE82632EXUMA2: DescriptionCAN Interface IC Universal System Basis Chip; CategoryAnalog mixed-signal IC Drivers and interfaces; File Size1MB，93 Pages; ManufacturerInfineon; Websitehttp://www.infineon.com/; Environmental Compliance

Download Datasheet Parametric View All

TLE82632EXUMA2 Online Shopping

Suppliers	Part Number	Price	MOQ	In stock
	TLE82632EXUMA2	-	-	View	Buy Now

TLE82632EXUMA2 Overview

CAN Interface IC Universal System Basis Chip

TLE82632EXUMA2 Parametric

Parameter Name	Attribute value
Is it Rohs certified?	conform to
Maker	Infineon
Parts packaging code	SOIC
package instruction	GREEN, PLASTIC, SOP-36
Contacts	36
Reach Compliance Code	compliant
Other features	IT ALSO OPERATES AT 3 TO 40V
Interface integrated circuit type	INTERFACE CIRCUIT
JESD-30 code	R-PDSO-G36
length	12.8 mm
Number of functions	1
Number of terminals	36
Package body material	PLASTIC/EPOXY
encapsulated code	HSSOP
Package shape	RECTANGULAR
Package form	SMALL OUTLINE, HEAT SINK/SLUG, SHRINK PITCH
Peak Reflow Temperature (Celsius)	NOT SPECIFIED
Maximum seat height	2.55 mm
Maximum supply voltage	28 V
Minimum supply voltage	3 V
Nominal supply voltage	13.5 V
surface mount	YES
Terminal form	GULL WING
Terminal pitch	0.65 mm
Terminal location	DUAL
Maximum time at peak reflow temperature	NOT SPECIFIED
width	7.6 mm

Preview

Download Datasheet

View All

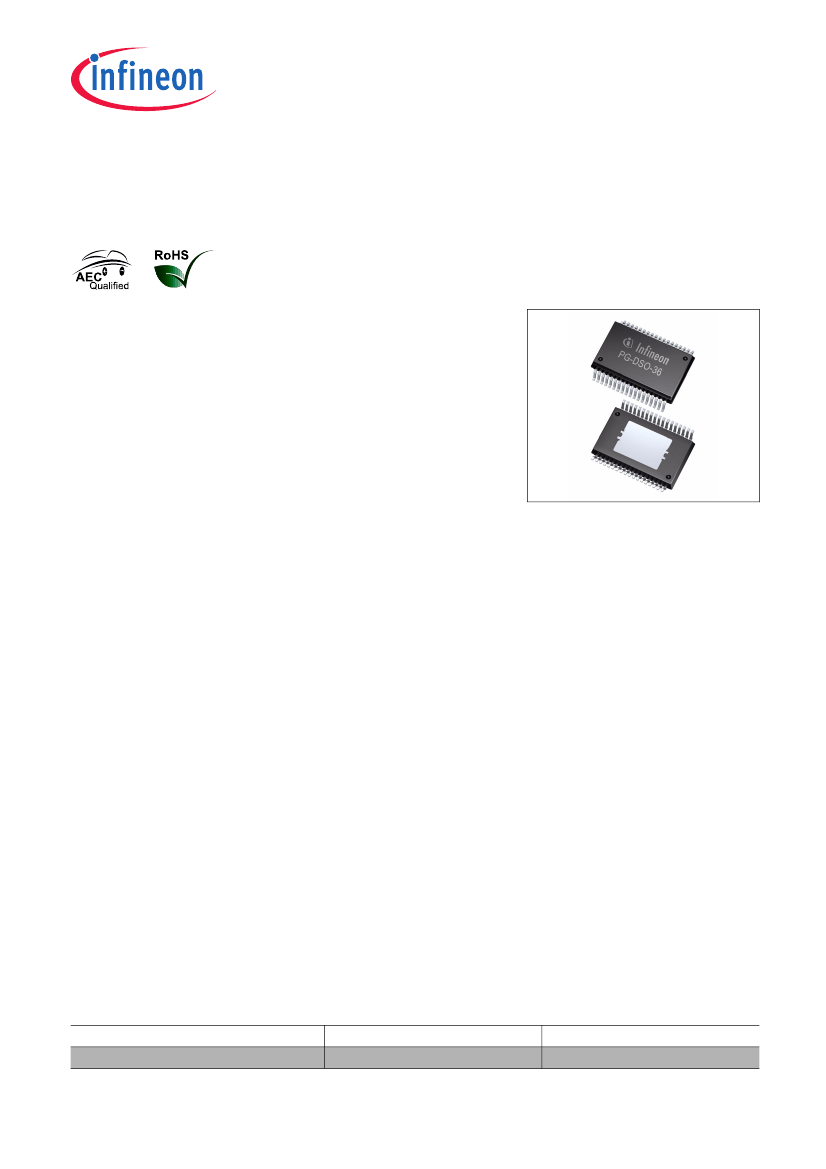

D a t a S h e e t , R e v. 1 . 0 , M ar c h 2 00 9
