TECHNICAL DATA SHEET
1/2
SQUARE FLANGE JACK RECEPTACLE
TAB CONTACT
R125.612.120
Series :
SMA

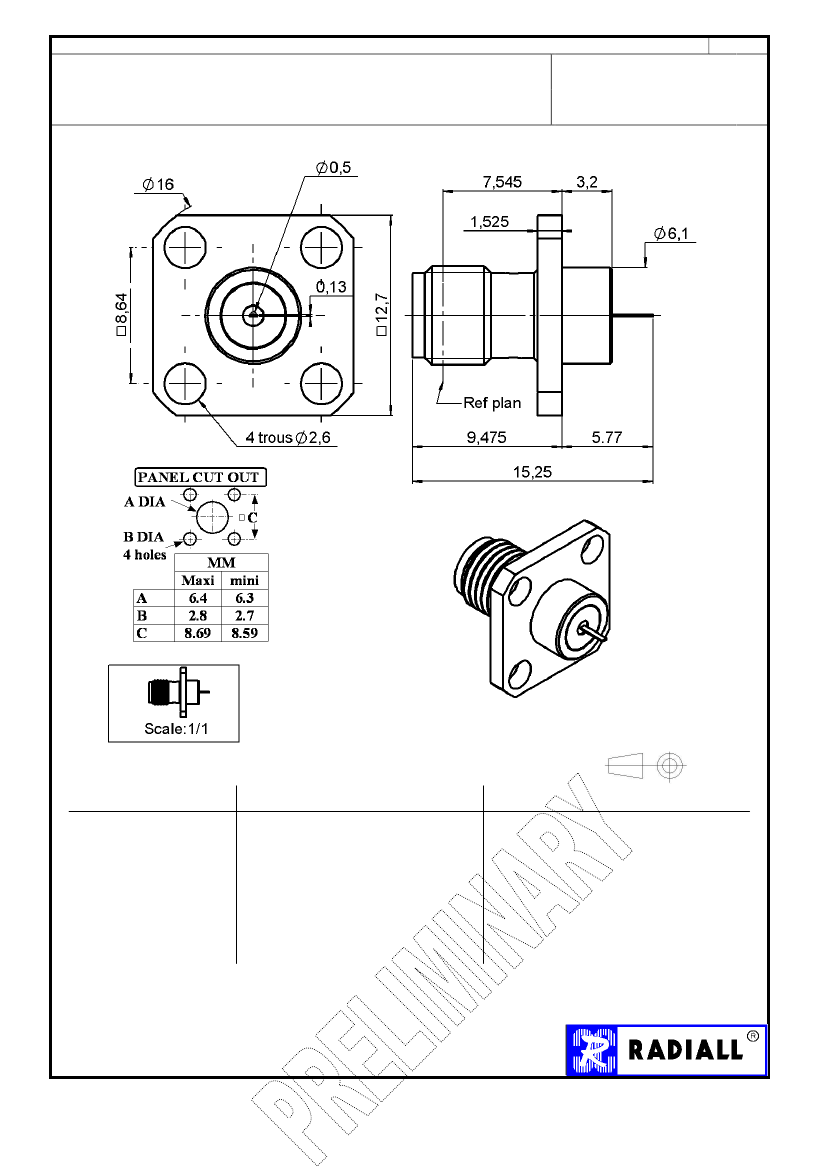

All dimensions are in mm.
.
po
.
ao
COMPONENTS
BODY
CENTER CONTACT
OUTER CONTACT
INSULATOR
GASKET
OTHERS PARTS
-
-
MATERIALS
STAINLESS STEEL
BERYLLIUM COPPER
-
PTFE
-
-
-
-
PLATINGS (
µm
)
GOLD 0.5 OVER NICKEL 2
GOLD 1.3 OVER NICKEL 2
-
-
-
-
Issue :
0434 A
In the effort to improve our products, we reserve the right to make changes judged to be
necessary.
TECHNICAL DATA SHEET
2/2
SQUARE FLANGE JACK RECEPTACLE
TAB CONTACT
PACKAGING
Standard
100
Unit
‘W’ option
Other
Contact us
R125.612.120
Series :
SMA
SPECIFICATION
ELECTRICAL CHARACTERISTICS
Impedance
Frequency
VSWR
1.06*
+
Insertion loss
RF leakage
-(
Voltage rating
Dielectric withstanding voltage
Insulation resistance
50
0-18
0.002
0.07
60
500
1000
5000
Ω
GHz
x F(GHz) Maxi
√F(GHz)
dB Maxi
- F(GHz)) dB Maxi
ENVIRONMENTAL
Operating temperature
Hermetic seal
Panel leakage
-65/+165
° C
NA
Atm.cm3/s
NA
Veff Maxi
Veff mini
MΩ mini
OTHERS CHARACTERISTICS
Assembly instruction
Others :
*COAXIAL TRANSMISSION LINE ONLY
MECHANICAL CHARACTERISTICS
Center contact retention
Axial force – Mating end
Axial force – Opposite end
Torque
Recommended torque
Mating
Panel nut
27
N mini
27
N mini
2.8
N.cm mini
NA
N.cm
NA
N.cm
Mating life
Weight
500
Cycles mini
3.003
g
Issue :
0434 A
In the effort to improve our products, we reserve the right to make changes judged to be
necessary.
