½
名
ＣＤＲＨ７４
仕 様 書

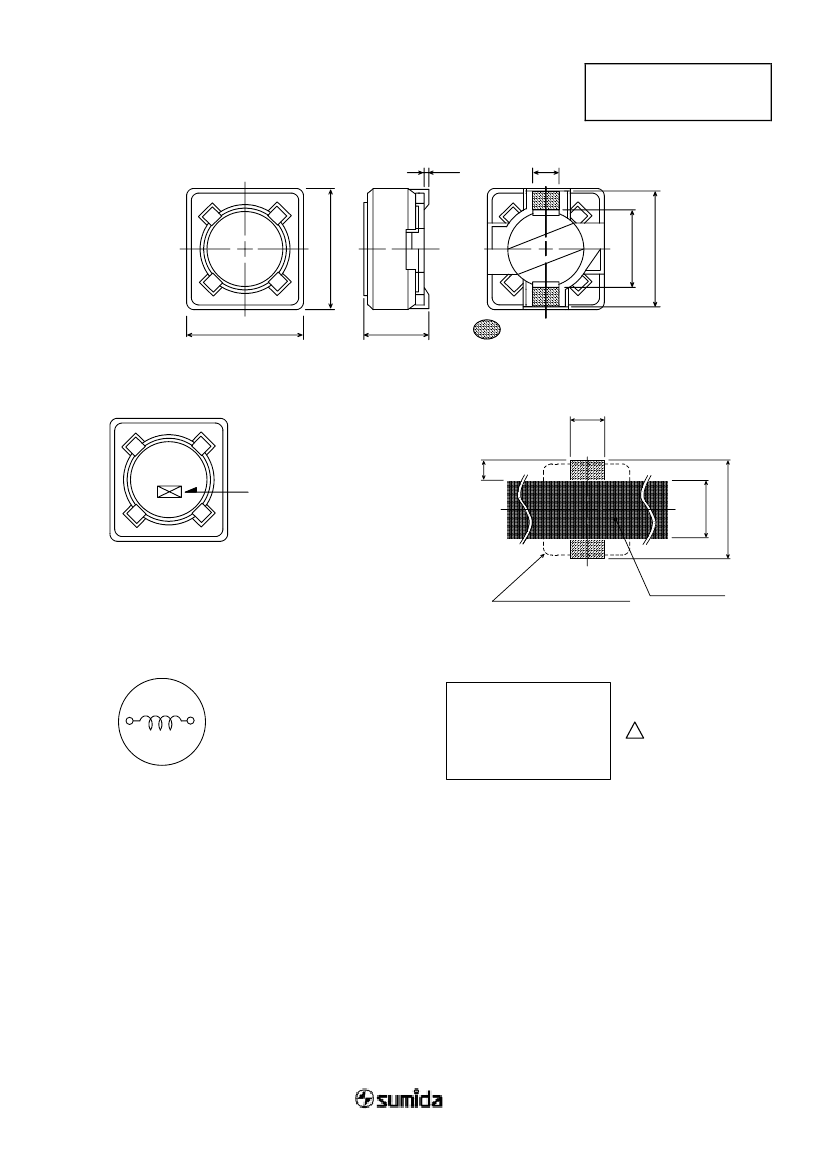

1．外½
1-1.寸法図(mm)
0.2
1.8
7.3±0.2
5.4±0.2
7.3±0.2
MAX.4.5
電極部
＊ 公差のない寸法は参考値とする。
1-2.捺印表示例
1-3.推奨ランド寸法(mm)
2.2
100
½造密番
1.6
7.2±0.2
頭部直捺印
捺印½½不定
CDRH74の外½図とする。
シルク処理部
電極(端子)間の隙間はシルク処理をして御½用下さい。
2．コイル仕様
2-1.端子接続図(裏面図)
RoHS
compliance
Cd:Max.0.01wt%
others:Max.0.1wt%
1
4.8
8.0
½
名
ＣＤＲＨ７４
仕 様 書
2-2．電気的特性Ⅰ(リール梱包の場合)
インダクタンス
［以内½
※1
10μH ± 20%
12μH ± 20%
15μH ± 20%
18μH ± 20%
22μH ± 20%
27μH ± 20%
33μH ± 20%
39μH ± 20%
47μH ± 20%
56μH ± 20%
68μH ± 20%
82μH ± 20%
100μH ± 20%
120μH ± 20%
150μH ± 20%
180μH ± 20%
220μH ± 20%
270μH ± 20%
330μH ± 20%
390μH ± 20%
470μH ± 20%
560μH ± 20%
680μH ± 20%
820μH ± 20%
1.0mH ± 20%
D.C.R.
(Ω)[以下]
(at 20℃)
※2
49m(38m)
58m(44m)
81m(62m)
91m(70m)
0.11(77m)
0.15(0.12)
0.17(0.13)
0.23(0.18)
0.26(0.20)
0.35(0.27)
0.38(0.30)
0.43(0.33)
0.61(0.47)
0.66(0.51)
0.88(0.68)
0.98(0.76)
1.17(0.90)
1.64(1.32)
1.86(1.49)
2.85(2.28)
3.01(2.41)
3.62(2.89)
4.63(3.71)
5.20(4.16)
6.00(4.80)
定格電流
(A)
※3
1.84
1.71
1.47
1.31
1.23
1.12
0.96
0.91
0.88
0.75
0.69
0.61
0.60
0.52
0.46
0.42
0.36
0.34
0.32
0.29
0.26
0.23
0.22
0.20
0.18
NO.
品
名
表 示
スミダ
コード
4734-0371
4734-0372
4734-0373
4734-0374
4734-0375
4734-0376
4734-0378
4734-0376
4734-0380
4734-0381
4734-0382
4734-0383
4734-0384
4734-0385
4734-0386
4734-0387
4734-0389
4734-0390
4734-0391
4734-0392
4734-0393
4734-0394
4734-0395
4734-0396
4734-0397
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
CDRH74NP-1ØØMC
CDRH74NP-12ØMC
CDRH74NP-15ØMC
CDRH74NP-18ØMC
CDRH74NP-22ØMC
CDRH74NP-27ØMC
CDRH74NP-33ØMC
CDRH74NP-39ØMC
CDRH74NP-47ØMC
CDRH74NP-56ØMC
CDRH74NP-68ØMC
CDRH74NP-82ØMC
CDRH74NP-1Ø1MC
CDRH74NP-121MC
CDRH74NP-151MC
CDRH74NP-181MC
CDRH74NP-221MC
CDRH74NP-271MC
CDRH74NP-331MC
CDRH74NP-391MC
CDRH74NP-471MC
CDRH74NP-561MC
CDRH74NP-681MC
CDRH74NP-821MC
CDRH74NP-1Ø2MC
100
120
150
180
220
270
330
390
470
560
680
820
101
121
151
181
221
271
331
391
471
561
681
821
102
½
名
ＣＤＲＨ７４
仕 様 書
2-3.電気的特性Ⅱ(箱梱包の場合)
インダクタンス
［以内½
※1
10μH ± 20%
12μH ± 20%
15μH ± 20%
18μH ± 20%
22μH ± 20%
27μH ± 20%
33μH ± 20%
39μH ± 20%
47μH ± 20%
56μH ± 20%
68μH ± 20%
82μH ± 20%
100μH ± 20%
120μH ± 20%
150μH ± 20%
180μH ± 20%
220μH ± 20%
270μH ± 20%
330μH ± 20%
390μH ± 20%
470μH ± 20%
560μH ± 20%
680μH ± 20%
820μH ± 20%
1.0mH ± 20%
D.C.R.
(Ω)[以下]
(at 20℃)
※2
49m(38m)
58m(44m)
81m(62m)
91m(70m)
0.11(77m)
0.15(0.12)
0.17(0.13)
0.23(0.18)
0.26(0.20)
0.35(0.27)
0.38(0.30)
0.43(0.33)
0.61(0.47)
0.66(0.51)
0.88(0.68)
0.98(0.76)
1.17(0.90)
1.64(1.32)
1.86(1.49)
2.85(2.28)
3.01(2.41)
3.62(2.89)
4.63(3.71)
5.20(4.16)
6.00(4.80)
定格電流
(A)
※3
1.84
1.71
1.47
1.31
1.23
1.12
0.96
0.91
0.88
0.75
0.69
0.61
0.60
0.52
0.46
0.42
0.36
0.34
0.32
0.29
0.26
0.23
0.22
0.20
0.18
NO.
品
名
表 示
スミダ
コード
4734-0398
4734-0401
4734-0402
4734-0403
4734-0404
4734-0405
4734-0406
4734-0407
4734-0408
4734-0409
4734-0410
4734-0412
4734-0413
4734-0414
4734-0415
4734-0416
4734-0417
4734-0418
4734-0419
4734-0420
4734-0421
4734-0423
4734-0424
4734-0425
4734-0426
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
CDRH74NP-1ØØMB
CDRH74NP-12ØMB
CDRH74NP-15ØMB
CDRH74NP-18ØMB
CDRH74NP-22ØMB
CDRH74NP-27ØMB
CDRH74NP-33ØMB
CDRH74NP-39ØMB
CDRH74NP-47ØMB
CDRH74NP-56ØMB
CDRH74NP-68ØMB
CDRH74NP-82ØMB
CDRH74NP-1Ø1MB
CDRH74NP-121MB
CDRH74NP-151MB
CDRH74NP-181MB
CDRH74NP-221MB
CDRH74NP-271MB
CDRH74NP-331MB
CDRH74NP-391MB
CDRH74NP-471MB
CDRH74NP-561MB
CDRH74NP-681MB
CDRH74NP-821MB
CDRH74NP-1Ø2MB
Ｌ
100
120
150
180
220
270
330
390
470
560
680
820
101
121
151
181
221
271
331
391
471
561
681
821
102
at 1 kHz
※1: 測定周波数
※2: ( )内は標準値とする。
※3: 定格電流は直流重畳特性に於て、インダクタンスが公称値より-25％となる電流もしくは直流電流を
流した時のコイルの発熱が△t＝40℃となる電流値の少ない方の値。(Ta=20℃を基準とする。)
3.保存温度範囲 −40℃∼＋100℃
½用温度範囲 −40℃∼＋100℃（コイルの発熱を含む。）
ＳＰＥＣＩＦＩＣＡＴＩＯＮ

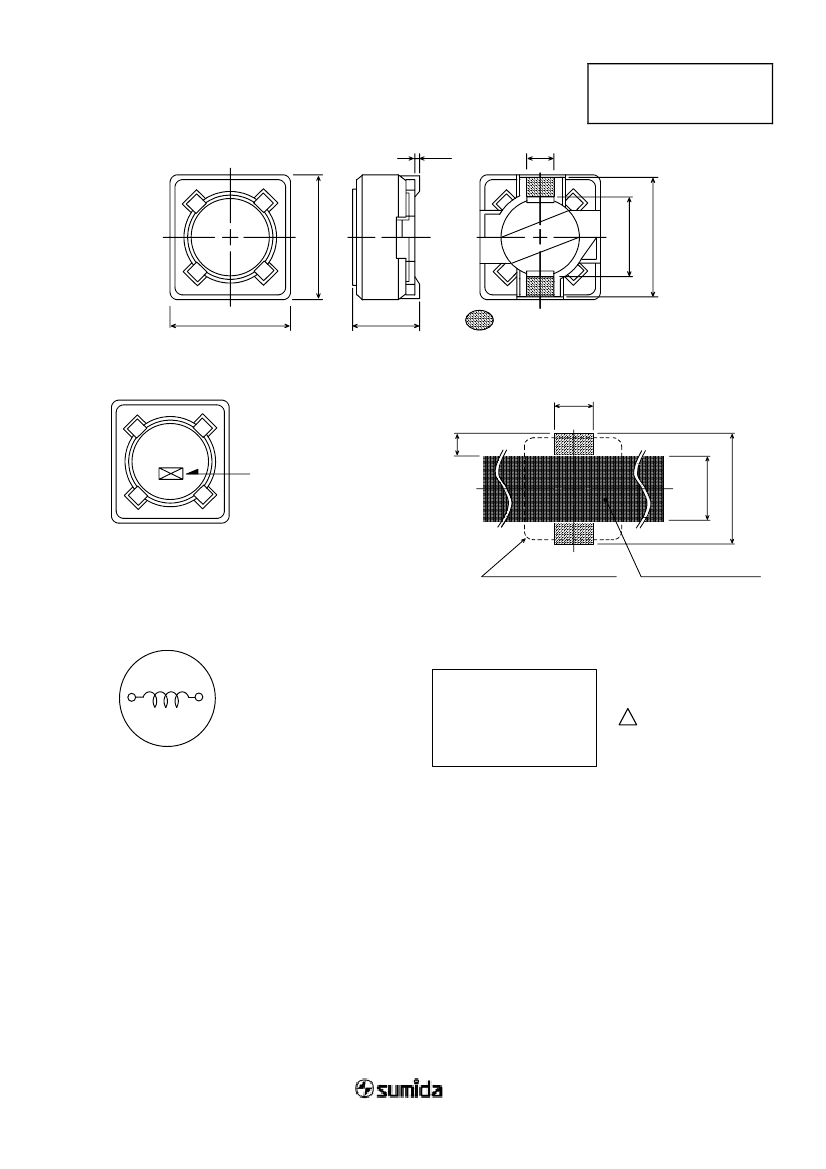

1．APPEARANCE
1-1.DIMENSIONS（mm）
0.2
1.8
ＴＹＰＥ
ＣＤＲＨ７４
7.3±0.2
5.4±0.2
7.3±0.2
MAX.4.5
ELECTRODE TERMINAL
＊ DIMENSIONS WITHOUT TOLERANCE ARE APPROX.
(BOTTOM VIEW)
1-2.STAMP (E.G.)
1-3.DIMENSION
RECOMMENDED (mm)
2.2
100
DATE CODE
1.6
7.2±0.2
DIRECTLY STAMP
UNFIXED POSITION
DIMENSION OF CDRH74
PART OF SILK SCREEN
2．COIL SPECIFICATION
2-1.CONNECTION
PLEASE COAT WITH SILK SCREEN BETWEEN THE TWO TERMINALS.
RoHS
compliance
Cd:Max.0.01wt%
others:Max.0.1wt%
1
4.8
8.0
ＳＰＥＣＩＦＩＣＡＴＩＯＮ
2-2.ELECTRICAL CHARACTERISTICSⅠ(IN THE CASE OF REEL)
INDUCTANCE
［WITHIN½
※1
10μH ± 20%
12μH ± 20%
15μH ± 20%
18μH ± 20%
22μH ± 20%
27μH ± 20%
33μH ± 20%
39μH ± 20%
47μH ± 20%
56μH ± 20%
68μH ± 20%
82μH ± 20%
100μH ± 20%
120μH ± 20%
150μH ± 20%
180μH ± 20%
220μH ± 20%
270μH ± 20%
330μH ± 20%
390μH ± 20%
470μH ± 20%
560μH ± 20%
680μH ± 20%
820μH ± 20%
1.0mH ± 20%
D.C.R.
(Ω)[MAX.]
(at 20℃)
※2
49m(38m)
58m(44m)
81m(62m)
91m(70m)
0.11(77m)
0.15(0.12)
0.17(0.13)
0.23(0.18)
0.26(0.20)
0.35(0.27)
0.38(0.30)
0.43(0.33)
0.61(0.47)
0.66(0.51)
0.88(0.68)
0.98(0.76)
1.17(0.90)
1.64(1.32)
1.86(1.49)
2.85(2.28)
3.01(2.41)
3.62(2.89)
4.63(3.71)
5.20(4.16)
6.00(4.80)
ＴＹＰＥ
ＣＤＲＨ７４
NO.
PART NO.
STAMP
RATED
CURRENT
(A)
※3
1.84
1.71
1.47
1.31
1.23
1.12
0.96
0.91
0.88
0.75
0.69
0.61
0.60
0.52
0.46
0.42
0.36
0.34
0.32
0.29
0.26
0.23
0.22
0.20
0.18
SUMIDA
CODE
4734-0371
4734-0372
4734-0373
4734-0374
4734-0375
4734-0376
4734-0378
4734-0376
4734-0380
4734-0381
4734-0382
4734-0383
4734-0384
4734-0385
4734-0386
4734-0387
4734-0389
4734-0390
4734-0391
4734-0392
4734-0393
4734-0394
4734-0395
4734-0396
4734-0397
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
CDRH74NP-1ØØMC
CDRH74NP-12ØMC
CDRH74NP-15ØMC
CDRH74NP-18ØMC
CDRH74NP-22ØMC
CDRH74NP-27ØMC
CDRH74NP-33ØMC
CDRH74NP-39ØMC
CDRH74NP-47ØMC
CDRH74NP-56ØMC
CDRH74NP-68ØMC
CDRH74NP-82ØMC
CDRH74NP-1Ø1MC
CDRH74NP-121MC
CDRH74NP-151MC
CDRH74NP-181MC
CDRH74NP-221MC
CDRH74NP-271MC
CDRH74NP-331MC
CDRH74NP-391MC
CDRH74NP-471MC
CDRH74NP-561MC
CDRH74NP-681MC
CDRH74NP-821MC
CDRH74NP-1Ø2MC
100
120
150
180
220
270
330
390
470
560
680
820
101
121
151
181
221
271
331
391
471
561
681
821
102
