仕 様 書
½
名
ＣＤＲ１５６

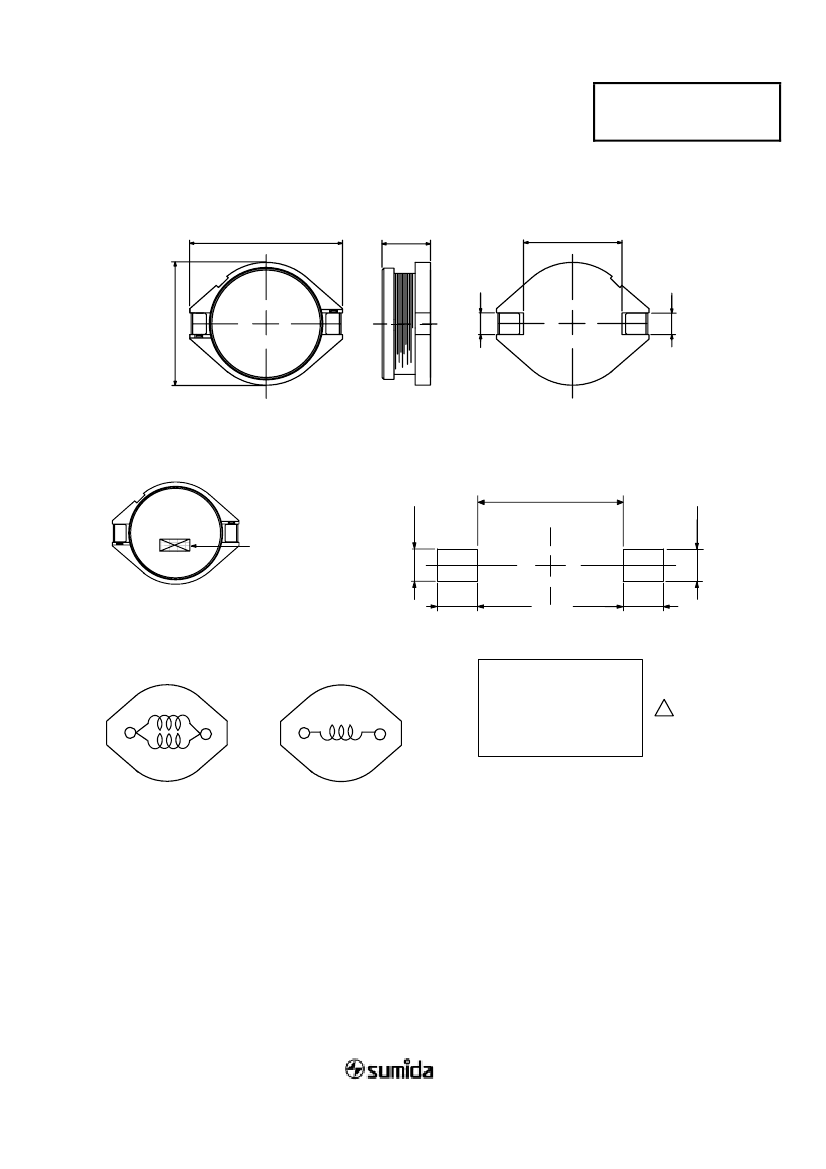

１．外½
1-1.寸法図(½½)
MAX.18.5
MAX.7.0
12.7
MAX.15.0
＊ 公差のない寸法は参考値とする。
1-2．捺印表示例
1-3.
推奨ランド寸法(mm)
2.6
12.4
3. 0
2.6
3. 0
3.0
1R0M
½造密番
頭部直捺印
捺印½½不定
２．コイル仕様
2-1.端子接続図(裏面図)
RoHS
compliance
Cd:Max.0.01wt%
others:Max.0.1wt%
2
(1.0μH½33μH)
(47μH½1.0mH)
3. 0
仕 様 書
2-2．電気的特性Ⅰ(リール梱包の場合)
インダクタンス
［以内½
※1
1.0μH±20％
2.5μH±20％
3.3μH±20％
5.6μH±20％
6.8μH±20％
10μH±15％
15μH±15％
22μH±15％
33μH±15％
47μH±15％
68μH±15％
100μH±15％
150μH±15％
220μH±15％
330μH±15％
470μH±15％
680μH±15％
1.0mH±15％
Ｄ.Ｃ.Ｒ.
(½Ω)
[以下]※2
(at 20℃)
5.3(4.2)
8.1(6.5)
9.8(7.8)
13.5(10.8)
17.5(14.0)
25.0(20.0)
34.5(27.6)
43.5(34.8)
68.0(54.4)
97.8(78.2)
144.6(115.7)
220.0(176.0)
315.2(252.2)
466.3(373.0)
646.0(516.8)
933.3(746.6)
1670(1340)
2100(1750)
½
名
ＣＤＲ１５６
NO.
部品番号
表 示
直流重畳½和
電流(Ａ)
※3
(at 20℃)
28.0
18.4
16.4
12.8
11.2
9.6
7.6
6.4
5.2
4.2
3.6
2.9
2.5
2.0
1.6
1.4
1.1
0.9
温度上昇
電流(Ａ)
※4
△T=40℃
10.0
9.0
7.5
7.0
6.0
5.5
4.3
4.0
3.0
2.5
2.0
1.6
1.3
1.1
0.9
0.75
0.55
0.48
スミダ
コード
-0001
-0002
-0003
-0004
-0005
-0006
-0007
-0008
-0009
-0010
-0011
-0012
-0013
-0014
-0015
-0016
-0017
-0018
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
※1
※2
※3
※4
CDR156NP-1RØMC
CDR156NP-2R5MC
CDR156NP-3R3MC
CDR156NP-5R6MC
CDR156NP-6R8MC
CDR156NP-1ØØLC
CDR156NP-15ØLC
CDR156NP-22ØLC
CDR156NP-33ØLC
CDR156NP-47ØLC
CDR156NP-68ØLC
CDR156NP-1Ø1LC
CDR156NP-151LC
CDR156NP-221LC
CDR156NP-331LC
CDR156NP-471LC
CDR156NP-681LC
CDR156NP-1Ø2LC
1R0M
2R5M
3R3M
5R6M
6R8M
100L
150L
220L
330L
470L
680L
101L
151L
221L
331L
471L
681L
102L
測定周波数 インダクタンス at 100kHz
(
)は、標準値とする。
直流重畳½和電流：直流重畳½和電流を流した時、インダクタンスが初期値より-10％となる電流値。
温度上昇電流：通電時、コイルの温度上昇が△T=40℃になる電流の実力値。(Ta=20℃を基準とする。)
仕 様 書
2-3．電気的特性Ⅱ(箱梱包の場合)
インダクタンス
［以内½
※1
1.0μH±20％
2.5μH±20％
3.3μH±20％
5.6μH±20％
6.8μH±20％
10μH±15％
15μH±15％
22μH±15％
33μH±15％
47μH±15％
68μH±15％
100μH±15％
150μH±15％
220μH±15％
330μH±15％
470μH±15％
680μH±15％
1.0mH±15％
Ｄ.Ｃ.Ｒ.
(½Ω)
[以下]※2
(at 20℃)
5.3(4.2)
8.1(6.5)
9.8(7.8)
13.5(10.8)
17.5(14.0)
25.0(20.0)
34.5(27.6)
43.5(34.8)
68.0(54.4)
97.8(78.2)
144.6(115.7)
220.0(176.0)
315.2(252.2)
466.3(373.0)
646.0(516.8)
933.3(746.6)
1670(1340)
2100(1750)
½
名
ＣＤＲ１５６
NO.
部品番号
表 示
直流重畳½和
電流(Ａ)
※3
(at 20℃)
28.0
18.4
16.4
12.8
11.2
9.6
7.6
6.4
5.2
4.2
3.6
2.9
2.5
2.0
1.6
1.4
1.1
0.9
温度上昇
電流(Ａ)
※4
△T=40℃
10.0
9.0
7.5
7.0
6.0
5.5
4.3
4.0
3.0
2.5
2.0
1.6
1.3
1.1
0.9
0.75
0.55
0.48
スミダ
コード
-0019
-0020
-0021
-0022
-0023
-0024
-0025
-0026
-0027
-0028
-0029
-0030
-0031
-0032
-0033
-0034
-0035
-0036
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
CDR156NP-1RØMB
CDR156NP-2R5MB
CDR156NP-3R3MB
CDR156NP-5R6MB
CDR156NP-6R8MB
CDR156NP-1ØØLB
CDR156NP-15ØLB
CDR156NP-22ØLB
CDR156NP-33ØLB
CDR156NP-47ØLB
CDR156NP-68ØLB
CDR156NP-1Ø1LB
CDR156NP-151LB
CDR156NP-221LB
CDR156NP-331LB
CDR156NP-471LB
CDR156NP-681LB
CDR156NP-1Ø2LB
1R0M
2R5M
3R3M
5R6M
6R8M
100L
150L
220L
330L
470L
680L
101L
151L
221L
331L
471L
681L
102L
※1 測定周波数 インダクタンス at 100kHz
※2 (
)は、標準値とする。
※3 直流重畳½和電流：直流重畳½和電流を流した時、インダクタンスが初期値より-10％となる電流値。
※4 温度上昇電流：通電時、コイルの温度上昇が△T=40℃になる電流の実力値。(Ta=20℃を基準とする。)
３．½用温度範囲: -40℃∼＋100℃(コイルの発熱を含む。)
保存温度範囲: -40℃∼＋100℃.
ＳＰＥＣＩＦＩＣＡＴＩＯＮ

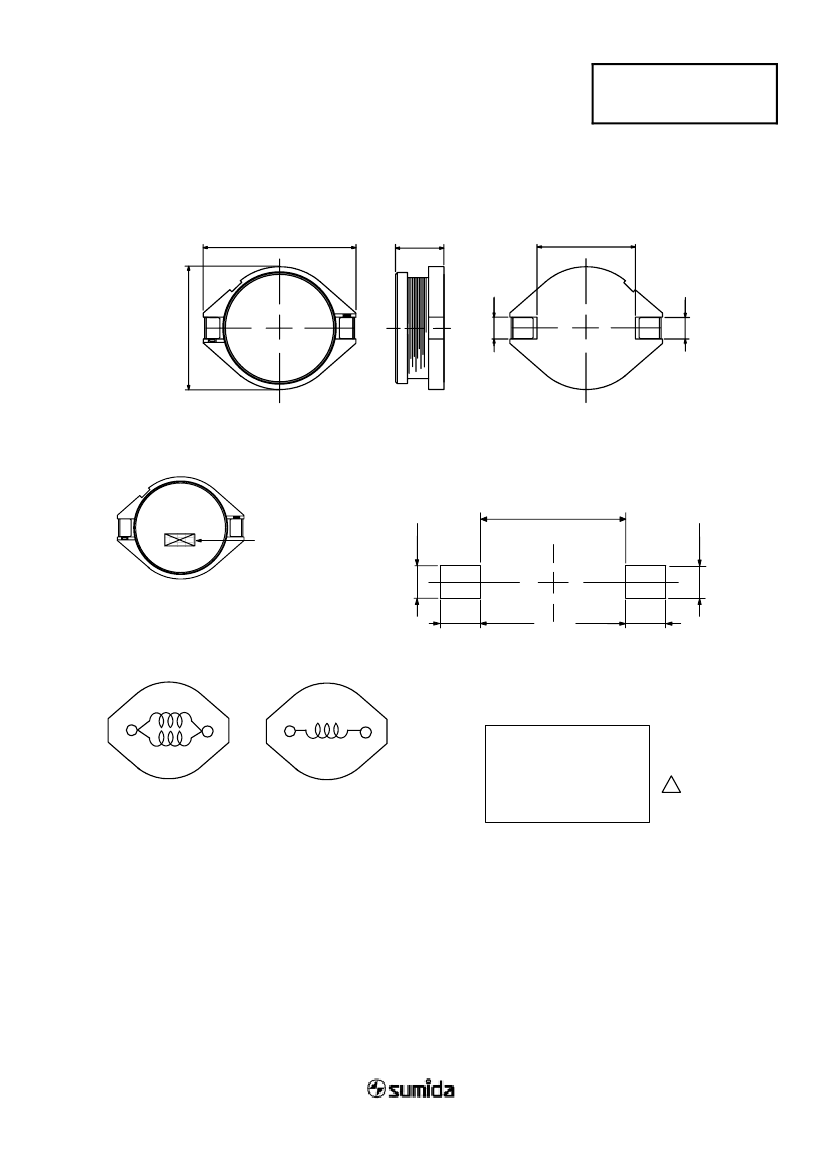

１.APPEARANCE
1-1.DIMENSIONS（mm）
ＴＹＰＥ
ＣＤＲ１５６
MAX.18.5
MAX.7.0
12.7
MAX.15.0
＊ DIMENSION WITHOUT TOLERANCE ARE APPROX.
1-2. STAMP (E.G.)
1-3. DIMENSION RECOMMENDED (mm)
2.6
1R0M
3.0
12.4
3 .0
3. 0
3.0
DATE CODE
DIRECTLY STAMP
UNFIXED THE POSITION
２.COIL SPECIFICATION
2-1. CONNECTION (BOTTOM
VIEW)
RoHS
(1.0μH½33μH)
(47μH½1.0mH)
compliance
Cd:Max.0.01wt%
others:Max.0.1wt%
2.6
2
ＳＰＥＣＩＦＩＣＡＴＩＯＮ
2-2.ELECTRICAL CHARACTERISTICS Ⅰ (IN THE CASE OF REEL)
INDUCTANCE
［WITHIN½
※1
1.0μH±20％
2.5μH±20％
3.3μH±20％
5.6μH±20％
6.8μH±20％
10μH±15％
15μH±15％
22μH±15％
33μH±15％
47μH±15％
68μH±15％
100μH±15％
150μH±15％
220μH±15％
330μH±15％
470μH±15％
680μH±15％
1.0mH±15％
D.C.R. (mΩ)
[MAX.]
(at 20℃) ※2
5.3(4.2)
8.1(6.5)
9.8(7.8)
13.5(10.8)
17.5(14.0)
25.0(20.0)
34.5(27.6)
43.5(34.8)
68.0(54.4)
97.8(78.2)
144.6(115.7)
220.0(176.0)
315.2(252.2)
466.3(373.0)
646.0(516.8)
933.3(746.6)
1670(1340)
2100(1750)
ＴＹＰＥ
ＣＤＲ１５６
NO.
PART NO.
STAMP
SATURATION
CURRENT
(at 20℃)
(mA)※3
28.0
18.4
16.4
12.8
11.2
9.6
7.6
6.4
5.2
4.2
3.6
2.9
2.5
2.0
1.6
1.4
1.1
0.9
TEMPERATURE
RISE CURRENT
(Ａ) ※4
△T=40 ℃
10.0
9.0
7.5
7.0
6.0
5.5
4.3
4.0
3.0
2.5
2.0
1.6
1.3
1.1
0.9
0.75
0.55
0.48
SUMIDA
CODE
3792-0001
3792-0002
3792-0003
3792-0004
3792-0005
3792-0006
3792-0007
3792-0008
3792-0009
3792-0010
3792-0011
3792-0012
3792-0013
3792-0014
3792-0015
3792-0016
3792-0017
3792-0018
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
CDR156NP-1RØMC
CDR156NP-2R5MC
CDR156NP-3R3MC
CDR156NP-5R6MC
CDR156NP-6R8MC
CDR156NP-1ØØLC
CDR156NP-15ØLC
CDR156NP-22ØLC
CDR156NP-33ØLC
CDR156NP-47ØLC
CDR156NP-68ØLC
CDR156NP-1Ø1LC
CDR156NP-151LC
CDR156NP-221LC
CDR156NP-331LC
CDR156NP-471LC
CDR156NP-681LC
CDR156NP-1Ø2LC
1R0M
2R5M
3R3M
5R6M
6R8M
100L
150L
220L
330L
470L
680L
101L
151L
221L
331L
471L
681L
102L
※１ MEASURING FREQUENCY
at 100kHz
※２ D.C.R.(
)TYPICAL VALUE.
※３ SATURATION CURRENT: THIS INDICATES THE VALUE OF D.C. CURRENT WHEN THE INDUCTANCE
DECREASES TO 10% LOWER OF IT'S INITIAL VALUE.
※４ TEMPERATURE RISE: THE VALUE OF D.C.CURRENT WHEN THE TEMPERATURE RISE IS △t＝40℃(Ta＝20℃).
