MQF151.97-1500/B

Description
Crystal Filter, 1 Function(s), 151.97MHz, 7.5kHz BW(delta f), Monolithic
CategoryAnalog mixed-signal IC    filter
File Size37KB,1 Pages
ManufacturerVectron International, Inc.
Websitehttp://www.vectron.com/
Environmental Compliance
Download Datasheet Parametric View All

MQF151.97-1500/B Overview

Crystal Filter, 1 Function(s), 151.97MHz, 7.5kHz BW(delta f), Monolithic

MQF151.97-1500/B Parametric

Parameter NameAttribute value
Is it lead-free?Lead free
Is it Rohs certified?conform to
Reach Compliance Codecompli
Other features6 POLE
Maximum attenuation frequency (+/- delta f)60 kHz
Attenuation frequency (+/-Δf) - minimum value25 kHz
Attenuation at maximum frequency60 dB
Attenuation@frequency min20 dB
Bandwidth (+/- delta f)7.5 kHz
Center frequency or cutoff frequency (fo/fc)151.97 MHz
structureMONOLITHIC
filter typeCRYSTAL FILTER
high27.5 mm
Input/output impedance50 OHM
Maximum insertion loss7 dB
JESD-609 codee2
length60.8 mm
Manufacturer's serial numberMQF151.97-1500/B
Installation typeSPECIAL
Number of functions1
Maximum operating temperature70 °C
Minimum operating temperature-20 °C
physical sizeL60.8XB26XH27.5 (mm)
Terminal surfaceTin/Silver (Sn/Ag)
Base Number Matches1

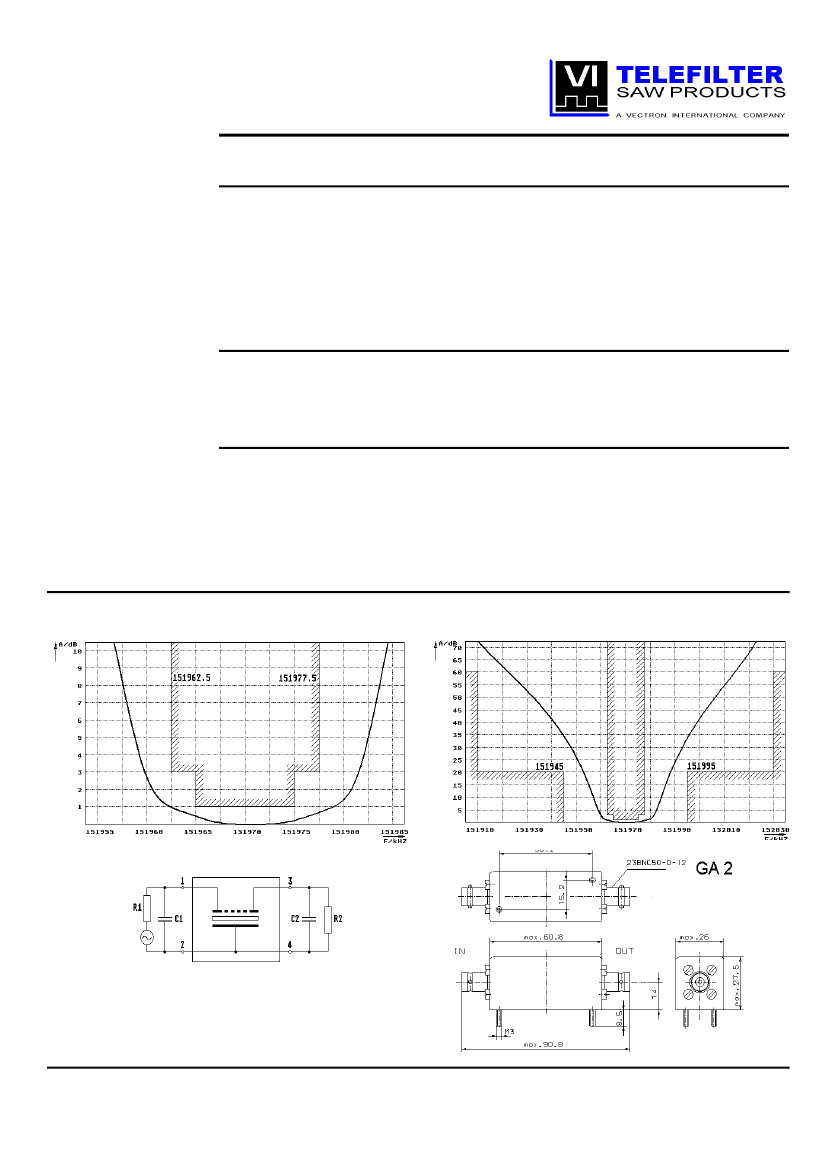

Monolithic crystal filter
MQF151.97-1500/B
Application
6 pol filter
i.f.- filter
use in mobile and
stationary transceivers
Limiting values
Unit
Value
Center frequency
Insertion loss
Pass band at 3.0 dB
Ripple in pass band
Stop band attenuation
Alternate attenuation
fo
fo
±
5.00 kHz
fo
±
25 kHz
fo ± 60 kHz
MHz
dB
kHz
dB
dB
dB
dB
151.97
7.0
±
7.50
1.0
20
> 60
> 60 except spurious
Terminating impedance Z
R1 || C1
R2 || C2
Ohm/pF
Ohm/pF
50 || 0
50 || 0
Operating temp. range
°C
-20... +70
Characterstics
Pass band
MQF151.97-1500/B
Stop band
Pin connections: 1
2
3
4
Input
Input-E
Output
Output-E
20.09.99
TELE FILTER Zweigniederlassung der DOVER EUROPE GMBH
Potsdamer Str. 18 D- 14513 Teltow
!
(+49)03328-4784-10 ; Fax (+49)03328-4784-30 http:\\www.telefilter.com
