THT Connectors
THT Steckverbinder
Special Features
Besondere Merkmale
pr New
od
uc
t

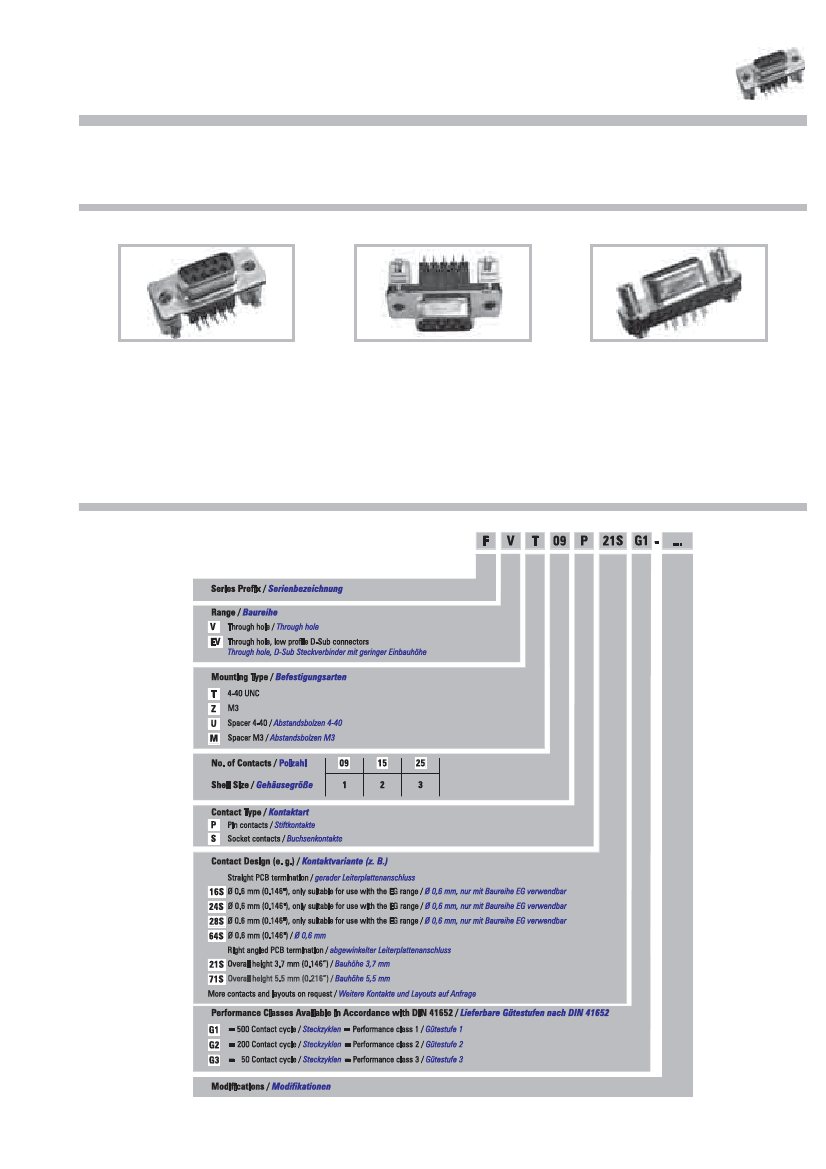

The THT connector were specifically developed for use with fully automatic
assembly and solder procedures and
are suitable for leadfree reflow solder-
ing.
The following special criteria were taken into account:
- Loading with “Pick and Place” procedure via a vacuum grabber
- Application with “Tape on Reel” packaging
- Insulator in heat resistant plastic
Diese THT-Steckverbinder wurden gezielt für den Einsatz mit vollautomatischen
Montage- und Lötverfahren entwickelt und
sind geignet für bleifreies Re-
flow-Lötverfahren.
Folgende spezielle Kriterien wurden dabei berücksichtigt:
- Bestückung im „Pick and Place“-Verfahren durch Vakuum-Greifer
- Einsatz mit „Tape on Reel“-Verpackungen
- Isolierkörper aus Hochtemperatur-Kunststoff
Ordering Code
Bestellschlüssel
Ne
uh
eit
ALL DIMENSIONS IN MILLIMETERS - VALUES FOR INCHES IN BRACKETS - TECHNICAL DATA SUBJECT TO CHANGE
DS 10/2005
27
Technical Data
Technische Daten
Electrical Data
Elektrische Daten
Electrical Data
Elektrische Daten
Current rating at room temperature
Maximale Stromstärke bei Raumtemperatur
Test voltage between 2 contacts / shell and contact
Prüfspannung zwischen 2 Kontakten bzw. Kontakt und Gehäuse
Insulation resistance between contacts
Isolationswiderstand Kontakt / Kontakt
Volume resistivity
Spezifischer Durchgangswiderstand
5A
1200 V / 1 min.
t
5000 M
:
16
d10 :
cm
Materials and Platings
Materialien und Oberflächen
Materials and Platings
Materialien und Oberflächen
Shell
Gehäuse
Insulator
Isolierkörper
Relative temperature index according to UL 746 B
rel. Temperaturindex nach UL 746 B
Heat deflection temperature limit according to DIN 53461 HDT/A
Formbeständigkeitstemperatur nach DIN 53461 HDT/A
Shell plating (standard)
Gehäuseoberfläche (Standard)
Shell (standard)
Gehäuse (Standard)
Contact material
Kontaktmaterial
Steel
Stahl
Heat resistant, RoHS conform, leadfree solderable,
glass filled (UL94V-0)
hochtemperaturbeständig, RoHS konform, bleifrei lötbar,
glasfaserverstärkt (UL94V-0)
150 °C (302 °F)
276 °C (529 °F)
tin plated over nickel
verzinnt über Nickel
pin connector shell with dimples
Stiftsteckverbindergehäuse mit Kontaktnoppen
Copper alloy
Kupfer-Legierung
PCB Layout
Leiterplattenlayout
Please see page 20
Siehe Seite 20
Packing Units
Verpackungseinheiten
Please see page 26
Siehe Seite 26
28
DS 10/2005
TECHNISCHE ÄNDERUNGEN VORBEHALTEN – MAßE IN MILLIMETER (INCHES IN KLAMMERN)

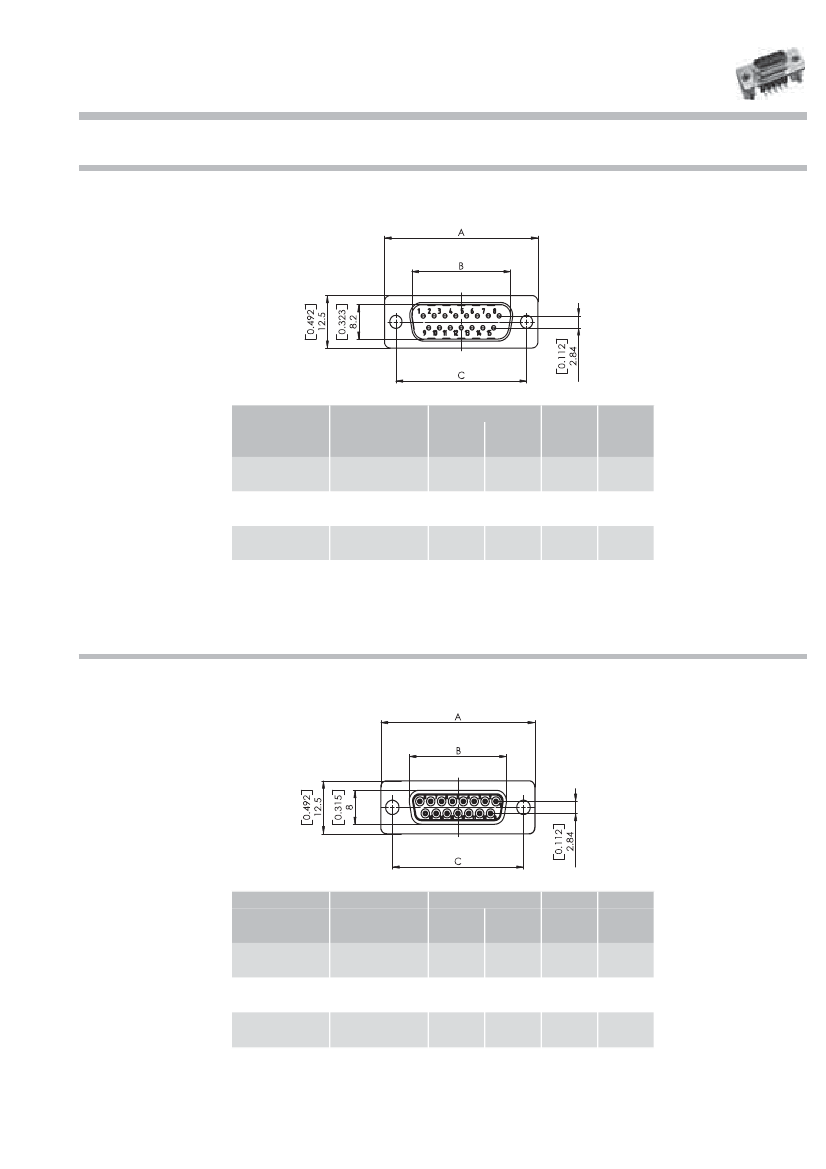

Shell Dimensions Straight PCB Termination
Gehäuseabmessungen gerader Leiterplattenanschluss
Pin Connector Shell
Stiftsteckverbindergehäuse
Shell Size
Gehäusegröße
1
2
3
No. of Contacts
Polzahl
9
15
25
B
C
±0,1
±0,4
+0,2
±0,15
(±0.004) (±0.016) (+0.008) (±0.006)
31,4
16,9
25,0
(1.236)
(0.665)
(0.984)
39,1
25,2
33,3
(1.539)
(0.992)
(1.311)
53,0
38,9
47,04
(2.087)
(1.531)
(1.852)
A
Socket Connector Shell
Buchsensteckverbindergehäuse
Shell Size
Gehäusegröße
1
2
3
No. of Contacts
Polzahl
9
15
25
A
±0,1
±0,4
(±0.004) (±0.016)
31,4
(1.236)
39,1
(1.539)
53,0
(2.087)
B
- 0,2
(- 0.008)
16,4
(0.646)
24,7
(0.972)
38,5
(1.516)
C
±0,15
(±0.006)
25,0
(0.984)
33,3
(1.311)
47,04
(1.852)
ALL DIMENSIONS IN MILLIMETERS - VALUES FOR INCHES IN BRACKETS - TECHNICAL DATA SUBJECT TO CHANGE
DS 10/2005
29

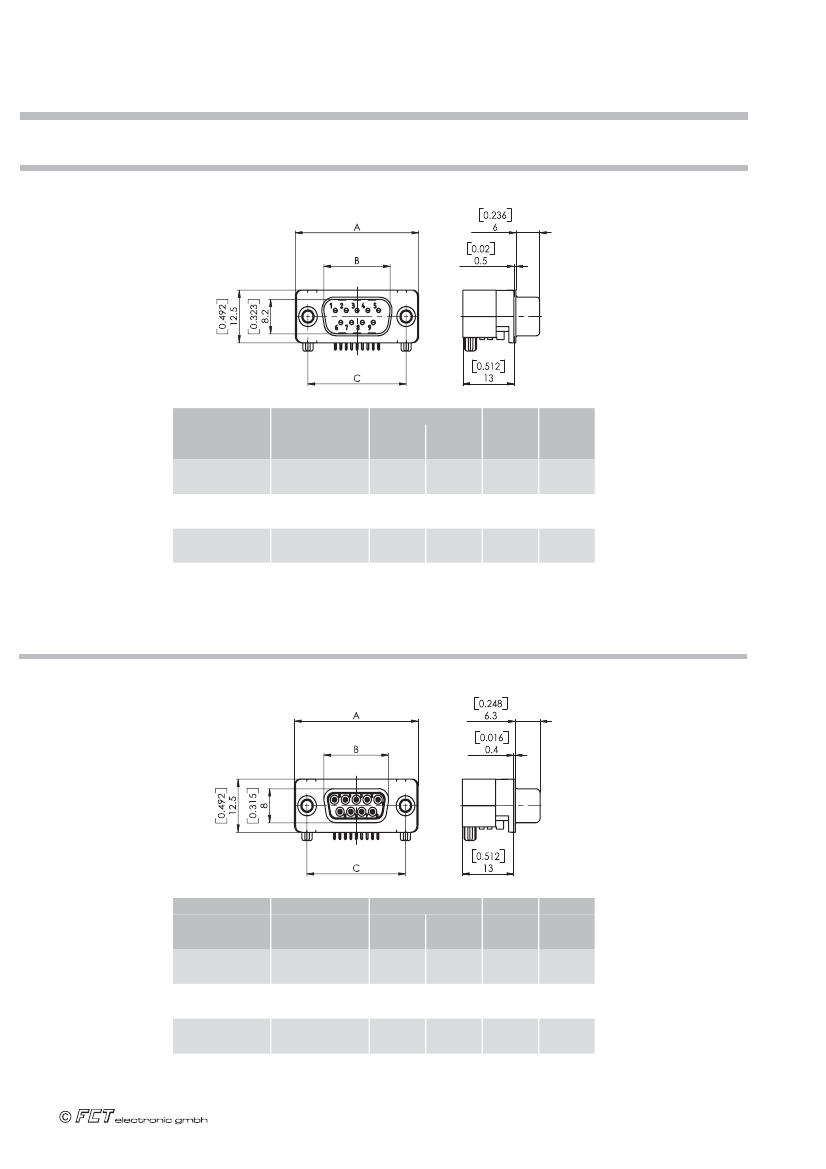

Shell Dimensions Right Angled PCB Termination
Gehäuseabmessungen abgewinkelter Leiterplattenanschluss
Pin Connector Shell
Stiftsteckverbindergehäuse
Shell Size
Gehäusegröße
1
2
3
No. of Contacts
Polzahl
9
15
25
B
C
±0,1
±0,4
+0,2
±0,15
(±0.004) (±0.016) (+0.008) (±0.006)
31,4
16,9
25,0
(1.236)
(0.665)
(0.984)
39,1
25,2
33,3
(1.539)
(0.992)
(1.311)
53,0
38,9
47,04
(2.087)
(1.531)
(1.852)
A
Socket Connector Shell
Buchsensteckverbindergehäuse
Shell Size
Gehäusegröße
1
2
3
No. of Contacts
Polzahl
9
15
25
A
±0,1
±0,4
(±0.004) (±0.016)
31,4
(1.236)
39,1
(1.539)
53,0
(2.087)
B
- 0,2
(- 0.008)
16,4
(0.646)
24,7
(0.972)
38,5
(1.516)
C
±0,15
(±0.006)
25,0
(0.984)
33,3
(1.311)
47,04
(1.852)
30
DS 10/2005
TECHNISCHE ÄNDERUNGEN VORBEHALTEN – MAßE IN MILLIMETER (INCHES IN KLAMMERN)

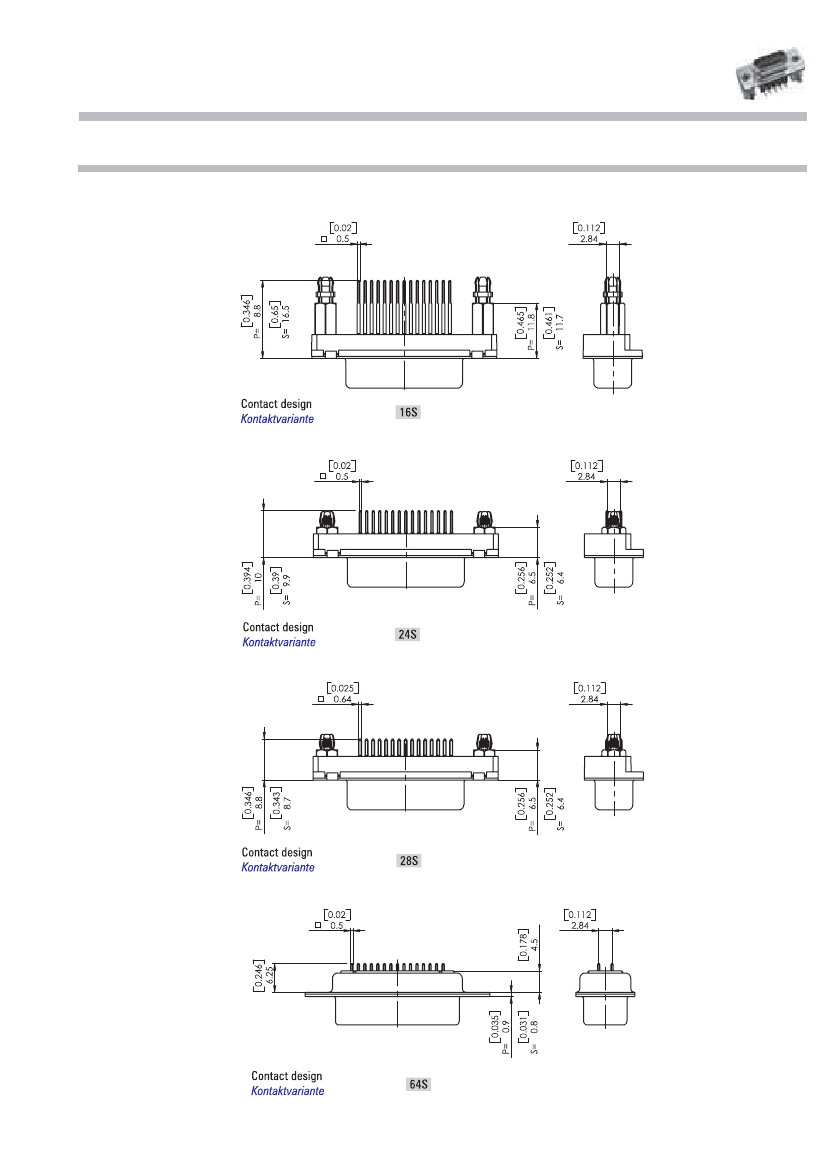

Straight Signal Contacts (THT)
Gerade Signalkontakte (THT)
Straight PCB Termination Ø 0.6 mm (0.146“)
Gerader Leiterplattenanschluss Ø 0,6 mm
ALL DIMENSIONS IN MILLIMETERS - VALUES FOR INCHES IN BRACKETS - TECHNICAL DATA SUBJECT TO CHANGE
DS 10/2005
31
