Platinum DRAGON
®
warm white with Chip Level Conversion (CLC)
Lead (Pb) Free Product - RoHS Compliant
LCW W5SN
Released
Besondere Merkmale
•
Gehäusetyp:
weißes SMD Gehäuse, klarer
Silikon - Verguss, Chip level conversion
•
Typischer Lichtfluss:
60 lm bei 700 mA
•
Besonderheit des Bauteils:
hocheffiziente
Lichtquelle bei geringem Platzbedarf
•
Farbort:
x = 0,42, y = 0,40 nach CIE 1931 (weiß)
•
Farbtemperatur:
2500K bis 4800K
•
Abstrahlwinkel:
Lambertscher Strahler (120°)
•
Technologie:
ThinGaN
®
•
optischer Wirkungsgrad:
24 lm/W
•
Gruppierungsparameter:
Lichtstrom, Farbort
•
Verarbeitungsmethode:
für alle
SMT-Bestücktechniken geeignet
•
Lötmethode:
IR Reflow Löten
•
Vorbehandlung:
nach JEDEC Level 2
•
Gurtung:
24-mm Gurt mit 800/Rolle, ø180 mm
•
ESD-Festigkeit:
ESD-sicher bis 2 kV nach
JESD22-A114-D
Features
•
package:
white SMD package, colorless clear
silicone resin; chip level conversion
•
typical Luminous Flux:
60 lm at 700 mA
•
feature of the device:
high efficient lightsource
at low space
•
color coordinates:
x = 0.42, y = 0.40 acc. to
CIE 1931 (white)
•
color temperature:
2500K to 4800K
•
viewing angle:
Lambertian Emitter (120°)
•
technology:
ThinGaN
®
•
optical efficiency:
24 lm/W
•
grouping parameter:
luminous flux,
color coordinates
•
assembly methods:
suitable for all
SMT assembly methods
•
soldering methods:
IR reflow soldering
•
preconditioning:
acc. to JEDEC Level 2
•
taping:
24 mm tape with 800/reel, ø180 mm
•
ESD-withstand voltage:
up to 2 kV acc. to
JESD22-A114-D
Applications
• exterior and interior automotive lighting
(e.g. front light)
• Flashlight
• backlighting (illuminated advertising, general
lighting)
• reading lamps (aircraft, car, bus)
• substitution of micro incandescent lamps
• indoor and outdoor commercial and residential
architectural lighting
• display backlight where high brightness is required
e.g. TFT
• decorative and entertainment lighting
• signal and symbol luminaire for orientation
• marker lights (e.g. steps, exit ways, etc.)
Anwendungen
• Außen- und Innenbeleuchtung im Automobilbe-
reich (z.B. Scheinwerfer)
• Blitzlicht
• Hinterleuchtung (Werbebeleuchtung,
Allgemeinbeleuchtung)
• Leselampen (Flugzeug, Auto, Bus)
• Ersatz von Kleinst-Glühlampen
• Fassadenbeleuchtung im Innen- und
Außenbereich
• Display Hinterleuchtung mit hohem
Helligkeitsbedarf z. B. TFT
• Dekorative Beleuchtung
• Signal- und Symbolleuchten zur Orientierung
• Markierungsbeleuchtung (Stufen, Fluchtwege, u.ä.)
2007-08-16
1
LCW W5SN
Bestellinformation
Ordering Information
Typ
Farbtemperatur
Lichtstrom
1)
Seite 19
Lichtstärke
2)
Seite 19
Bestellnummer
Type
color
temperature
Luminous
Flux
1) page 19
I
F
= 700 mA
Φ
V
(mlm)
Luminous
Intensity
2)
page 19
Ordering Code
I
F
= 700 mA
I
V
(mcd)
23000 (typ.)
23000 (typ.)
20000 (typ.)
20000 (typ.)
Q65110A6651
on request
Q65110A6653
Q65110A6652
LCW W5SN-JXKY-H3K5
LCW W5SN-JXKY-L3M5
LCW W5SN-HZKX-N3P5
4200 K
3500 K
3000 K
45000 ... 97000
45000 ... 97000
39000 ... 82000
39000 ... 82000
LCW W5SN-HZKX-Q3R5 2700 K
Anm.: Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen
Helligkeitsgruppen (siehe
Seite 7
für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro
Gurt geliefert. Z.B.: LCW W5SN-JXKY-H3K5 bedeutet, dass auf dem Gurt nur eine der Helligkeitsgruppen
JX, JY, JZ, KX oder KY enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.
Gleiches gilt für die Farben, bei denen Farbortgruppen gemessen und gruppiert werden. Pro Gurt wird nur eine
Farbortgruppe geliefert. Z.B.: LCW W5SN-JXKY-H3K5 bedeutet, dass auf dem Gurt nur eine der
Farbortgruppen enthalten ist (siehe
Seite 5
für nähere Information).
Um die Liefersicherheit zu gewährleisten, können einzelne Farbortgruppen nicht bestellt werden.
Note:
The above Type Numbers represent the order groups which include only a few brightness groups (see
page 7
for explanation). Only one group will be shipped on each reel (there will be no mixing of two groups on each
reel). E.g. LCW W5SN-JXKY-H3K5 means that only one group JX, JY, JZ, KX or KY will be shippable for any
one reel.
In order to ensure availability, single brightness groups will not be orderable.

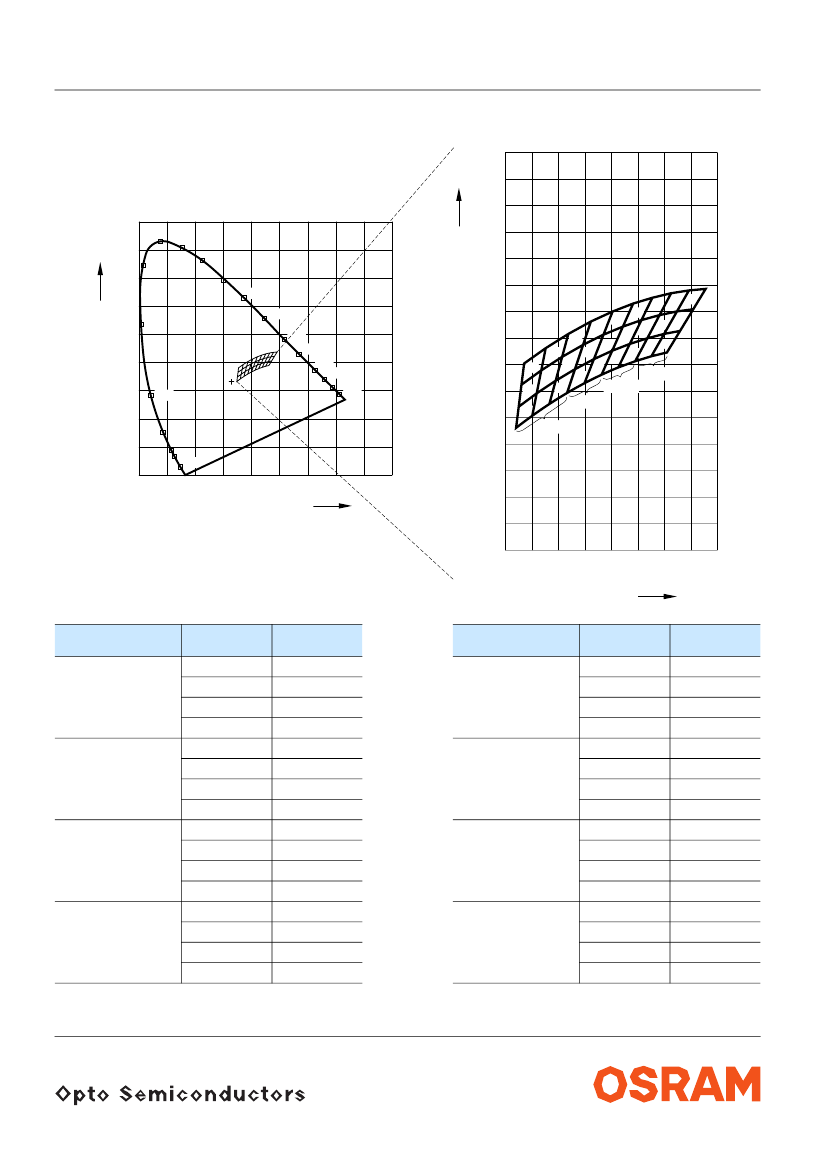

In a similar manner for colors where chromaticity coordinate groups are measured and binned, single
chromaticity coordinate groups will be shipped on any one reel. E.g. LCW W5SN-JXKY-H3K5 means that only
1 chromaticity coordinate group will be shippable on each reel (see
page 5
for explanation).
In order to ensure availability, single chromaticity coordinate groups will not be orderable.
2007-08-16
2
