Advanced Power TOPLED
®
Enhanced optical Power LED (ThinGaN
®
)
Lead (Pb) Free Product - RoHS Compliant
LW G6SP
Vorläufige Daten / Preliminary Data
Besondere Merkmale
•
Gehäusetyp:
weißes P-LCC-6 Gehäuse,
farbiger diffuser Silikon - Verguss
•
Besonderheit des Bauteils:
sehr kleiner
thermischer Widerstand, dadurch sehr hohe
Lichtleistung möglich
•
Farbort:
x = 0,33, y = 0,33 nach
CIE 1931 (weiß)
•
typische Farbtemperatur:
5600 K
•
Farbwiedergabeindex:
80
•
Abstrahlwinkel:
Lambertscher Strahler (120°)
•
Technologie:
ThinGaN
®
•
optischer Wirkungsgrad:
44 lm/W
•
Gruppierungsparameter:
Lichtstärke,
Farbort, Durchlassspannung
•
Verarbeitungsmethode:
für alle
SMT-Bestücktechniken geeignet
•
Lötmethode:
IR Reflow Löten
•
Vorbehandlung:
nach JEDEC Level 2
•
Gurtung:
12 mm Gurt mit 1000/Rolle,
ø180 mm
•
ESD-Festigkeit:
ESD-sicher bis 2 kV nach
JESD22-A114-D
Anwendungen
• Innenbeleuchtung im Automobilbereich (z.B.
Instrumentenbeleuchtung)
• Hinterleuchtung (Werbebeleuchtung,
Allgemeinbeleuchtung)
• Leselampen (Flugzeug, Auto, Bus)
• Ersatz von Kleinst-Glühlampen
• Display Hinterleuchtung mit hohem
Helligkeitsbedarf z. B. TFT
• Dekorative Beleuchtung
• Signal- und Symbolleuchten zur Orientierung
• Markierungsbeleuchtung (z.B. Stufen, Flucht-
wege, u.ä.)
2008-08-11
1
Features
•
package:
white P-LCC-6 package, colored
diffused silicone resin
•
feature of the device:
very low thermal
resistance; high optical power
•
color coordinates:
x = 0.33, y = 0.33 acc. to
CIE 1931 (white)
•
typ. color temperature:
5600 K
•
color reproduction index:
80
•
viewing angle:
Lambertian Emitter (120°)
•
technology:
ThinGaN
®
•
optical efficiency:
44 lm/W
•
grouping parameter:
luminous intensity,
color coordinates, forward voltage
•
assembly methods:
suitable for all
SMT assembly methods
•
soldering methods:
IR reflow soldering
•
preconditioning:
acc. to JEDEC Level 2
•
taping:
12 mm tape with 1000/reel, ø180 mm
•
ESD-withstand voltage:
up to 2 kV acc. to
JESD22-A114-D
Applications
• interior automotive lighting (e.g. dashboard
backlighting)
• backlighting (illuminated advertising, general
lighting)
• reading lamps (aircraft, car, bus)
• substitution of micro incandescent lamps
• display backlight where high brightness is
required e.g. TFT
• decorative and entertainment lighting
• signal and symbol luminaire for orientation
• marker lights (e.g. steps, exit ways, etc.)
LW G6SP
Bestellinformation
Ordering Information
Typ
Emissions-
farbe
Color of
Emission
Lichtstärke
1) Seite 17
Lichtstrom
2) Seite 17
Luminous Flux
2) page 17
I
F
= 140 mA
Φ
V
(mlm)
20200 (typ.)
25200 (typ.)
Q65110A8415
Q65110A8413
Bestellnummer
Type
Luminous
Intensity
1) page 17
I
F
= 140 mA
I
V
(mcd)
4500 ... 9000
5600 ... 11200
Ordering Code
LW G6SP-DAEA-2K6L-1
LW G6SP-DBEB-5K8L-1
Anm.:
white
Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen
Helligkeitsgruppen (siehe
Seite 6
für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro Gurt
geliefert. Z.B.: LW G6SP-DAEA-5K8L-1 bedeutet, dass auf dem Gurt nur eine der Helligkeitsgruppen DA, DB oder EA
enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.
Gleiches gilt für die Farben, bei denen Farbortgruppen gemessen und gruppiert werden. Pro Gurt wird nur eine
Farbortgruppe geliefert. Z.B.: LW G6SP-DAEA-5K8L-1 bedeutet, dass auf dem Gurt nur eine der Farbortgruppen -5K,
-5L, -6K, -6L, -7K, -7L, -8K oder -8L enthalten ist (siehe
Seite 5
für nähere Information).
Um die Liefersicherheit zu gewährleisten, können einzelne Farbortgruppen nicht bestellt werden.
Gleiches gilt für die LEDs, bei denen die Durchlassspannungsgruppen gemessen und gruppiert werden. Pro Gurt wird
nur eine Durchlassspannungsgruppe geliefert. Z.B.: LW G6SP-DAEA-5K8L-1 bedeutet, dass nach Durchlassspannung
gruppiert wird. Auf einem Gurt ist nur eine der Durchlasspannungsgruppen -4, -5, -6 oder -7 enthalten (siehe
Seite 6
für nähere Information).
Um die Liefersicherheit zu gewährleisten, können einzelne Durchlassspannungsgruppen nicht direkt bestellt werden.
Note:
The above Type Numbers represent the order groups which include only a few brightness groups (see
page 6
for
explanation). Only one group will be shipped on each reel (there will be no mixing of two groups on each reel). E.g.
LW G6SP-DAEA-5K8L-1 means that only one group DA, DB or EA will be shippable for any one reel.
In order to ensure availability, single brightness groups will not be orderable.
In a similar manner for colors where chromaticity coordinate groups are measured and binned, single chromaticity
coordinate groups will be shipped on any one reel. E.g. LW G6SP-DAEA-5K8L-1 means that only 1 chromaticity
coordinate group -5K, -5L, -6K, -6L, -7K, -7L, -8K or -8L will be shippable.
In order to ensure availability, single chromaticity coordinate groups will not be orderable (see
page 5
for explanation).
In a similar manner for LED, where forward voltage groups are measured and binned, single forward voltage groups will
be shipped on any one reel. E.g. LW G6SP-DAEA-5K8L-1 means that only 1 forward voltage group -4, -5, -6 or -7 will
be shippable.
In order to ensure availability, single forward voltage groups will not be orderable (see
page 6
for explanation).
Vergleichstabelle für 200 mA
Correllation Table for 200 mA
Typ
Type
I
F
= 140 mA
LW G6SP-DAEA-2K6L-1
LW G6SP-DBEB-5K8L-1
Lichtstärke
1)
Seite 16
Luminous
Intensity
1)
page 16
I
F
= 140 mA
I
V
(mcd)
4500 ... 9000
5600 ... 11200
=>
Lichtstärke
2)
Seite 16
Luminous
Intensity
2)
page 16
I
F
= 200 mA
I
V
(mcd)
9300 (typ.)
11500 (typ.)
Lichtstrom
2)
Seite 16
Luminous
Flux
2)
page 16
I
F
= 200 mA
Φ
V
(mlm)
27900 (typ.)
34500 (typ.)
Siehe auch Grafik auch
Seite 8
/ see also graph on
page 8
2008-08-11
2
LW G6SP
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Sperrschichttemperatur
Junction temperature
Durchlassstrom
Forward current
(
T
A
=25°C)
Stoßstrom
Surge current
t
≤
10
μ
s,
D
= 0.005,
T
A
=25°C
Sperrspannung
3)
Seite 17
Reverse voltage
3)
page 17
(
T
A
=25°C)
Leistungsaufnahme
Power consumption
(
T
A
=25°C)
Wärmewiderstand
Thermal resistance
Sperrschicht/Umgebung
4)
Seite 17
Junction/ambient
4)
page 17
Sperrschicht/Lötpad
Junction/solder point
Symbol
Symbol
Wert
Value
– 40 … + 110
– 40 … + 110
Einheit
Unit
°C
°C
T
op
T
stg
T
j
T
j
(min.)
I
F
(max.)
I
F
>150 for short
°C
term applications
+ 125
30
250
750
°C
mA
mA
mA
I
FM
V
R
not designed for V
reverse operation
1075
mW
P
tot
R
th JA
R
th JS
90
40
K/W
K/W
2008-08-11
3
LW G6SP
Kennwerte
Characteristics
(
T
A
= 25 °C)
Bezeichnung
Parameter
Farbkoordinate x nach CIE 1931
5)
Seite 17
(typ.)
5)
page 17
Chromaticity coordinate x acc. to CIE 1931
I
F
= 140 mA
Farbkoordinate y nach CIE 1931
5)
Seite 17
(typ.)
5)
page 17
Chromaticity coordinate y acc. to CIE 1931
I
F
= 140 mA
Abstrahlwinkel bei 50 %
I
V
(Vollwinkel)
Viewing angle at 50 %
I
V
Durchlassspannung
6)
Seite 17
Forward voltage
6)
page 17
I
F
= 140 mA
Sperrstrom
Reverse current
V
R
= 5 V
Temperaturkoeffizient von x
Temperature coefficient of x
I
F
= 140 mA; –10°C
≤
T
≤
100°C
Temperaturkoeffizient von y
Temperature coefficient of y
I
F
= 140 mA; –10°C
≤
T
≤
100°C
Temperaturkoeffizient von
V
F
Temperature coefficient of
V
F
I
F
= 140 mA; –10°C
≤
T
≤
100°C
Optischer Wirkungsgrad
Optical efficiency
I
F
= 140 mA
* Einzelgruppen siehe Seite 5
Individual groups on page 5
Symbol
Symbol
x
Wert
Value
0.33*
Einheit
Unit
–
y
0.33*
–
(typ.)
(min.)
(typ.)
(max.)
(typ.)
(max.)
(typ.)
2
ϕ
120
2.9*
3.6
4.1
Grad
deg.
V
V
V
V
F
V
F
V
F
I
R
I
R
TC
x
not designed for
μ
A
reverse operation
μ
A
see page 9
10
-3
/K
(typ.)
TC
y
see page 9
10
-3
/K
(typ.)
TC
V
η
opt
–4.0
mV/K
(typ.)
44
lm/W
2008-08-11
4
LW G6SP

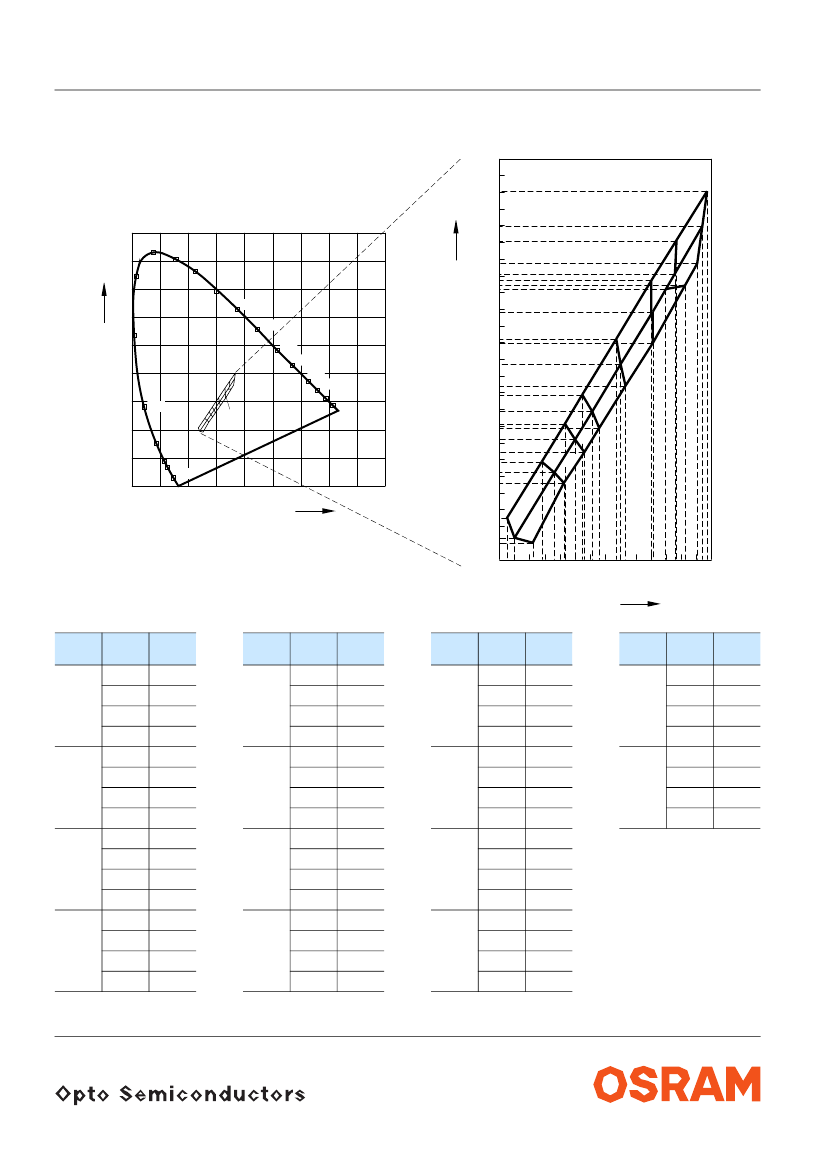

Farbortgruppen
5)
Seite 17
5)
page 17
Chromaticity Coordinate Groups
0.42
0.41
0.40
Cy 0.39
0.38
0.37
0.36
0.35
0.34
0.33
0.32
0.31
0.30
0.29
0.28
0.27
0.26
0.25
0.24
0.23
0.22
0.21
0.20
0.19
0.18
0.9
520
0.8
Cy
0.7
0.6
500
0.5
0.4
0.3
0.2
0.1
0
0
580
590
600
610
620
630
510
530
540
550
560
570
8L
8K
7L
6L
6K
5L
5K
4L
4K
3L 3K
2L
2K
+
7K
+
490
480
470
460
450
0.1
0.2
0.3
0.4
0.5
E
0.6
0.7
Cx
0.8
0.9
Gruppe
Group
2K
Cx
0.266
0.240
0.252
0.273
Cy
0.232
0.193
0.190
0.227
0.232
0.193
0.205
0.239
0.227
0.232
0.252
0.244
0.232
0.239
0.261
0.252
Gruppe
Group
4K
Cx
0.286
0.280
0.291
0.296
Cy
0.244
0.252
0.268
0.259
0.252
0.261
0.279
0.268
0.259
0.268
0.297
0.284
0.268
0.279
0.312
0.297
Gruppe
Group
6K
Cx
0.313
0.310
0.330
0.330
2L
0.266
0.240
0.235
0.258
4L
0.280
0.273
0.285
0.291
6L
0.310
0.307
0.330
0.330
3K
0.273
0.266
0.280
0.286
5K
0.296
0.291
0.310
0.313
7K
0.330
0.330
0.338
0.352
3L
0.266
0.258
0.273
0.280
5L
0.291
0.285
0.307
0.310
7L
0.330
0.330
0.347
0.345
2008-08-11
5
0.23
0.24
0.25
0.26
0.27
0.28
0.29
0.30
0.31
0.32
0.33
0.34
0.35
0.36
0.37
Cx
OHA16327
Cy
0.284
0.297
0.330
0.310
0.297
0.312
0.347
0.330
0.310
0.330
0.342
0.344
0.330
0.347
0.371
0.352
8L
Gruppe
Group
8K
Cx
0.352
0.338
0.364
0.360
0.345
0.347
0.367
0.364
Cy
0.344
0.342
0.380
0.357
0.352
0.371
0.401
0.380
