Diamond DRAGON
®
Lead (Pb) Free Product - RoHS Compliant
LCW W5AP
Vorläufige Daten / Preliminary Data
Abkündigung nach OS-PD-2010-003
Obsolete acc. to OS-PD-2010-003
Besondere Merkmale
•
Gehäusetyp:
schwarzes SMD-Gehäuse, farbloser
klarer Silikon-Verguss, Silikon-Linse; Chip level
conversion
•
Typischer Lichtfluss:
203 lm bei 1400 mA
(3500 K)
•
Besonderheit des Bauteils:
Punktlichtquelle mit
hoher Lichtausbeute bei geringem Platzbedarf
•
Farbtemperatur:
2500 K bis 4800 K
•
Farbwiedergabeindex:
80
•
Abstrahlwinkel:
140°
•
Technologie:
ThinGaN
®
•
optischer Wirkungsgrad:
41 lm/W (3500 K)
•
Gruppierungsparameter:
Lichtstrom, Farbort
•
Verarbeitungsmethode:
für alle
SMT-Bestücktechniken geeignet
•
Lötmethode:
IR Reflow Löten
•
Vorbehandlung:
nach JEDEC Level 2
•
Gurtung:
24-mm Gurt mit 200/Rolle, ø180 mm
•
ESD-Festigkeit:
ESD-sicher bis 2 kV nach
JESD22-A114-D
•
Erweiterte Korrosionsfestigkeit:
Details siehe Seite 15
Anwendungen
• Außen- und Innenbeleuchtung im Automobilbe-
reich (z.B. Tagfahrlicht)
• Blitzlicht
• Hinterleuchtung (Werbebeleuchtung,
Allgemeinbeleuchtung)
• Leselampen (Flugzeug, Auto, Bus)
• Einsatz als Retrofit mit geringem Platzbedarf
• Fassadenbeleuchtung im Innen- und
Außenbereich
• Spotbeleuchtung/Kontrastreiche Beleuchtung
• Vitrinenbeleuchtung
• Signal- und Symbolleuchten zur Orientierung
• Markierungsbeleuchtung (Stufen, Fluchtwege,
u.ä.)
2010-02-15
1
Features
•
package:
dark SMD package, colorless clear
silicone resin, silicone lense; chip level conversion
•
typical Luminous Flux:
203 lm at 1400 mA
(3500 K)
•
feature of the device:
point lightsource with high
luminous efficiency and low space
•
color temperature:
2500 K to 4800 K
•
color reproduction index:
80
•
viewing angle:
140°
•
technology:
ThinGaN
®
•
optical efficiency:
41 lm/W (3500 K)
•
grouping parameter:
luminous flux,
color coordinates
•
assembly methods:
suitable for all SMT assembly
methods
•
soldering methods:
IR reflow soldering
•
preconditioning:
acc. to JEDEC Level 2
•
taping:
24 mm tape with 200/reel, ø180 mm
•
ESD-withstand voltage:
up to 2 kV acc. to
JESD22-A114-D
•
Superior Corrosion Robustness:
details see page 15
Applications
• exterior and interior automotive lighting
(e.g. day time light)
• Flashlight
• backlighting (illuminated advertising, general
lighting)
• reading lamps (aircraft, car, bus)
• retrofits where space is limited
• indoor and outdoor commercial and residential
architectural lighting
• spotlights
• glass cabinet lighting
• signal and symbol luminaire for orientation
• marker lights (e.g. steps, exit ways, etc.)
LCW W5AP
Bestellinformation
Ordering Information
Typ
Farbtemperatur
Lichtstrom
1)
Seite 22
Lichtstärke
2)
Seite 22
Bestellnummer
Type
color
temperature
Luminous
Flux
1) page 22
I
F
= 1400 mA
Φ
V
(lm)
Luminous
Intensity
2) page 22
I
F
= 1400 mA
I
V
(cd)
43.3 (typ.)
43.3 (typ.)
49.7 (typ.)
57.8 (typ.)
57.8 (typ.)
Ordering Code
LCW W5AP-LXMX-4U9X 2700 K
LCW W5AP-LXMX-4R9T 3000 K
LCW W5AP-LYMY-4O9Q 3500 K
LCW W5AP-LZMZ-4L8N
LCW W5AP-LZMZ-4J8K
4000 K
4500 K
112 ... 210
112 ... 210
130 ... 240
150 ... 280
150 ... 280
Q65110A7874
Q65110A7873
Q65110A7875
Q65110A7877
Q65110A7876
Abgekündigt nach OS-PD-2010-003 - wird ersetzt werden durch LE UW Q9WP
Obsolete acc. to OS-PD-2010-003 - will be replaced by LE UW Q9WP
Letzte Bestellung / Last Order: 2010-08-20
Letzte Lieferung / Last Delivery: 2011-02-20
Anm.: Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen
Helligkeitsgruppen (siehe
Seite 10
für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro
Gurt geliefert. Z.B.: LCW W5AP-LXMX-4U9X bedeutet, dass auf dem Gurt nur eine der Helligkeitsgruppen
LX, LY, LZ oder MX enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.
Gleiches gilt für die Farben, bei denen Farbortgruppen gemessen und gruppiert werden. Pro Gurt wird nur eine
Farbortgruppe geliefert. Z.B.: LCW W5AP-LXMX-4U9X bedeutet, dass auf dem Gurt nur eine der

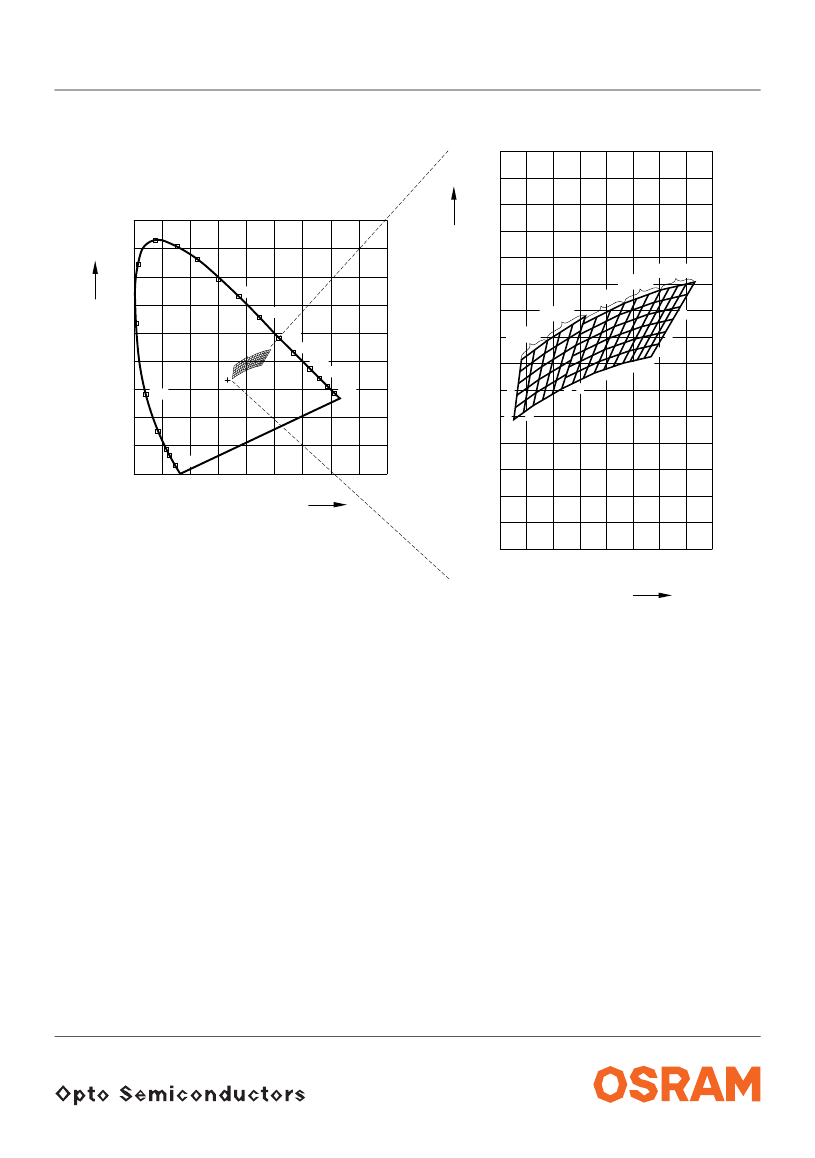

Farbortgruppen -4U bis -9X enthalten ist (siehe
Seite 5
für nähere Information).
Um die Liefersicherheit zu gewährleisten, können einzelne Farbortgruppen nicht bestellt werden.
Note:
The above Type Numbers represent the order groups which include only a few brightness groups (see
page 10
for explanation). Only one group will be shipped on each reel (there will be no mixing of two groups on each
reel). E.g. LCW W5AP-LXMX-4U9X means that only one group LX, LY, LZ or MX will be shippable for any one
reel.
In order to ensure availability, single brightness groups will not be orderable.
In a similar manner for colors where chromaticity coordinate groups are measured and binned, single
chromaticity coordinate groups will be shipped on any one reel. E.g. LCW W5AP-LXMX-4U9X means that only
1 chromaticity coordinate group -4U to -9X will be shippable on each reel (see
page 5
for explanation).
In order to ensure availability, single chromaticity coordinate groups will not be orderable.
2010-02-15
2
