MX23L6413
64M-BIT FLASH COMPATIBLE MASK ROM
FEATURES
• Bit organization
- 4M x 16 (byte mode)
• Fast access time
- Random access:90ns(max.)
• Current
- Operating:20mA
- Standby:15uA
• Supply voltage
- VCC : 2.7V~3.6V
- VCCQ : 2.7V~3.6V
• Package
- 48 ball mini BGA (8.0mm x 9.0mm, ball pitch
0.8mm, ball size 0.4mm)
• Temperature
- -40 ~ 85° C
PIN DESCRIPTION
Symbol
A0~A20
D0~D15
CE#
OE#
VCC
VSS
VCCQ
NC
Pin Function
Address Inputs
Data Outputs
Chip Enable Input
Output Enable Input
Power Supply Pin
Ground Pin
VCC Output Pin
No Connection
PIN CONFIGURATION
48 mini BGA (Top View, Ball Down)
A1
A3
B1
A4
C1
A2
D1
A1
E1
A0
F1
CE#
G1
OE#
H1
Vss
A2
A7
B2
A17
C2
A6
D2
A5
E2
D0
F2
D8
G2
D9
H2
D1
A3
NC
B3
NC
C3
A18
D3
A20
E3
D2
F3
D10
G3
D11
H3
D3
A4
NC
B4
NC
C4
A21
D4
A19
E4
D5
F4
D12
G4
Vcc
H4
D4
A5
A9
B5
A8
C5
A10
D5
A11
E5
D7
F5
D14
G5
D13
H5
D6
A6
A13
B6
A12
C6
A14
D6
A15
9.0 mm
E6
A16
F6
VCCQ
G6
D15
H6
Vss
8.0 mm
P/N:PM0856
REV. 1.2, MAR. 18, 2003
1
MX23L6413
ORDER INFORMATION
Part No.
MX23L6413XI-90G
MX23L6413XI-10G
MX23L6413XI-12G
Speed
90ns
100ns
120ns
Package
48 ball mini BGA (Pb free)
48 ball mini BGA (Pb free)
48 ball mini BGA (Pb free)
Grade
Industrial
Industrial
Industrial
MODE SELECTION
CE#
H
L
L
OE#
X
H
L
D0~D15
High Z
High Z
D0~D15
Power
Stand-by
Active
Active
P/N:PM0856
REV. 1.2, MAR. 18, 2003
2
MX23L6413
ABSOLUTE MAXIMUM RATINGS
Item
Voltage on any Pin Relative to VSS
Ambient Operating Temperature
Storage Temperature
Symbol
VIN
Topr
Tstg
Ratings
-0.3V to 3.9V
-40° C to 85° C
-65° C to 125° C
DC CHARACTERISTICS
(Ta = -40° C ~ 85° C, VCC = 2.7V~3.6V)
Item
Output High Voltage
Output Low Voltage
Input High Voltage
Input Low Voltage
Input Leakage Current
Output Leakage Current
Operating Current
Standby Current (CMOS)
Input Capacitance
Output Capacitance
Symbol
VOH
VOL
VIH
VIL
ILI
ILO
ICC
ISTB
CIN
COUT
MIN.
2.3V
-
2.1V
-0.3V
-
-
-
-
-
-
MAX.
-
0.4V
VCC+0.3V
0.8V
5uA
5uA
40mA
15uA
10pF
10pF
Conditions
IOH = -400uA
IOL = 1.6mA
0V, VCC
0V, VCC
f=5MHz, all output open
CE#>VCC-0.2V
Ta = 25° C, f = 1MHZ
Ta = 25° C, f = 1MHZ
AC CHARACTERISTICS
(Ta = -40° C ~ 85° C, VCC = 2.7V~3.6V)
Item
Read Cycle Time
Address Access Time
Chip Enable Access Time
Output Enable Time
Output Hold After Address
Output High Z Delay
Symbol
tRC
tAA
tACE
tOE
tOH
tHZ
23L6413-90
MIN.
MAX.
90ns
-
-
90ns
-
90ns
-
25ns
0ns
-
-
20ns
23L6413-10
MIN.
MAX.
100ns
-
-
100ns
-
100ns
-
30ns
0ns
-
-
20ns
23L6413-12
MIN.
MAX.
120ns
-
-
120ns
-
120ns
-
50ns
0ns
-
-
20ns
Note:Output high-impedance delay (tHZ) is measured
from OE# or CE# going high, and this parameter guar-
anteed by design over the full voltage and temperature
operating range - not tested.
P/N:PM0856
REV. 1.2, MAR. 18, 2003
3
MX23L6413
AC Test Conditions
Input Pulse Levels
Input Rise and Fall Times
Input Timing Level
Output Timing Level
Output Load
0V~ 3.0V
5ns
1.5V
1.5V
See Figure
IOH (load)=-0.4mA
DOUT
IOL (load)=1.6mA
C<100pF
Note:
30pF output load capacitance for 80ns speed grade
100pF output load capacitance for 100ns and 120ns
speed grade
Note:No output loading is present in tester load board.
Active loading is used and under software programming control.
Output loading capacitance includes load board's and all stray capacitance.
TIMING DIAGRAM
RANDOM READ
ADD
ADD
tACE
ADD
tRC
ADD
CE#
tOE
OE#
tAA
tOH
tHZ
DATA
VALID
VALID
VALID
P/N:PM0856
REV. 1.2, MAR. 18, 2003
4
MX23L6413

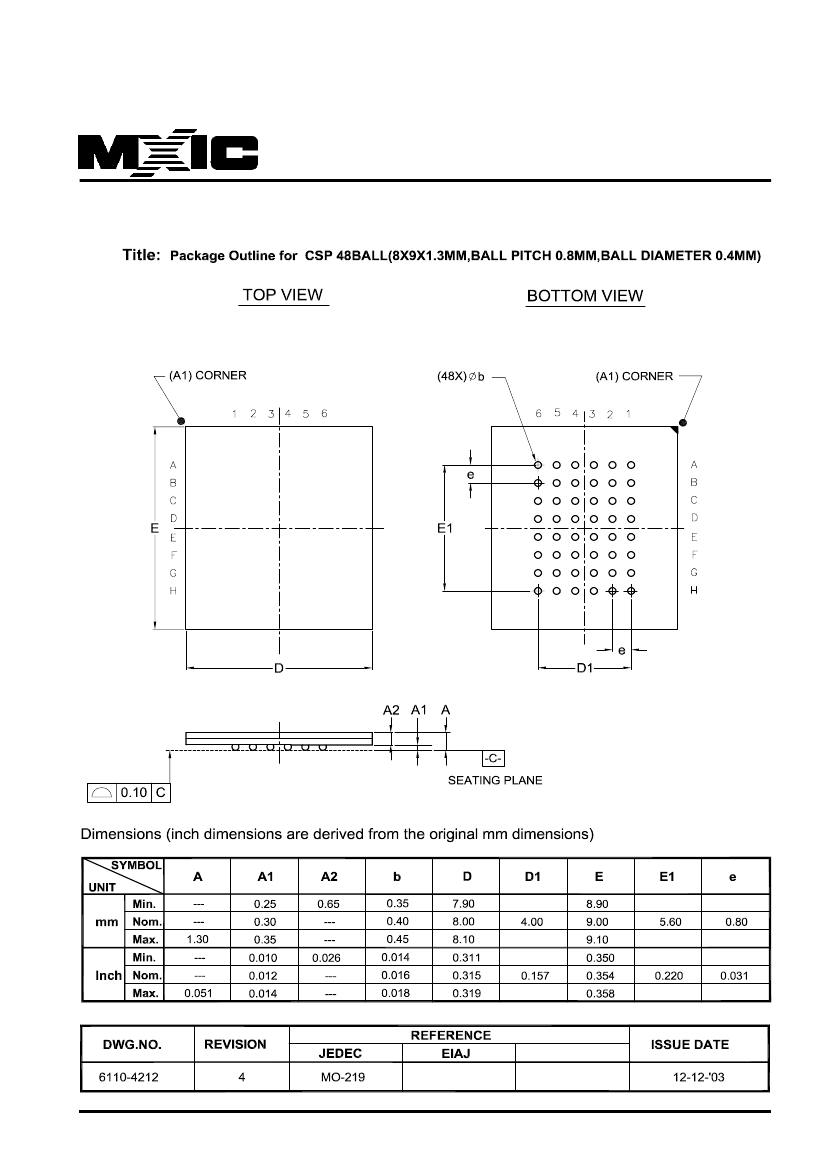

PACKAGE INFORMATION
P/N:PM0856
REV. 1.2, MAR. 18, 2003
