MX23L3210
32M-BIT (4M x 8 / 2M x 16) Mask ROM
FEATURES
• Bit organization
- 4M x 8 (byte mode)
- 2M x 16 (word mode)
• Fast access time
- Random access:70ns (max.) for 3.0V~3.6V
90ns (max.) for 2.7V~3.6V
• Current
- Operating:40mA
- Standby:15uA
• Supply voltage
- 2.7V~3.6V
• Package

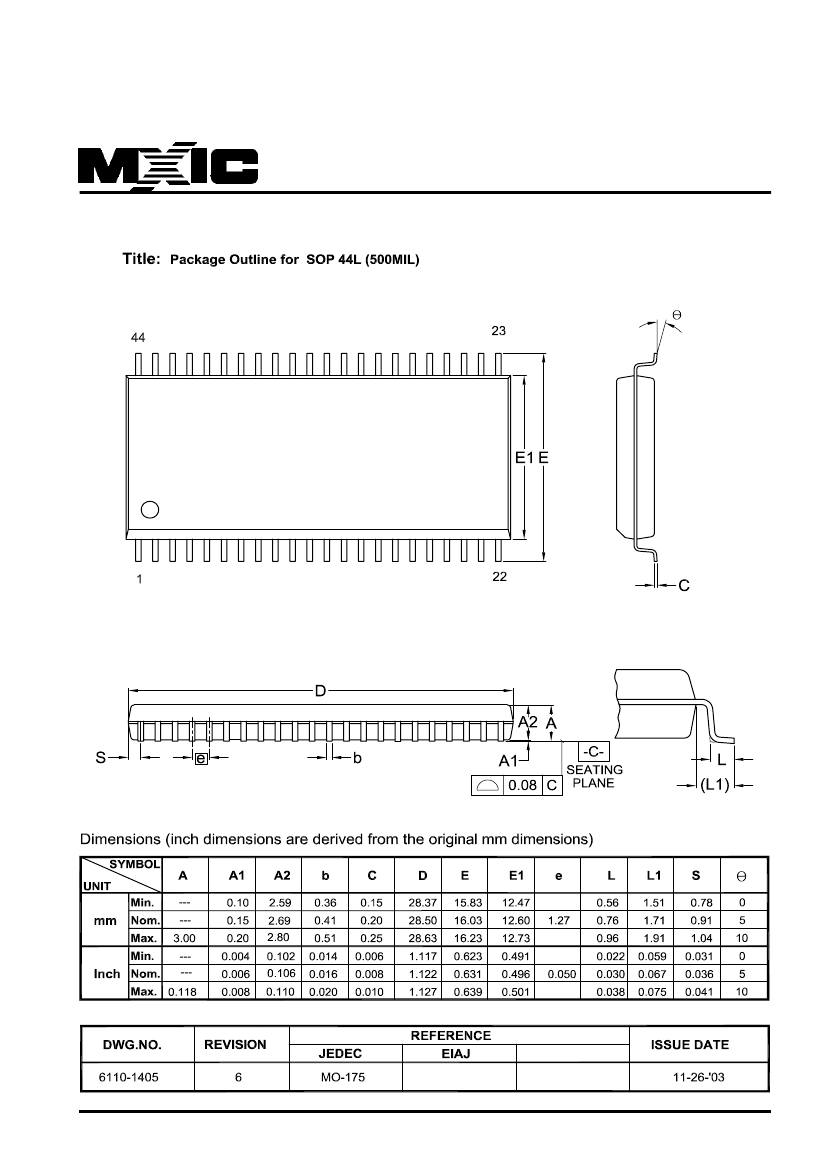

- 44 pin SOP (500mil)
- 48 pin TSOP (12mm x 20mm)
- 44 pin TSOP (Type II)
ORDER INFORMATION
Part No.
MX23L3210MC-10
MX23L3210MC-12
MX23L3210MC-15
MX23L3210TC-70
MX23L3210TC-90
MX23L3210TC-10
MX23L3210TC-12
MX23L3210TC-15
MX23L3210RC-70
MX23L3210RC-90
MX23L3210RC-10
MX23L3210RC-12
MX23L3210RC-15
Access Time
100ns
120ns
150ns
70ns
90ns
100ns
120ns
150ns
70ns
90ns
100ns
120ns
150ns
100ns
120ns
Package
44 pin SOP
44 pin SOP
44 pin SOP
48 pin TSOP
48 pin TSOP
48 pin TSOP
48 pin TSOP
48 pin TSOP
48 pin TSOP
(Reverse type)
48 pin TSOP
(Reverse type)
48 pin TSOP
(Reverse type)
48 pin TSOP
(Reverse type)
48 pin TSOP
(Reverse type)
44 pin TSOP
44 pin TSOP
PIN CONFIGURATION
44 SOP/ 44 TSOP
NC
A18
A17
A7
A6
A5
A4
A3
A2
A1
A0
CE
VSS
OE
D0
D8
D1
D9
D2
D10
D3
D11
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
44
43
42
41
40
39
38
37
36
35
34
33
32
31
30
29
28
27
26
25
24
23
A20
A19
A8
A9
A10
A11
A12
A13
A14
A15
A16
BYTE
VSS
D15/A-1
D7
D14
D6
D13
D5
D12
D4
VCC
MX23L3210YC-10
MX23L3210YC-12
PIN DESCRIPTION
Symbol
A0~A20
D0~D14
D15/A-1
CE
OE
Byte
VCC
VSS
NC
Pin Function
Address Inputs
Data Outputs
D15 (Word Mode)/ LSB Address
(Byte Mode)
Chip Enable Input
Output Enable Input
Word/ Byte Mode Selection
Power Supply Pin
Ground Pin
No Connection
MODE SELECTION
CE
H
L
L
L
P/N:PM0370
OE
X
H
L
L
MX23L3210
Byte
X
X
H
L
D15/A-1
X
X
Output
Input
D0~D7
High Z
High Z
D0~D7
D0~D7
D8~D15
High Z
High Z
D8~D15
High Z
Mode
-
-
Word
Byte
Power
Stand-by
Active
Active
Active
REV. 3.1, MAY 19, 2004
1
MX23L3210
BLOCK DIAGRAM
A0/(A-1)
A20
CE
BYTE
OE
Address
Buffer
Memory
Array
Sense
Amplifier
Word/
Byte
Output
Buffer
D0
D15/(D7)
ABSOLUTE MAXIMUM RATINGS
Item
Voltage on any Pin Relative to VSS
Ambient Operating Temperature
Storage Temperature
Symbol
VIN
Topr
Tstg
Ratings
-0.3V to 3.9V
0° C to 70° C
-65° C to 125° C
DC CHARACTERISTICS
(Ta = 0° C ~ 70° C, VCC = 2.7V~3.6V)
Item
Output High Voltage
Output Low Voltage
Input High Voltage
Input Low Voltage
Input Leakage Current
Output Leakage Current
Operating Current
Standby Current (TTL)
Standby Current (CMOS)
Input Capacitance
Output Capacitance
Symbol
VOH
VOL
VIH
VIL
ILI
ILO
ICC1
ISTB1
ISTB2
CIN
COUT
MIN.
2.3V
-
2.1V
-0.3V
-
-
-
-
-
-
-
MAX.
-
0.4V
VCC+0.3V
0.2xVCC
5uA
5uA
40mA
1mA
15uA
10pF
10pF
Conditions
IOH = -0.4mA
IOL = 1.6mA
0V, VCC
0V, VCC
tRC = 120ns, all output open
CE = VIH
CE>VCC-0.2V
Ta = 25° C, f = 1MHZ
Ta = 25° C, f = 1MHZ
P/N:PM0370
REV. 3.1, MAY 19, 2004
3
MX23L3210
AC CHARACTERISTICS
(Ta = 0° C ~ 70° C, VCC = 3.0V~3.6V)
Item
Read Cycle Time
Symbol 23L3210-70 23L3210-90 23L3210-10 23L3210-12 23L3210-15
MIN. MAX. MIN. MAX. MIN. MAX. MIN. MAX. MIN. MAX.
tRC
70ns
-
90ns -
100ns -
120ns -
150ns -
-
-
-
0ns
-
70ns
70ns
35ns
-
20ns
-
-
-
0ns
-
90ns
90ns
45ns
-
20ns
-
-
-
0ns
-
100ns -
100ns -
50ns -
-
20ns
0ns
-
120ns -
120ns -
60ns -
-
0ns
20ns -
150ns
150ns
70ns
-
20ns
Address Access Time
tAA
Chip Enable Access Time tACE
Output Enable Time
tOE
Output Hold After Address tOH
Output High Z Delay
tHZ
Note:Output high-impedance delay (tHZ) is measured
from OE going high, and this parameter guaranteed by
design over the full voltage and temperature operating
range - not tested.
AC Test Conditions
Input Pulse Levels
Input Rise and Fall Times
Input Timing Level
Output Timing Level
Output Load
0.4V~2.4V
10ns
1.4V
1.4
See Figure
IOH (load)=-0.4mA
DOUT
IOL (load)=1.6mA
C<100pF
Note:No output loading is present in tester load board.
Active loading is used and under software programming control.
Output loading capacitance includes load board's and all stray capacitance.
TIMING DIAGRAM
RANDOM READ
ADD
ADD
tACE
ADD
tRC
ADD
CE#
tOE
OE#
tAA
tOH
tHZ
DATA
VALID
VALID
VALID
P/N:PM0370
REV. 3.1, MAY 19, 2004
4
