M50 Diode Series
•
High Surge Current Rectifier Circuits
•
5 Different Circuits to Choose from
•
Up to 1600 Volt Blocking Standard
•
UL Recognized E72445
Power Modules
AVAILABLE OPTIONS
Circuit Type
CC SB THA
DD TB THC

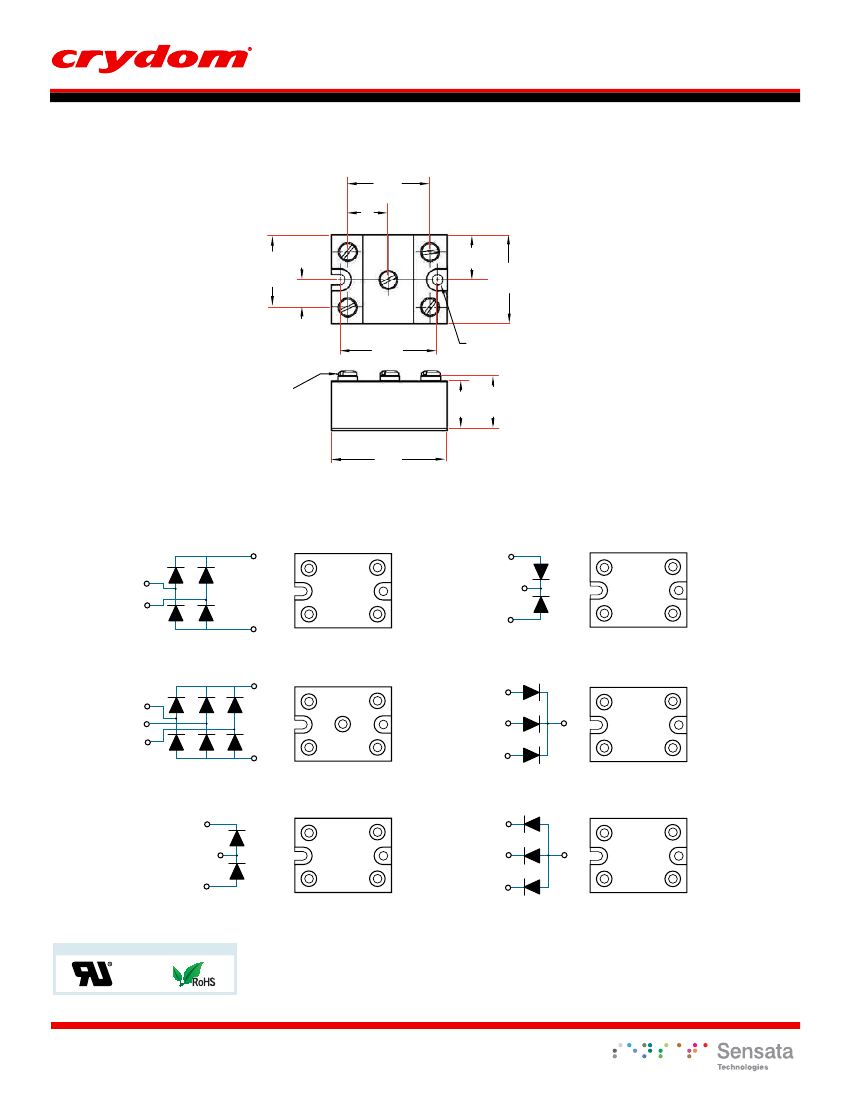

(see schematic diagrams)
Series
M50
60
TB
1200
AC Line Voltage
400:
120 VAC
600:
240 VAC
1000:
380 VAC
1200:
480 VAC
1400:
530 VAC
1600:
600 VAC
Load Current
60:
60 Amps
100:
100 Amps
Required for valid part number
NOTE: Not all Combinations available
ELECTRICAL SPECIFICATIONS
Description
Maximum DC Output Current (Tc= 85°C)
Maximum Voltage Drop @ Amps Peak
Operating Junction Temperature Range
Symbol
I
D
V
F
T
J
M5060
60 A
1.35V @ 50A
-40 - 125°C
400 (120 VAC)
600 (240 VAC)
800 (280 VAC)
1200 (480 VAC)
1400 (530 VAC)
1600 (600 VAC)
800
2650
0.45°C/W
2500
M50100
100 A
1.2V @ 100 A
-40 - 125°C
Repetitive Peak Reverse Voltage (AC Line Nominal) [Vpk]
V
RRMS
Maximum Non-Repetitive Surge Current (1/2 Cycle, 60 Hz) [A]
Maximum
I² t for Fusing (t=8.3ms)[A² sec]
Maximum Thermal Resistance, Junction to Ceramic Base per Chip [°C/W]
Insolation Voltage [Vrms]
I
TSM
I² T
R
JC
V
ISOL
1500
9350
0.3°C/W
ELECTRICAL SPECIFICATIONS
Description
Weight (typical)
4.5 oz (158g)
Do not forget to visit us at:
www.crydom.com
Copyright © 2018 Crydom Inc. Specifications subject to change without notice.
