Approval sheet
ELECTRICAL CHARACTERISTICS
Item
Working Frequency Range
Gain(Peak)

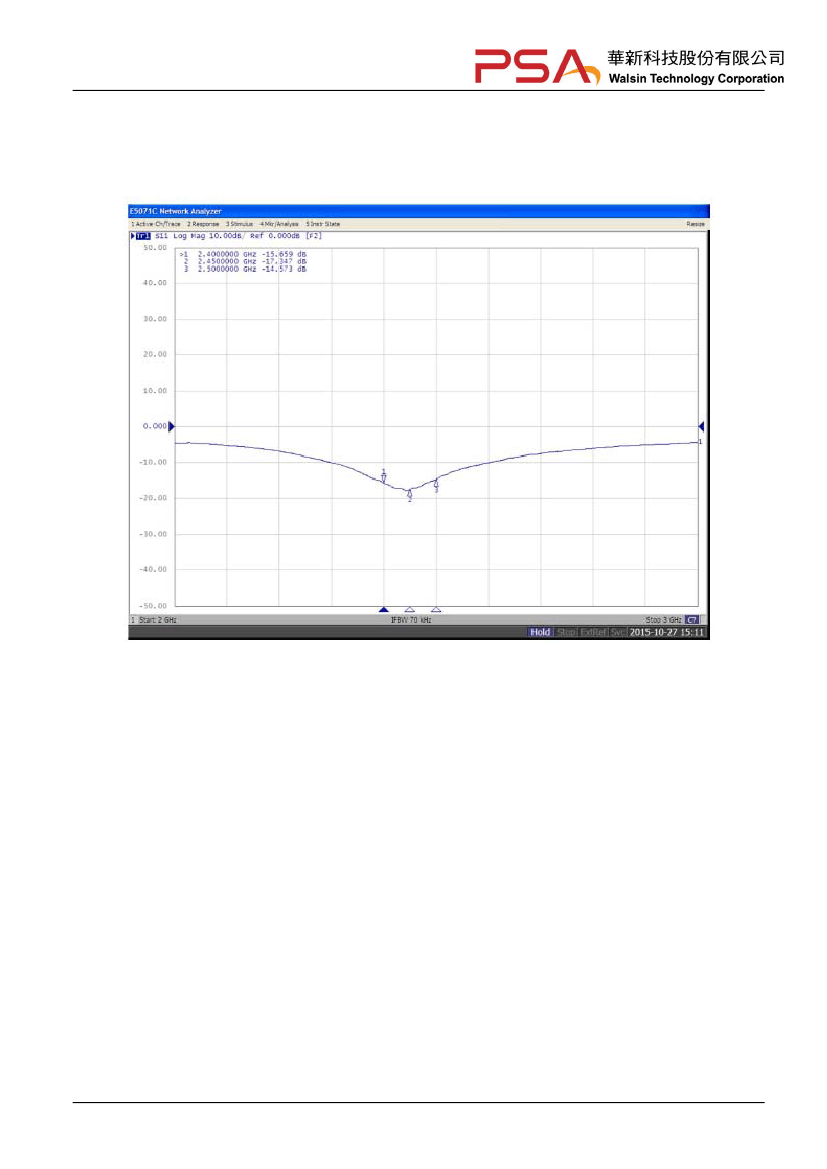

Return Loss
VSWR
Polarization
Specification
2.4 ~ 2.5 GHz (Note-1)
5.77 dBi
-10dB(Max)
2 max.
Linear Vertical
Directional
50
Radiation Pattern
Impedance
*Note 1. Central Frequency should be defined after customers’ application approval.

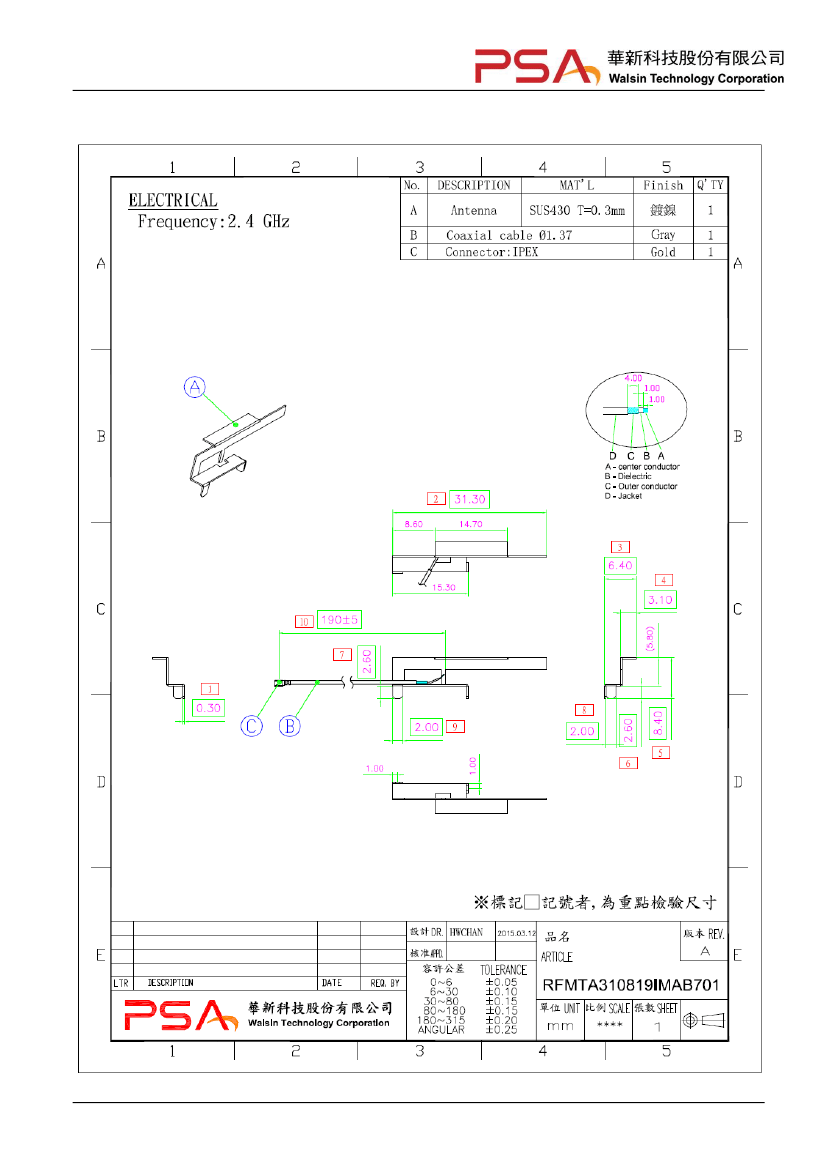

MATERIAL TABLE
Items
Antenna Material
Cable
Connector
Description
SUS430
鍍鎳
T=0.3mm
ψ1.37
Gray
IPEX
ORDERING RULE
RF
Type Code
MTA
Product
Code
3108
19
I
Metal
Cable
Connector
Dimension Length (unit:
Brand
(Unit: mm)
cm)
M
Type of
Connector
A
Application
0: 0GHz
3: 3GHz
5: 5 GHz
6: 6GHz
A: 2.4GHz
ISM band
A: Reverse
B: GSM
B: MP
dual band T:During
G: GPS band Test
L: 2.4/5.2/5.8 X: Pile Run
GHz
tri-band
N: NFC
T:LTE
band
W:
WCDMA
band
900/1800
0:None
1:∅0.81
3:∅1.13
6:RG316
7:∅1.37
8:RG178
01~99 series
number
B
Project
status
7
Wire
Diameter
01
Project
A: N
C:MCX
Per 2 digits of
length, width
Walsin RF
Device
MTA:
Metal
Antenna
D:IPEX III
2 digits for
E: IPEX IV
Female
cable length F: IPEX A13 B:
Reverse
H: Hirose
e.g.: 3108
Male
I: IPEX
e.g.: 19
Length
F: Female
M: MMCX
Cable
31.3mm,
M: Male
Length:19cm S: SMA
Width8.4mm
N: None
T: TNC
U:MURATA
N: None
Page 2 of 13
RFMTA310819IMAB701_V01
