2015-12-08
DURIS
®
S 5
Datasheet
Version 1.1
GW PSLRS1.EC
Features:
•

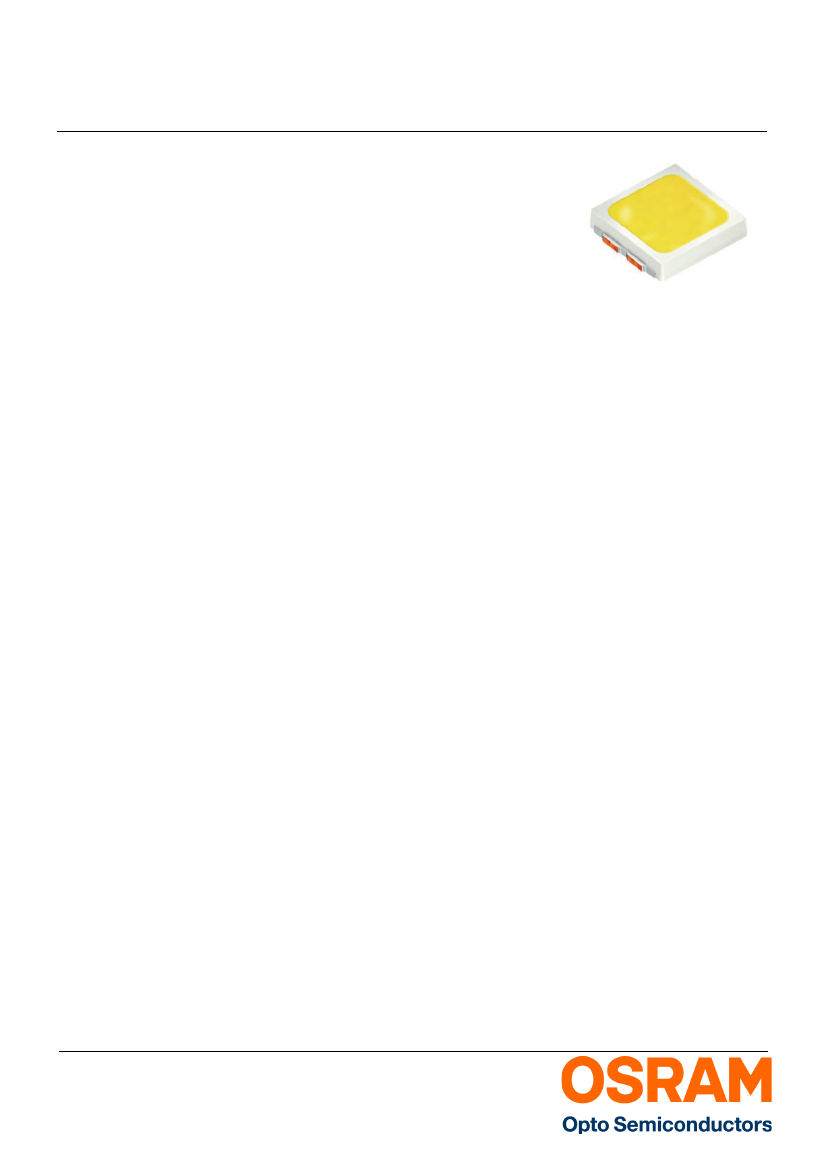

Package:
white SMT package, colored diffused
silicone resin
•
Viewing angle at 50 % I
V
:
120°
•
Color:
2700 K - 6500 K (white)
•
CRI:
min. 80 ( typ. 82 )
•
Luminous Flux:
typ. 123 lm @ 3000 K
•
Luminous efficacy:
typ. 134 lm/W @ 3000 K
Applications
•
Indoor General Lighting
•
Industrial lighting
•
Linear lights
•
Retrofits and fixtures
•
Professional downlights
Besondere Merkmale:
•
Gehäusetyp:
weißes SMT Gehäuse, farbiger
diffuser Silikon-Verguss
•
Abstrahlwinkel bei 50 % I
V
:
120°
•
Farbe:
2700 K - 6500 K (weiß)
•
CRI:
min. 80 ( typ. 82 )
•
Lichtstrom:
typ. 123 lm @ 3000 K
•
Lichtausbeute:
typ. 134 lm/W @ 3000 K
Anwendungen
•
Innen-Allgemeinbeleuchtung
•
Industriebeleuchtung
•
Linearbeleuchtung
•
Retrofits
•
Professionelle Downlights
2015-12-08
1
Version 1.1
Ordering Information
Bestellinformation
Type:
Typ:
Color
Temperature
Farbtemperatur
Luminous Flux
1)
page 25
GW PSLRS1.EC
Ordering Code
Bestellnummer
Lichtstrom
1)
Seite 25
I
F
= 150 mA
[K]
GW PSLRS1.EC-KULQ-5U8X-1
GW PSLRS1.EC-LPLR-5U8X-1
GW PSLRS1.EC-LPLR-5R8T-1
GW PSLRS1.EC-LQLS-5R8T-1
GW PSLRS1.EC-LPLR-5O8Q-1
GW PSLRS1.EC-LQLS-5O8Q-1
GW PSLRS1.EC-LPLR-5L7N-1
GW PSLRS1.EC-LQLS-5L7N-1
GW PSLRS1.EC-LQLS-5H7I-1
GW PSLRS1.EC-LQLS-5F7G-1
GW PSLRS1.EC-KULQ-5C7E-1
GW PSLRS1.EC-LQLS-5C7E-1
Note:
Φ
V
[lm]
104.2 ... 130
112 ... 140
112 ... 140
121 ... 150
112 ... 140
121 ... 150
112 ... 140
121 ... 150
121 ... 150
121 ... 150
104.2 ... 130
121 ... 150
Q65111A6662
Q65111A6663
Q65111A6677
Q65111A6678
Q65111A6675
Q65111A6671
Q65111A6674
Q65111A6670
Q65111A6672
Q65111A6664
Q65111A7061
Q65111A6667
2700
2700
3000
3000
3500
3500
4000
4000
5000
5700
6500
6500
The above Type Numbers represent the order groups which include only a few brightness groups (see page 5). Only one group will
be shipped on each packing unit (there will be no mixing of two groups on each packing unit). E. g. GW PSLRS1.EC-LPLR-5U8X-1
means that only one group LP, LQ, LR will be shippable for any packing unit.
In a similar manner for colors where color chromaticity coordinate groups are measured and binned, single groups will be shipped on
any one packing unit. GW PSLRS1.EC-LPLR-5U8X-1 means that the device will be shipped within the specified limits.
In a similar manner for colors where forward voltage groups are measured and binned, single forward voltage groups will be shipped
on any packing unit. E. g. GW PSLRS1.EC-LPLR-5U8X-1 means that only one forward voltage group B,C,D,E,F will be shippable.
Anm.:
Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen Helligkeitsgruppen
(siehe Seite 5). Es wird nur eine einzige Helligkeitsgruppe pro Verpackungseinheit geliefert. Z. B. GW PSLRS1.EC-LPLR-5U8X-1
bedeutet, dass in einer Verpackungseinheit nur eine der Helligkeitsgruppen LP, LQ, LR enhalten ist.
Gleiches gilt für die Farben, bei denen Farbortgruppen gemessen und gruppiert werden. Pro Verpackungseinheit wird nur eine
Farbortgruppe geliefert. Z.B. GW PSLRS1.EC-LPLR-5U8X-1 bedeutet, dass in einer Verpackungseinheit nur eine der
Farbortgruppen enthalten ist. GW PSLRS1.EC-LPLR-5U8X-1 bedeutet, dass das Bauteil innerhalb der spezifizierten Grenzen
geliefert wird.
Gleiches gilt für die LEDs, bei denen die Durchlassspannungsgruppen gemessen und gruppiert werden. Pro Verpackungseinheit
wird nur eine Durchlassspannungsgruppe geliefert. Z. B. GW PSLRS1.EC-LPLR-5U8X-1 bedeutet, dass nach
Durchlassspannungsgruppen gruppiert wird. In einer Verpackungseinheit ist nur eine der Durchlassspannungsgruppen B,C,D,E,F
enthalten (siehe Seite 5).
2015-12-08
2
Version 1.1
Characteristics
(T
S
= 25 °C; I
F
= 150 mA)
Kennwerte
Parameter
Bezeichnung
Viewing angle at 50 % I
V
Abstrahlwinkel bei 50 % I
V
Forward voltage
4)
page 25
, 5)
page 25
Durchlassspannung
4)
Seite 25
, 5)
Seite 25
Color rendering index
6)
page 25
Farbwiedergabe Index
6)
Seite 25
(2700K - 6500K)
Real thermal resistance junction / solder point
7)
page 25
GW PSLRS1.EC
Symbol
Symbol
(typ.)
(min.)
(typ.)
(max.)
(typ.)
(min.)
(typ.)
2ϕ
V
F
V
F
V
F
R
a
R
a
R
th JS real
Values
Werte
120
5.60
6.10
6.60
82
80
11
Unit
Einheit
°
V
V
V
-
-
K/W
Realer Wärmewiderstand Sperrschicht / Lötpad
7)
Seite 25
"Electrical" thermal resistance junction / solder point (typ.)
7)
page 25
R
th JS el
7.7
K/W
"Elektrischer" Wärmewiderstand Sperrschicht /
Lötpad
7)
Seite 25
(with efficiency η
e
= 30 %)
Note:
Anm.:
Individual forward voltage groups see next page
Durchlassspannungsgruppen siehe nächste Seite
2015-12-08
4
