BTS50025-1TAD
Smart Hig h-Side Power Switch
1
Features
•
•
•
•
•
•
•
•
•
•
•
•
Overview
One channel device
Low Stand-by current
3.3 V to
V
S
level capable input pin
Electrostatic discharge protection (ESD)
Optimized Electromagnetic Compatibility (EMC)
Logic ground independent from load ground
Very low leakage current at OUT pin
Compatible to cranking pulse requirement (test pulse 4 of ISO 7637 and cold start pulse in LV124)
Embedded diagnostic functions
Embedded protection functions
Green Product (RoHS compliant)
AEC Qualified
Applications
•
•
•
•
Suitable for resistive, inductive and capacitive loads
Replaces electromechanical relays, fuses and discrete circuits
Most suitable for applications with high current loads, such as heating system, main switch for power
distribution, start-stop power supply switch
PWM applications with low frequencies
Description

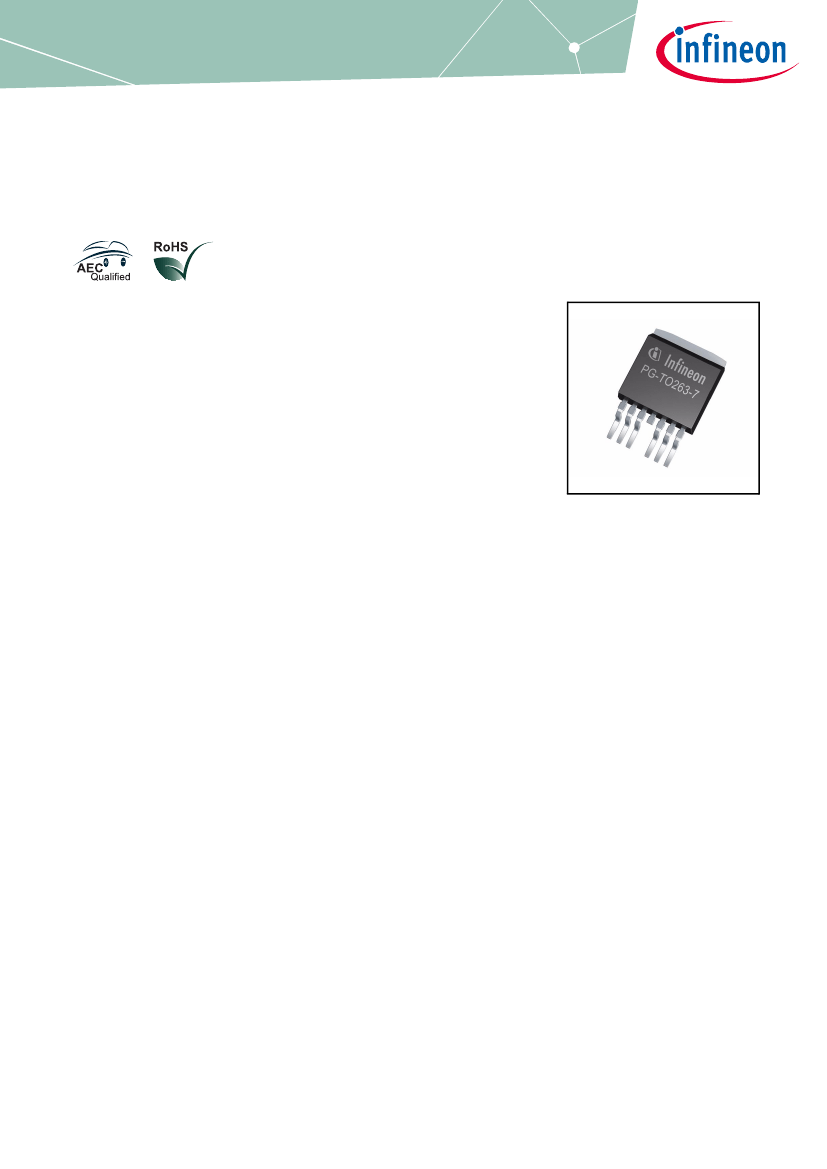

The BTS50025-1TAD is a 2.5 mΩ single channel Smart High-Side Power Switch, embedded in a PG-TO-263-7-
10 package, providing protective functions and diagnosis. It contains Infineon
®
ReverSave™ functionality. The
power transistor is built by a N-channel power MOSFET with charge pump. It is specially designed to drive high
current loads up to 60 A, for applications like switched battery couplings, power distribution switches,
heaters, glow plugs, in the harsh automotive environment.
Data Sheet
www.infineon.com/power
1
Rev. 1.1
2017-03-30
BTS50025-1TAD
Smart High-Side Power Switch
Overview
Table 1
Parameter
Product Summary
Symbol Values
V
S(OP)
V
S(DYN)
R
DS(ON)
I
L(NOM)
dk
ILIS
I
CL(0)
-V
S(REV)
8 V … 18 V
3.2 V … 28 V
5 mΩ
25 A
31500
70 A
18 µA
16 V
Operating voltage range
Extended supply voltage including dynamic undervoltage capability
Maximum ON-state resistance (T
J
= 150°C)
Minimum nominal load current (T
A
= 85°C)
Typical current sense differential ratio
Minimum short circuit current threshold
Maximum reverse battery voltage (T
A
= 25°C for 2 min)
Embedded Diagnostic Functions
•
•
•
Proportional load current sense
Short circuit / Overtemperature detection
Latched status signal after short circuit or overtemperature detection
Maximum stand-by current for the whole device with load (T
A
=
T
J
= 85°C)
I
VS (OFF)
Embedded Protection Functions
•
•
•
•
•
•
•
•
Infineon
®
ReverSave™: Reverse battery protection by self turn ON of power MOSFET
Infineon
®
Inversave: Inverse operation robustness capability
Secure load turn-OFF while device loss of GND connection
Overtemperature protection with latch
Short circuit protection with latch
Overvoltage protection with external components
Enhanced short circuit operation
Infineon
®
SMART CLAMPING
Package
PG-TO-263-7-10
Marking
S50025D
Type
BTS50025-1TAD
Data Sheet
2
Rev. 1.1
2017-03-30
BTS50025-1TAD
Smart High-Side Power Switch
