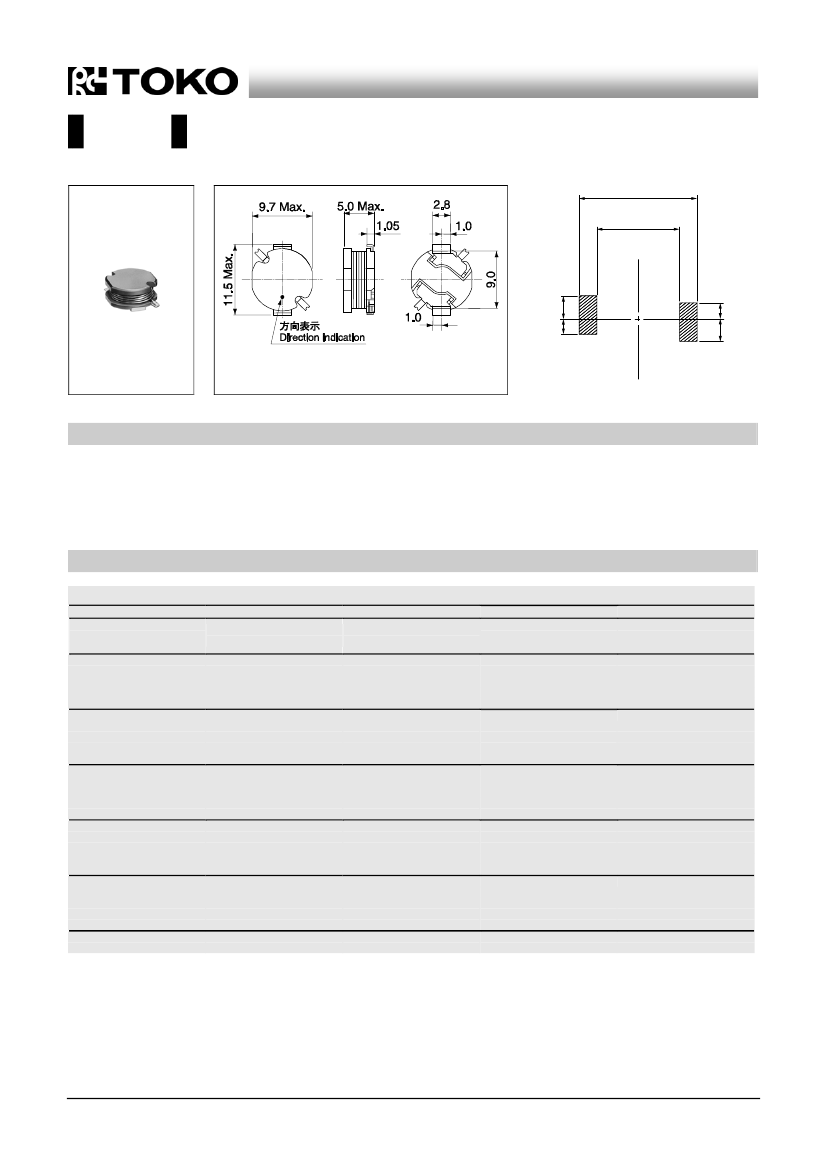

Ferrite Inductors
フェライトインダクタ
D10F
Inductance Range:
10~1500H
Recommended patterns
推奨パターン図
12.0
8.6
1.7 2.3
(Unit: mm)
(Unit: mm)
FEATURES
特長
薄½構造（9.7
11.5mm Max.、高さ5.0mm Max.）
大電流対応
各種機器の冷陰極管駆動回路用
RoHS指令対応
Low profile (9.7
11.5mm Max. and 5.0mm Max. height).
Suitable for large current.
Ideal for CCFL driving inverter circuit applications.
RoHS compliant.
TOKO STANDARD PART NUMBERS
東光 標準品一覧
TYPE D10F (Quantity/reel; 500 PCS)
東光品番
TOKO
Part
Number
#A814AY-100M
#A814AY-120M
#A814AY-150M
#A814AY-180M
#A814AY-220M
#A814AY-270M
#A814AY-330M
#A814AY-390M
#A814AY-470K
#A814AY-560K
#A814AY-680K
#A814AY-820K
#A814AY-101K
#A814AY-121K
#A814AY-151K
#A814AY-181K
#A814AY-221K
#A814AY-271K
#A814AY-331K
#A814AY-391K
#A814AY-471K
#A814AY-561K
#A814AY-681K
#A814AY-821K
#A814AY-102K
#A814AY-122K
#A814AY-152K
インダクタンス
(1)
Inductance
L (H)
10
12
15
18
22
27
33
39
47
56
68
82
100
120
150
180
220
270
330
390
470
560
680
820
1000
1200
1500
(1)
許容差
Tolerance
(%)
20
20
20
20
20
20
20
20
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
直流抵抗
(2)
DC
(2)
Resistance
() Max.
0.047
0.050
0.058
0.067
0.075
0.087
0.095
0.12
0.15
0.18
0.20
0.23
0.27
0.33
0.40
0.53
0.60
0.84
1.00
1.09
1.25
1.63
1.90
2.44
2.80
3.67
4.37
最大許容電流
(3)
Rated
(3)
DC Current
(A) Max.
2.60
2.48
2.27
2.15
2.00
1.84
1.72
1.58
1.44
1.28
1.20
1.09
1.05
0.92
0.80
0.73
0.69
0.60
0.53
0.49
0.46
0.41
0.38
0.34
0.31
0.27
0.25
(1) Inductance is measured with a LCR meter 4284A (Agilent
Technologies) or equivalent.
Test frequency at 100kHz
(2) DC resistance is measured with 34420A (Agilent Technologies) or
3541(HIOKI). (Reference ambient temperature 25°C)
(3) Rated DC current is that which causes a 10% inductance
reduction from the initial value, or coil temperature to rise by 40°C
whichever is smaller.(Reference ambient temperature: 20°C)
(1)
インダクタンスはLCRメータ4284A
(Agilent Technologies)
また
は同等品により測定する。
測定周波数は100kHz。
(2)
直流抵抗は測定器34420A（Agilent
Technologies）または3541
（HIOKI）と同等品により測定する。（周囲温度25°C）
(3)
最大許容電流は、直流重畳電流を流した時インダクタンスの値
が初期値より10％減少する直流電流値、または直流電流によ
り、コイルの温度が40°C上昇の½れか小さい値。（周囲温度
20°Cを基準とする。）
2.3 1.7
